Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Soft-Startventil Serie MD

KATALOG

3

/3.40.03

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

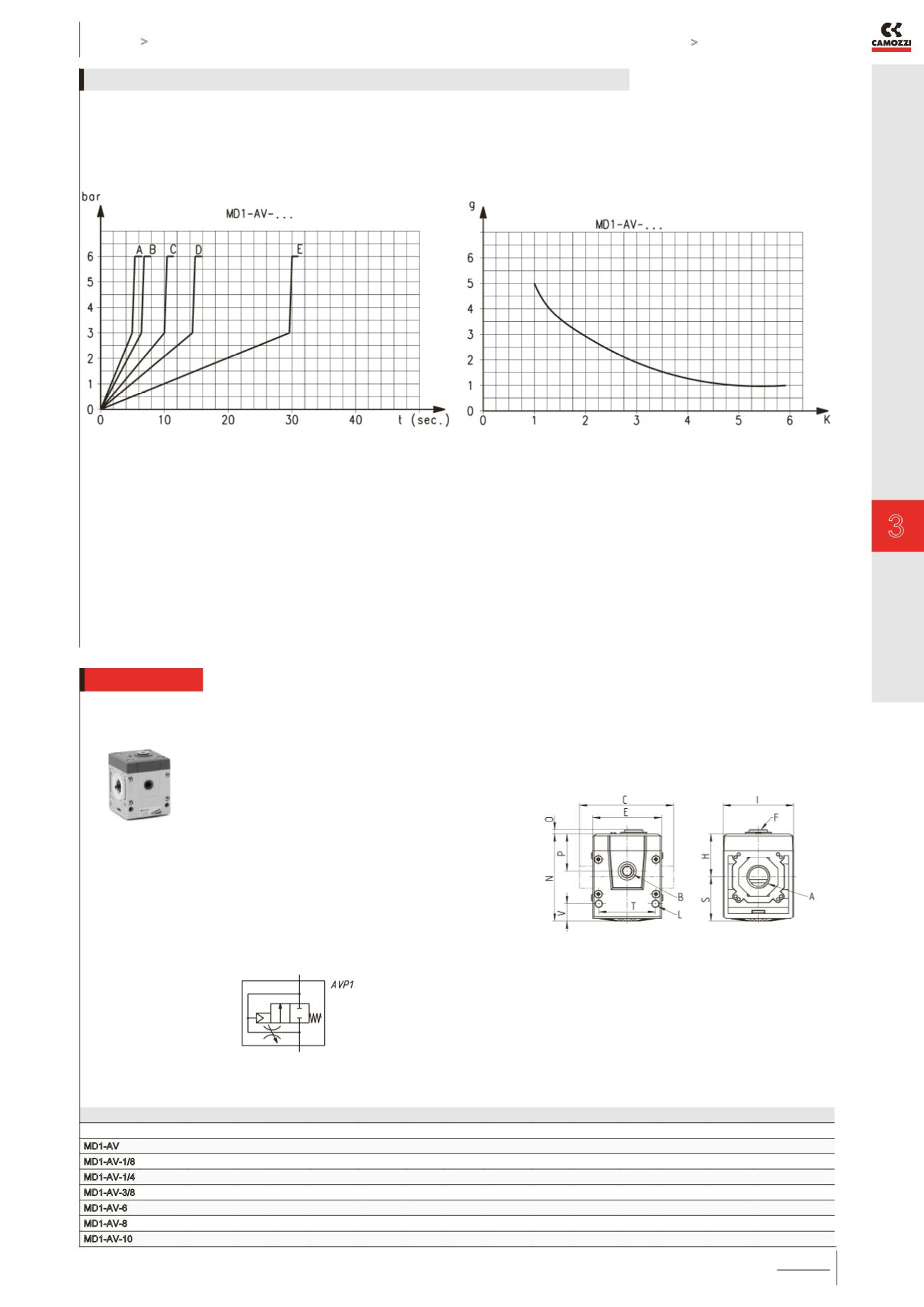

Belüftungszeit in Abhängigkeit von Spindelumdrehung der

Einstellschraube, Luftvol. 5 l. A=5 Umdrehungen; B=4 Umdr.;

C=3 Umdr.; D=2 Umdr.; E=1 Umdrehung. Konstante K:

Umdrehungsanzahl an der Einstellschraube, um die gewünschte

Belüftungszeit bei einem Eingangsdruck von 6 bar zu erhalten.

Bei Abweichungen vom Eingangsd.: Belüftungszeit ± 20%.

K=t/V mit: V=Luftvolumen im nachgeschalteten System (l);

t=gewünschte Belüftungszeit (Sekunden).

BEISPIEL

V = 5 Liter

t = 16 Sekunden

K = 16/5 = 3.2

Wenn man den gewünschten Wert K im Schaubild zugrunde legt,

ergeben sich daraus 0,8 Umdrehungen an der Regelschraube.

DURCHFLUSSDIAGRAMME MD1

Soft-Startventile Serie MD Mod. MD1-AV-..

PRODUKTÜBERSICHT

Mod.

A

B

C E

F

H

I

L

N

O

P

S

T

V

Gewicht (Kg)

MD1-AV

-

G1/8

42

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2

MD1-AV-1/8 G1/8

G1/8

42

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2

MD1-AV-1/4 G1/4

G1/8

42

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2

MD1-AV-3/8 G3/8

G1/8

42

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2

MD1-AV-6

Ø6

G1/8

47

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2

MD1-AV-8

Ø8

G1/8

62

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2

MD1-AV-10 Ø10

G1/8

67

42

G1/8

26.2

43

Ø4

53.2

2.5

22.7

27

34.6

10.5

0.2
