Absperrventil 3/2-Wege Serie MD

KATALOG

3

/3.35.05

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

Fig. 1 = Ventil geschlossen

Fig. 2 = Ventil geöffnet

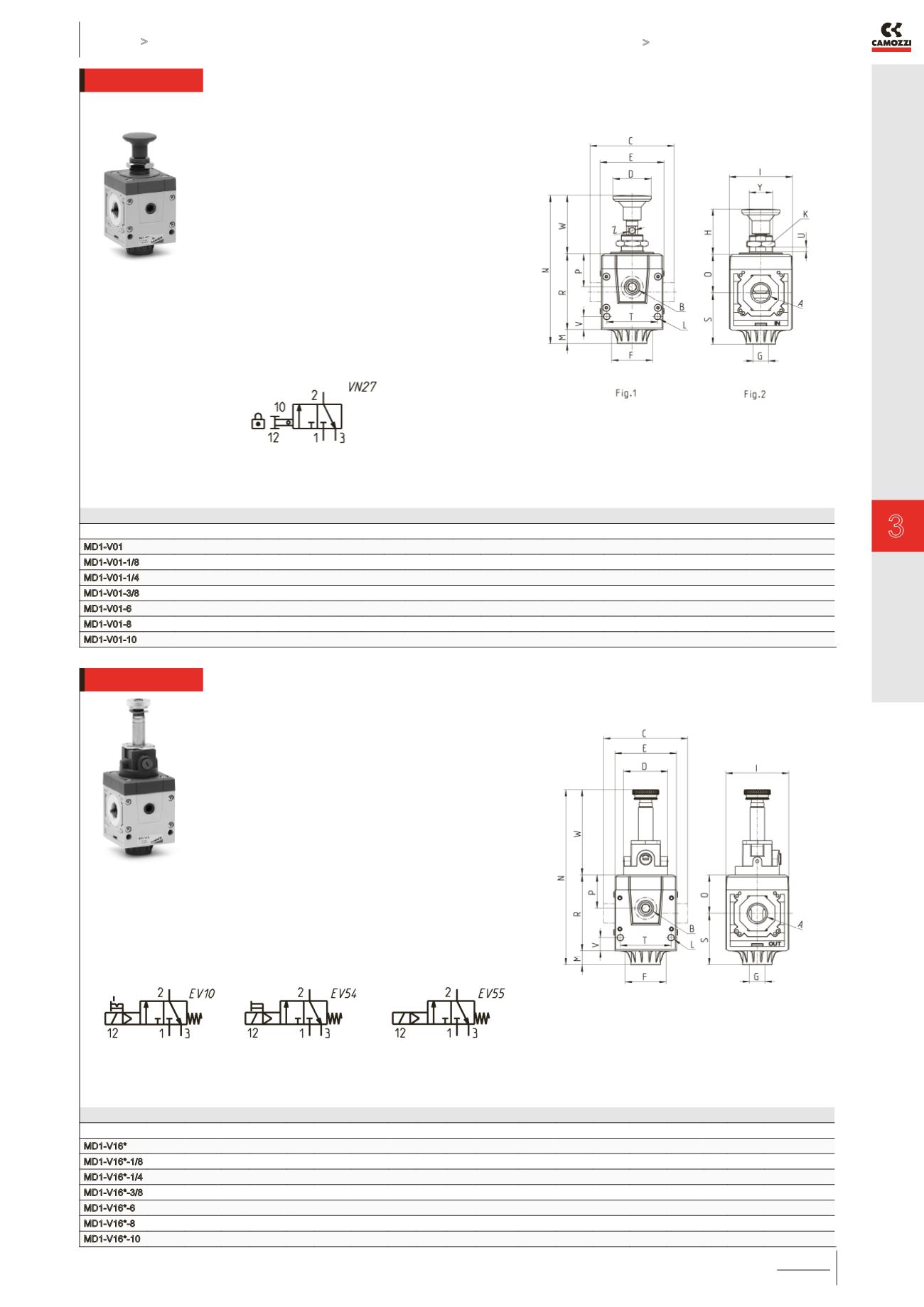

Absperrventile 3/2-Wege, manuell, Mod. MD1-V01-..

PRODUKTÜBERSICHT

Mod.

A B C D E F G H I

K L M N O P R S T U V W Y Z Gewicht (Kg)

MD1-V01

-

G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

MD1-V01-1/8 G1/8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

MD1-V01-1/4 G1/4 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

MD1-V01-3/8 G3/8 G1/8 42 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

MD1-V01-6 Ø6 G1/8 47 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

MD1-V01-8 Ø8 G1/8 62 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

MD1-V01-10 Ø10 G1/8 67 Ø26 42 28.5 G1/8 31 43 19 Ø4 9.5 101 26.2 22.7 51.7 35.1 34.6 0-8 9 39.8 M16X1 Ø4

0.2

* = ergänzen

IL = Handhebel bistabil (EV10)

IM = Drucktaster monostabil (EV54)

IT = ohne Handhebel (EV55)

(ohne Ergänzung = elektropneumatisch,

Handhilfsbetätigung, Schlitzschraube=bistabil)

Absperrventile 3/2-Wege, elektropneumatisch, Mod. MD1-V16*-..

PRODUKTÜBERSICHT

Mod.

A B C D E F

G I

L M N O P R S

T V W Gewicht (Kg)

MD1-V16*

-

G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2

MD1-V16*-1/8 G1/8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2

MD1-V16*-1/4 G1/4 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2

MD1-V16*-3/8 G3/8 G1/8 42 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2

MD1-V16*-6 Ø6 G1/8 47 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2

MD1-V16*-8 Ø8 G1/8 62 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2

MD1-V16*-10 Ø10 G1/8 67 Ø30 42 28.5 G1/8 43 Ø4 9.5 119.4 26.2 22.7 51.7 35.1 34.6 9 58.2

0.2
