Verteilerblock Serie MD
AUFBEREITEN >
KATALOG
>
Version 8.8
/3.45.01
3
AUFBEREITEN

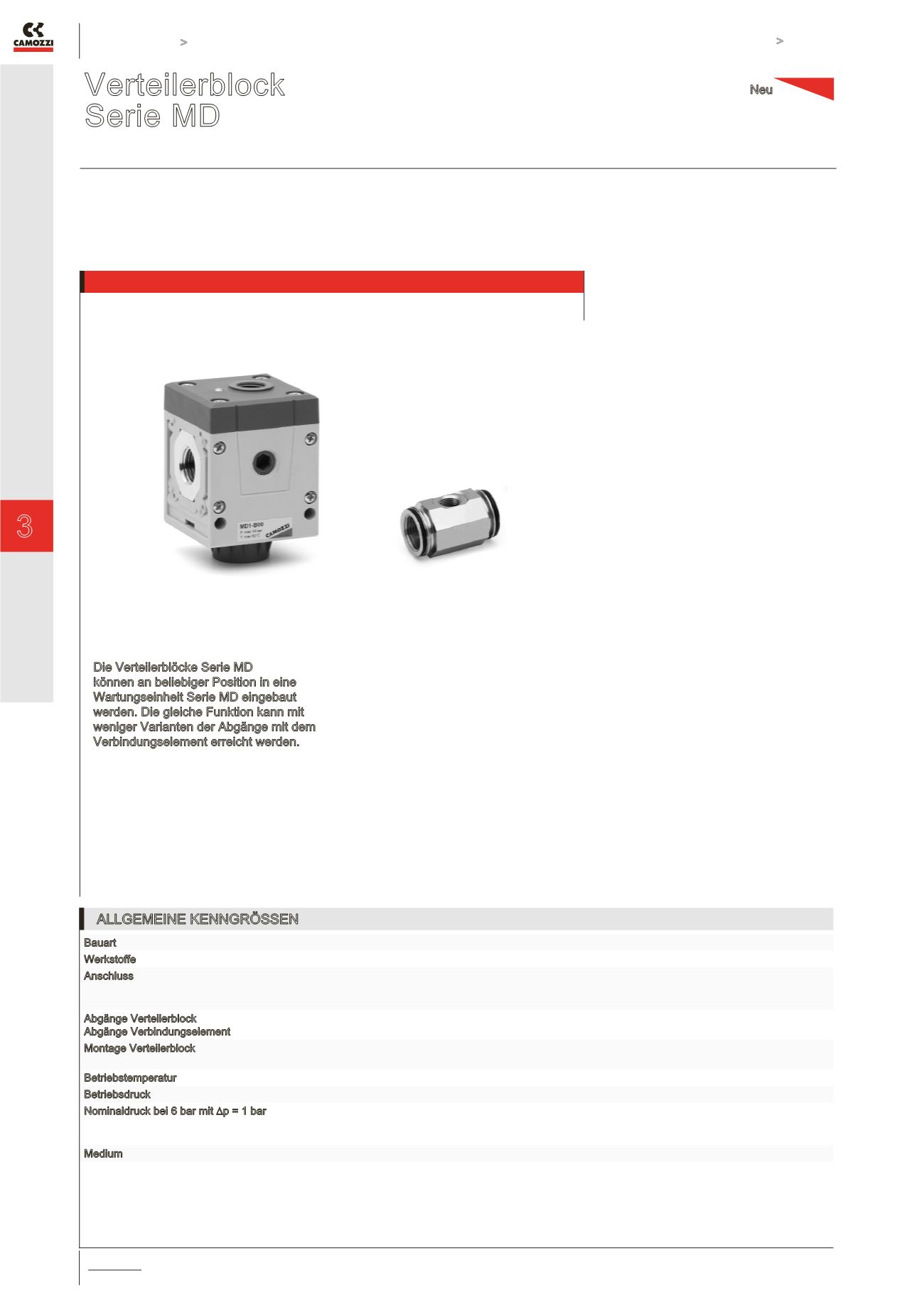

Verteilerblock
Serie MD
Verteilerblock mit frei wählbaren Anschlüssen: Gewinde 1/8”, 1/4”,
3/8” oder Steckanschlüsse: 6, 8, 10 mm (5 Abgänge)
Verbindungselement (3 Abgänge)
Die Verteilerblöcke Serie MD
können an beliebiger Position in eine
Wartungseinheit Serie MD eingebaut
werden. Die gleiche Funktion kann mit
weniger Varianten der Abgänge mit dem
Verbindungselement erreicht werden.
»
»
Kompaktes Design
»
»
5 Abgänge
ALLGEMEINE KENNGRÖSSEN
Bauart
Modular, kompakt, Membranregler
Werkstoffe
Siehe WERKSTOFFTABELLE (Seite 3/0.45.02)
Anschluss
Anschlüsse frei wählbar:
Gewinde 1/8”, 1/4”, 3/8” oder
Steckanschlüsse 6, 8, 10 mm
Abgänge Verteilerblock
Abgänge Verbindungselement
5x 1/8”
2x 1/8”
Montage Verteilerblock
Vertikal, Reihenmontage
Wandmontage mittels Durchgangsbohrungen oder Befestigungswinkeln
Betriebstemperatur
-5°C ÷ +50°C
Betriebsdruck
0 ÷ 16 bar
Nominaldruck bei 6 bar mit ∆p = 1 bar MD1-B00-1/8 = 1300 Nl/m
MD1-B00-1/4 = 2300 NL/m
MD1-B00-3/8 = 3400 Nl/m
Medium
Druckluft
Neu
