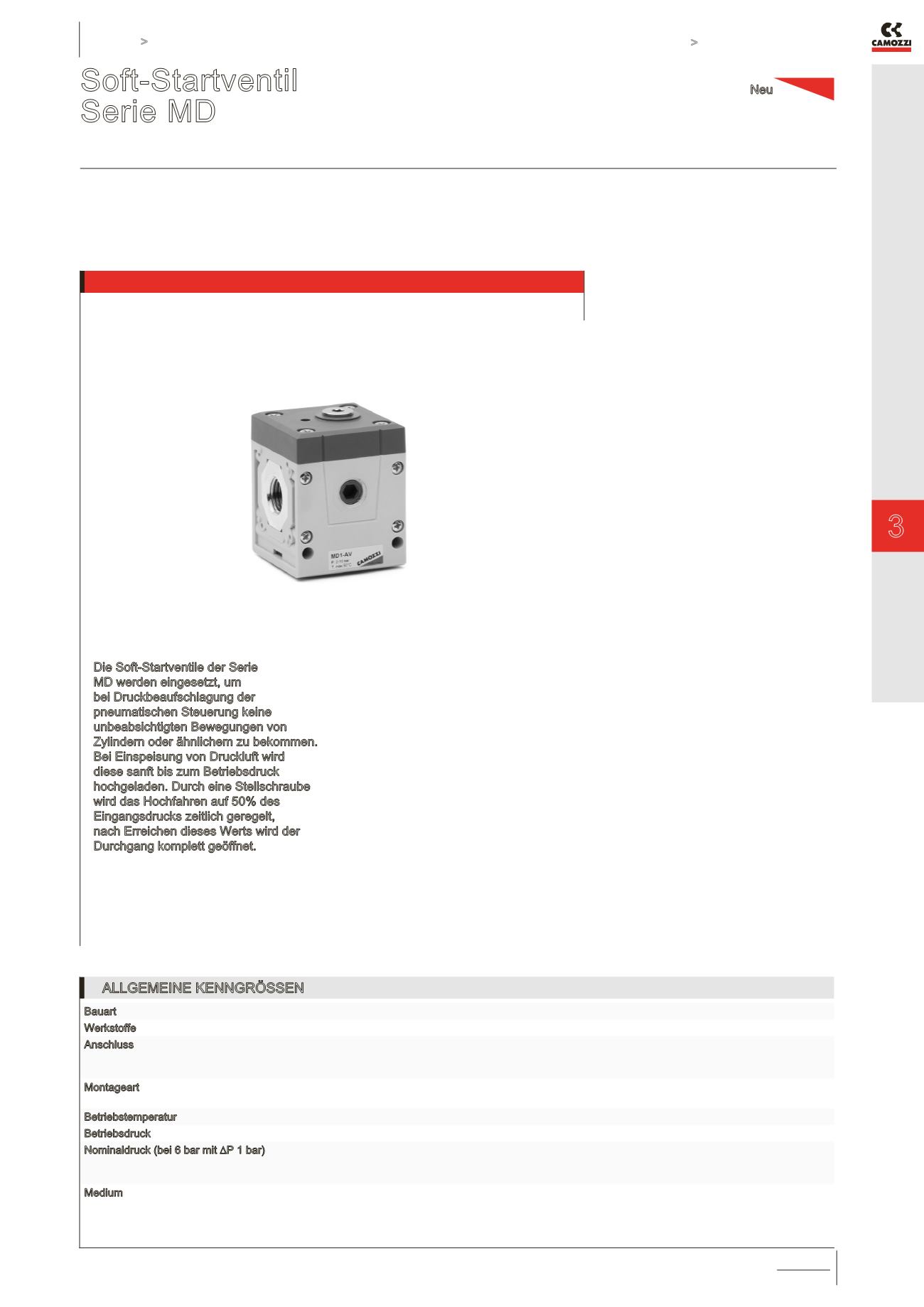

Soft-Startventil Serie MD
KATALOG
3
/3.40.01
3
>
Version 8.8
AUFBEREITEN >
AUFBEREITEN
Soft-Startventil
Serie MD
Anschlüsse frei wählbar: Gewinde 1/8”, 1/4”, 3/8” oder
Steckanschlüsse 6, 8, 10 mm
Modularbauweise
Die Soft-Startventile der Serie
MD werden eingesetzt, um
bei Druckbeaufschlagung der
pneumatischen Steuerung keine
unbeabsichtigten Bewegungen von
Zylindern oder ähnlichem zu bekommen.
Bei Einspeisung von Druckluft wird
diese sanft bis zum Betriebsdruck
hochgeladen. Durch eine Stellschraube
wird das Hochfahren auf 50% des
Eingangsdrucks zeitlich geregelt,
nach Erreichen dieses Werts wird der
Durchgang komplett geöffnet.
Der verschlossene Anschluss kann zum
zusätzlichen Befüllen eines externen
Luftvolumens/längere Hochlaufzeit
verwendet werden. Ebenso kann hier ein
Druckschalter angeschlossen werden.
»
»
Sicherheitsfunktion zum
kontrollierten Anfahren
»
»
Öffnen des Hauptsitzes auf
ca. 50% des Eingangsdruck
»
»
Anschluss oben für
Druckschalter oder
externes Luftvolumen/
längere Hochlaufzeit
»
»
Zusätzliche Luftabgänge
am Ventilausgang
ALLGEMEINE KENNGRÖSSEN
Bauart
Modular, kompakt, direktgesteuert
Werkstoffe
Siehe Werkstofftabelle (Seite 3/0.40.02)
Anschluss
Anschlüsse frei wählbar:
Gewinde 1/8”, 1/4”, 3/8”
Steckanschlüsse 6, 8, 10 mm
Montageart
Vertikal, Reihenmontage
Wandmontage mittels Durchgangsbohrungen oder Befestigungswinkel
Betriebstemperatur
-5°C ÷ +50°C
Betriebsdruck
2 ÷ 10 bar
Nominaldruck (bei 6 bar mit ∆P 1 bar) MD1-AV-1/8 = 1000 Nl/min
MD1-AV-1/4 = 1350 Nl/min
MD1-AV-3/8 = 1500 Nl/min
Medium
Druckluft
Neu
