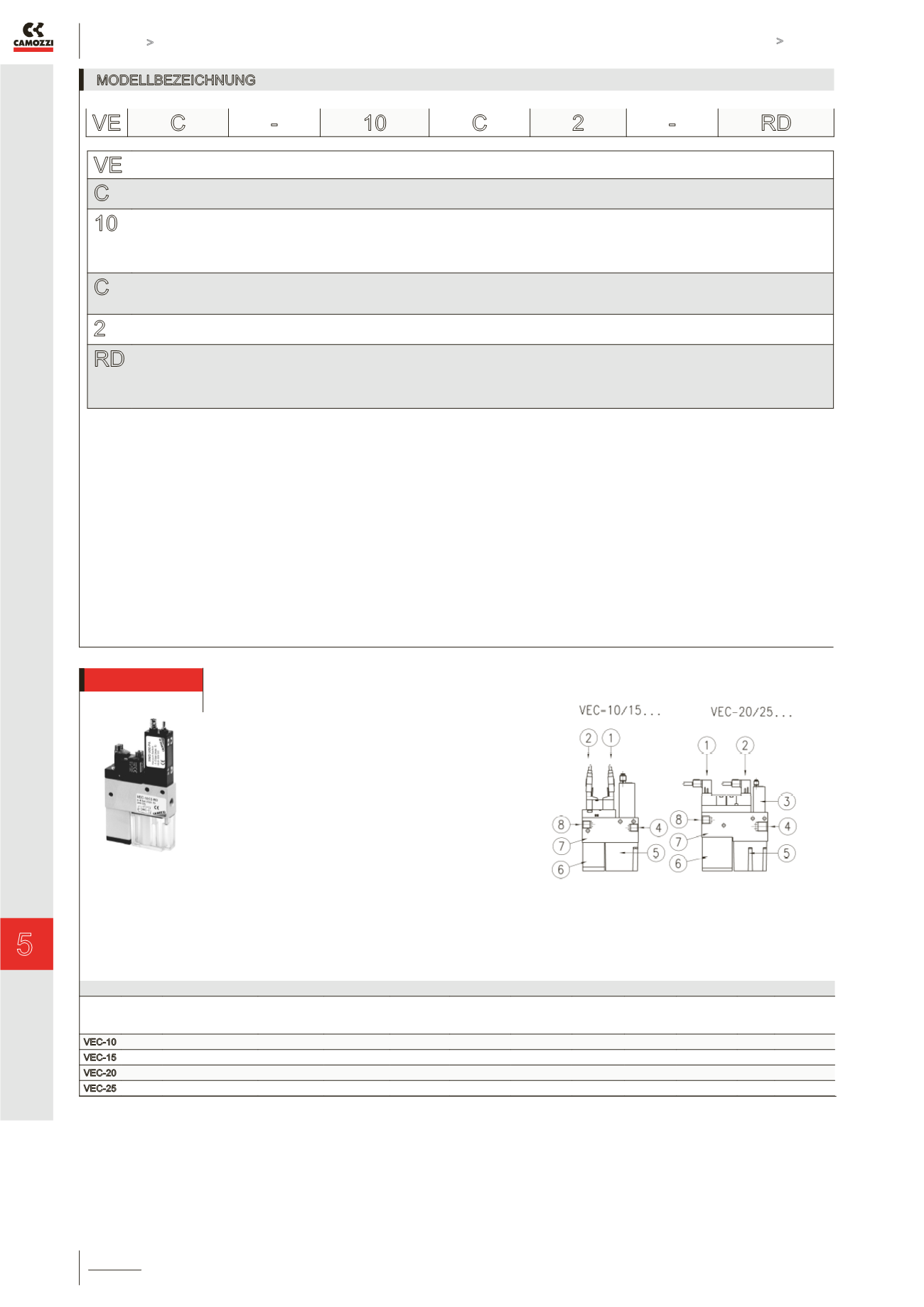

Kompaktejektoren Serie VEC

VAKUUM >

KATALOG

>

Version 8.8

/2.15.02

5

VAKUUM

MODELLBEZEICHNUNG

VE

SERIE

C

BAUART

C = kompakt

10

DÜSENDURCHMESSER (mm)

10 = 1,0 mm

15 = 1,5 mm

20 = 2,0 mm

25 = 2,5 mm

C

VENTILFUNKTION

C = NC (Ejektor stromlos, Saugen AUS)

A = NO (Ejektor stromlos, Saugen AN)

2

BAUART

2 = mit Abblasventil

RD

AUSFÜHRUNG

* RD = mit Luftsparautomatik und digitalem Vakuumschalter (mit Display). Stecker und Kabel im Lieferumfang.

* RE = mit Luftsparautomatik und elektronischem Vakuumschalter. Stecker und Kabel im Lieferumfang.

VD = ohne Luftsparautomatik, mit digitalem Vakuumschalter (mit Display)

VE = ohne Luftsparautomatik, mit elektronischem Vakuumschalter

*Bei Verwendung des Luftsparkreislauf, schaltet das Saug-Signal auf AN, unabhängig davon, ob der Ejektor in NO- oder NC-Ausführung ist; soll der interne Kreislauf wieder auf

AUS geschaltet werden, muß ein Signal auf die dafür zuständige Spule gesetzt werden (grünes Kabel).

VE C

-

10

C

2

-

RD

TECHNISCHE KENNGRÖSSEN

Mod.

Düsen-Ø

(mm)

Evakuierungsgrad (%)

max.

Saugvermögen

(l/min)

max.

Saugvermögen

(m³/h)

Luftverbrauch

(l/min)

Luftverbrauch

(m³/min)

Luftverbrauch

Abblasen (l/

min)

Schallpegel

angesaugt

[db(A)]

Schallpegel

frei [db(A)]

Betriebsdruck

(bar)

Gewicht

(kg)

Δ Temperatur

VEC-10 1

85

37

2,2

53

3,2

200

66

68

5

0,275 0 / 45°C

VEC-15 1,5

85

65

3,9

117

7

200

68

68

5

0,275 0 / 45°C

VEC-20 2

85

116

7

190

11,4

200

76

78

5 - 6

0,465 0 / 45°C

VEC-25 2,5

85

161

9,7

310

18,6

200

72

82

5 - 6

0,465 0 / 45°C

TECHNISCHE KENNGRÖSSEN

SYSTEMAUFBAU 6 = Schalldämpfer

1 = Saugventil 7 = Körper in AL

2 = Abblasventil 8 = Druckluftanschluss

3 = Vakuumschalter

4 = Vakuumanschluss

5 = Filter
