Kompaktejektoren Serie VEC

KATALOG

5

/2.15.03

5

>

Version 8.8

VAKUUM >

VAKUUM

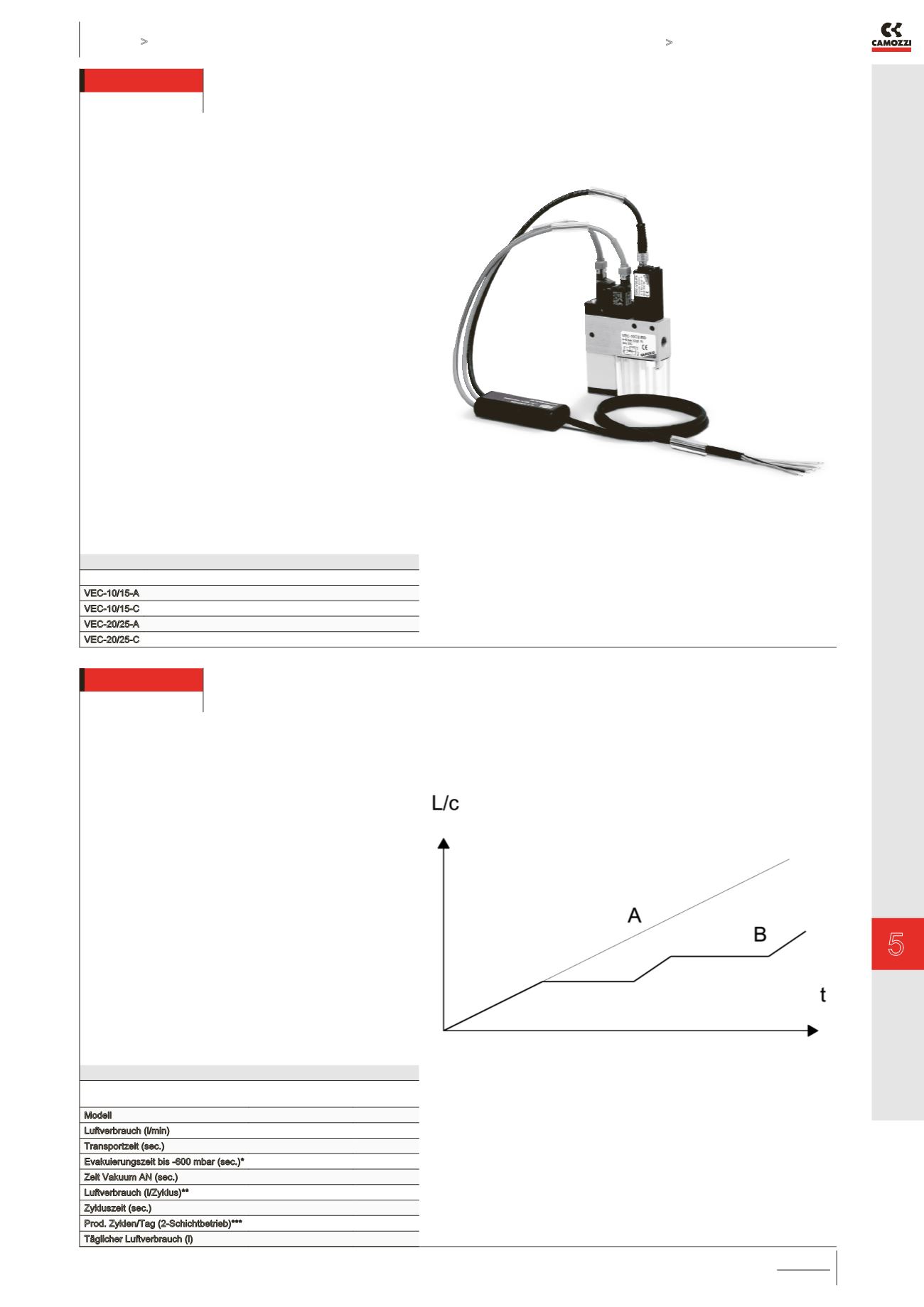

Kompaktejektoren Serie VEC mit Luftsparautomatik

Luftsparautomatik incl. Kabelsatz

mit integrierten Schaltungen. Beim

Greifen des Werkstückes (Vakuum

AN), bleibt der Ejektor geöffnet

bis eingestellter Vakuumwert

erreicht. Danach schaltet der

Ejektor AUS. Der Ejektor bleibt

AUS, ohne Druckluftverbrauch,

solange Vakuumwert innerhalb

des Hysteresebereichs liegt. Fällt

das Vakuumniveau unter den

eingestellten Wert, wird der

PRODUKTÜBERSICHT

Mod.

VEC-10/15-A

A = Version normal offen

VEC-10/15-C

C = Version normal geschlossen

VEC-20/25-A

A = Version normal offen

VEC-20/25-C

C = Version normal geschlossen

Ejektor durch die Elektronik aktiviert

(Vakuum AN) bis der Vakuumwert

erreicht ist.

Ejektoren mit Luftsparautomatik: die

Ventilstecker sind inklusive Kabel im

Lieferumfang enthalten.

Anwendungsbeispiel für Luftverbrauch

- * Evakuierungszeit = benötigte

Zeit, die ein Ejektor benötigt, um

einen Vakuumwert von -600 mbar

zu erreichen

- ** Luftverbrauch/Zyklus = (105/60)

x 5 (105 / 60) x 0,05

- *** Produktionszyklus/Tag = 8

Stunden x 3600 s = 28.800/20

s pro Zyklus = 1440 Zyklen x 2

Schichten = 2880 Zyklen.

PRODUKTÜBERSICHT

Bedingungen

Ohne Luftsparautomatik

“A”

Mit Luftspar. “B”

Modell

VEC-15C2-VE VEC-15C2-RE

Luftverbrauch (l/min)

105

105

Transportzeit (sec.)

5

5

Evakuierungszeit bis -600 mbar (sec.)*

0,05

0,05

Zeit Vakuum AN (sec.)

5

0,05

Luftverbrauch (l/Zyklus)**

8,8

0,087

Zykluszeit (sec.)

20

20

Prod. Zyklen/Tag (2-Schichtbetrieb)***

2880

2880

Täglicher Luftverbrauch (l)

25.361

350

In diesem Beispiel wird mit der Luftsparautomatik 99% Luft gespart.
