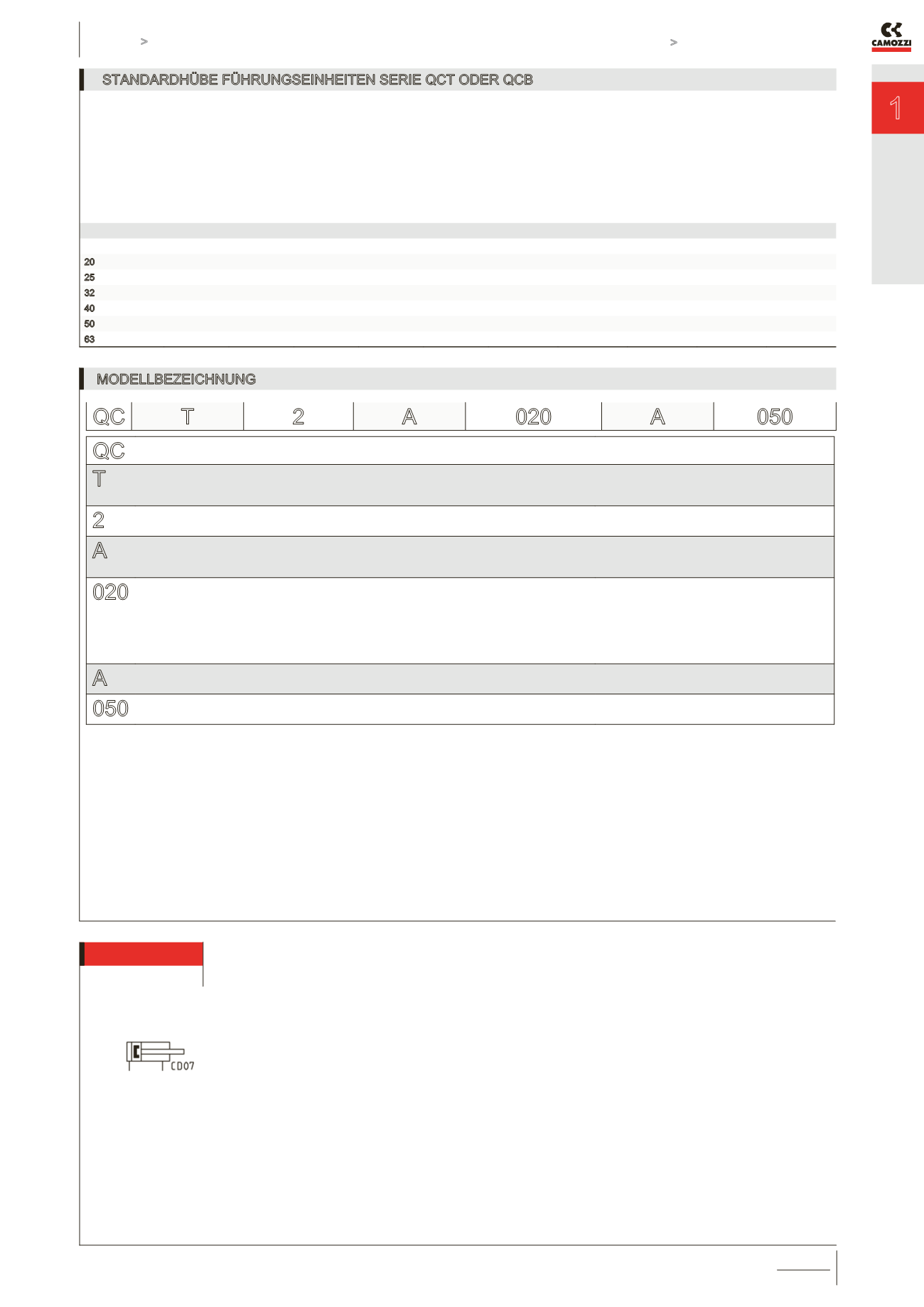

Führungseinheiten Serie QC KATALOG
1
/4.05.02 1
> Version 8.8 ANTREIBEN >
ANTREIBEN
STANDARDHÜBE FÜHRUNGSEINHEITEN SERIE QCT ODER QCB
■ = doppeltwirkend
Zwischenhübe auf Anfrage(in 5 mm Schritten)
STANDARDHÜBE
Ø 20 25 30 40 50 75 100 125 150 175 200
20 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
25 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
32 ■ ■ ■ ■ ■ ■ ■ ■
40 ■ ■ ■ ■ ■ ■ ■ ■
50 ■ ■ ■ ■ ■ ■ ■ ■
63 ■ ■ ■ ■ ■ ■ ■ ■
MODELLBEZEICHNUNG
QC SERIE
T BAUREIHE
T = Bronzebuchsen
B = Kugelführungen
2 BETRIEBSART
2 = doppeltwirkend
PNEUMATIKSYMBOLE
CD07
A WERKSTOFFE
A = Profil AL eloxiert, Kolbenstange Edelstahl gerollt 1.4305, Führungsstange Edelstahl gerollt 1.4028
(QCT), Führungsstange Stahl gehärtet C50 (QCB)
020 KOLBENDURCHMESSER
Ø 20 mm
Ø 25 mm
Ø 32 mm
Ø 40 mm
Ø 50 mm
Ø 63 mm
A BEFESTIGUNGSART
A = Standard
050 HUB
(siehe Tabelle)
QC T 2 A 020 A 050
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
