Führungseinheiten Serie QC
KATALOG
1
/4.05.04
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN
Für Zwischenhübe (Bsp. Hub 35) bitte den nächst
höheren Hub (Bsp. Hub 40) berücksichtigen.
PRODUKTÜBERSICHT
Ø A ØD E1 E2 F F1 F2 F3 F4 F5 F6 G1 G2 H H1 L1 L2 M1 M2 N 01 03 P1/P2 P3 Q R S Y Y1 Y2 Y3 Y4 X X1 X2 J K
20 10 10 70 18 G1/8 10.5 10.5 25 12.5 11.5 10.5 81 30 72 54 37 53 83 36 24 17 28 M5X0.8 M6X1 13 12 6 28 3 3.5 3 6 5.5 9 5 44 M5
25 10 12 78 26 G1/8 11.5 8 28.5 12.5 13.5 11.5 91 40 82 64 37.5 53.5 93 42 30 17 34 M6X1 M6X1 15 12 6 34 4 4.5 3 6 5.5 9 5 50 M5
32 12 16 96 30 G1/8 12.5 9.5 34 7 15 12.5 110 45 98 78 37.5 59.5 112 48 34 21 42 M8X1.25 M8X1.25 20 16 10 42 4 4.5 3 6 6.5 11 6.5 63 M6
40 12 16 104 30 G1/8 13 12 38 13 18 13 118 45 106 86 44 66 120 54 40 22 50 M8X1.25 M8X1.25 20 16 10 50 4 4.5 3 6 6.5 11 6.5 72 M6
50 15 20 130 40 G1/4 14 11 47 8 21.5 12 146 60 130 110 44 72 148 64 46 24 66 M10X1.5 M10X1.5 22 20 13 66 5 6 4 8 8.5 14 8.5 92 M8
63 15 20 130 50 G1/4 14.5 11.4 55 12 28 14.5 158 70 142 124 49 77 162 78 58 24 80 M10X1.5 M10X1.5 22 20 13 80 5 6 4 8 8.5 14 8.5 110 M10
+ Hub
Maße Ø C, B, L3 siehe nachfolgende Seite.
Bei Nutzung der seitlichen Druckluftanschlüsse die Verschlussschrauben entfernen, Anschlüsse der Vorderseite bis zur Zylinderoberfläche bündig einschrauben (nicht tiefer),
unter Verwendung eines geeigneten Dichtmittels.

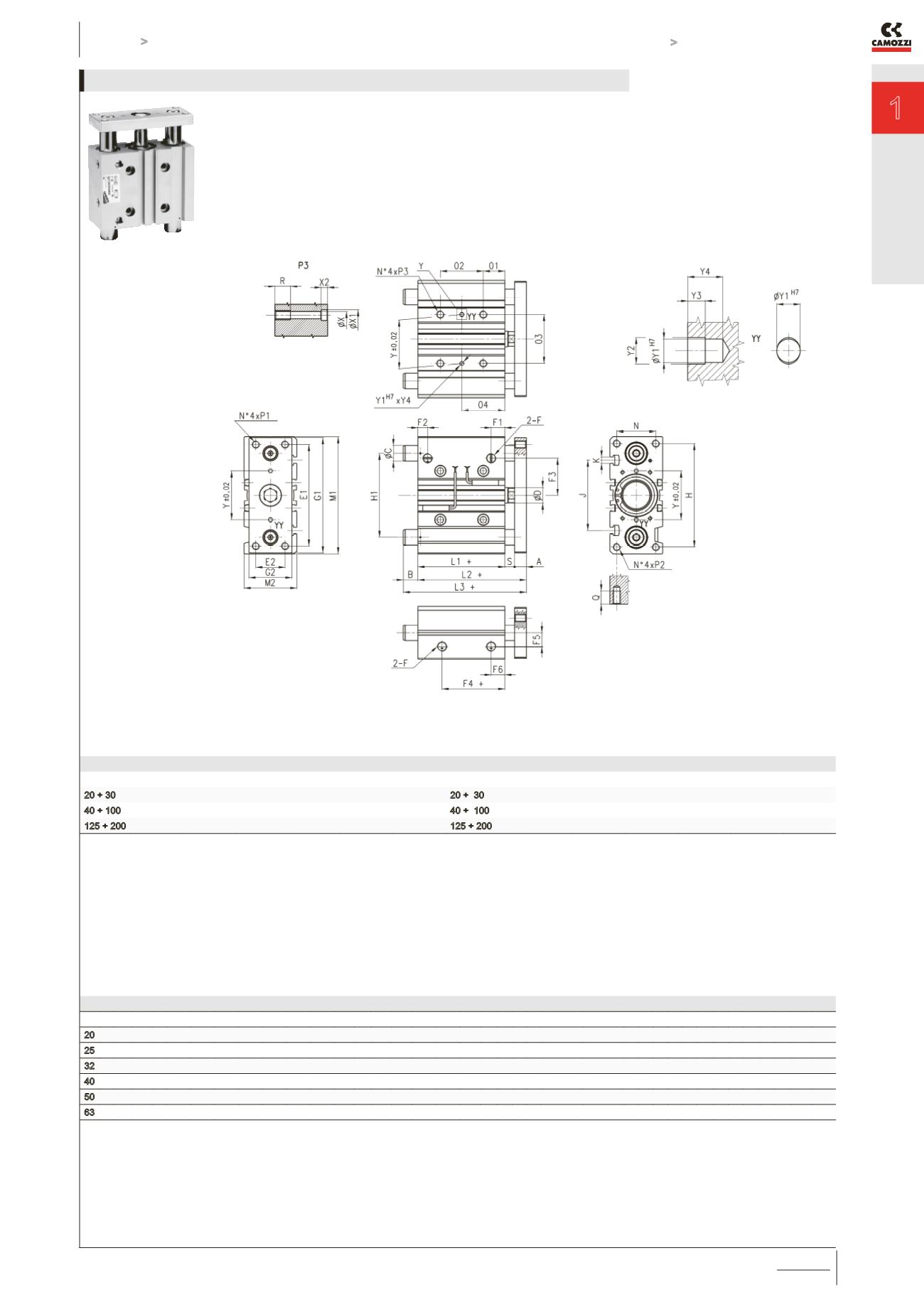

ABMESSUNGEN
Maß 02
Ø 20
Ø 25
Ø 32
Ø 40
Ø 50
Ø 63 Maß 04
Ø 20
Ø 25
Ø 32
Ø 40
Ø 50
Ø 63
20 ÷ 30
24
24
24
24
24
28 20 ÷ 30
29
29
33
34
36
38
40 ÷ 100
44
44
48
48
48
52 40 ÷ 100
39
39
45
46
48
50
125 ÷ 200 120
120
124
124
124
128 125 ÷ 200
77
77
83
84
86
88
Führungseinheiten Serie QC
