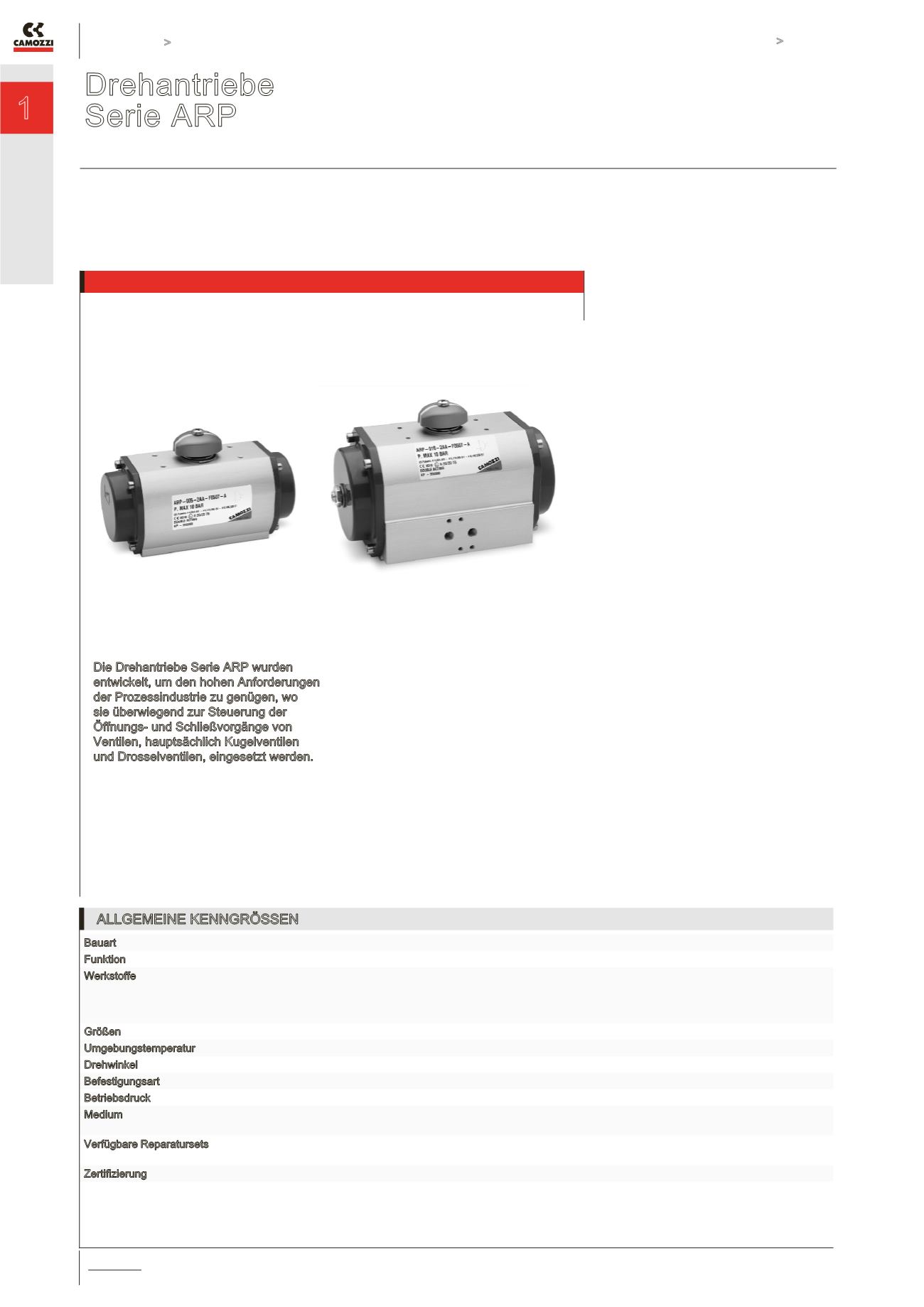

Drehantriebe Serie ARP
ANTREIBEN >
KATALOG
>
Version 8.8
/6.20.01
1
ANTREIBEN
Drehantriebe
Serie ARP
Zahnstangen/Ritzel-Antrieb - Drehwinkel: 90°
Größen: 001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250,
400
Die Drehantriebe Serie ARP wurden
entwickelt, um den hohen Anforderungen
der Prozessindustrie zu genügen, wo
sie überwiegend zur Steuerung der
Öffnungs- und Schließvorgänge von
Ventilen, hauptsächlich Kugelventilen
und Drosselventilen, eingesetzt werden.
Die Antriebe sind in 13 verschiedenen
Größen ausgeführt, um einer breiten
Anwendungspalette gerecht zu
werden. In den Köpfen befindet sich
eine Justierschraube, durch die der
Öffnungs-/Schließwinkel um ±5°
mechanisch eingestellt werden kan.
Alle Drehantriebe der Serie ARP sind
ATEX-zertifiziert, Anschlüsse nach
Namur VDI/VDE 3845, Anschlussbild für
Prozessventile entspricht ISO 5211.
»
»
ATEX-zertifiziertes Produkt
»
»
Großer Bereich
verfügbarer Größen
»
»
Luftanschlüsse
entsprechend Namur-
Bohrung VDI/VDE 3845
»
»
Anschlussbild für
Prozessventile
entsprechend ISO 5211
ALLGEMEINE KENNGRÖSSEN
Bauart
Zahnstangen-/Ritzelantrieb
Funktion
Doppelt-, einfachwirkend
Werkstoffe
Körper in AL extrudiert (ausgenommen Mod. ARP400, Gehäuse in AL-Druckguss)
Köpfe und Kolben / Zahnstangen AL druckgegossen (ausgenommen Mod. ARP001, Deckel in Thermoplast)
Ritzel Stahl verzinkt, Führungselemente POM
Dichtungen NBR
Größen
001, 003, 005, 010, 012, 020, 035, 055, 070, 100, 150, 250, 400
Umgebungstemperatur
- 30°C ÷ 100°C
Drehwinkel
90°
Befestigungsart
Direkt am Ventilflansch mit Schrauben und Bolzen oder mit Klammer und Adapterstift*
Betriebsdruck
2 ÷ 10 bar
Medium
Gefilterte, ölfreie Luft; im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISO VG32 und die Schmierung nie zu
unterbrechen.
Verfügbare Reparatursets - Sets, die Führungselemente und Dichtungen enthalten
- Sets, die Federn zur Umwandlung von einem doppeltwirkenden Antrieb in einen einfachwirkenden enthalten.
Zertifizierung
ATEX
* Klammer und Adapterstift werden nicht von Camozzi geliefert
