Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Drehantriebe Serie ARP

KATALOG

1

/6.20.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

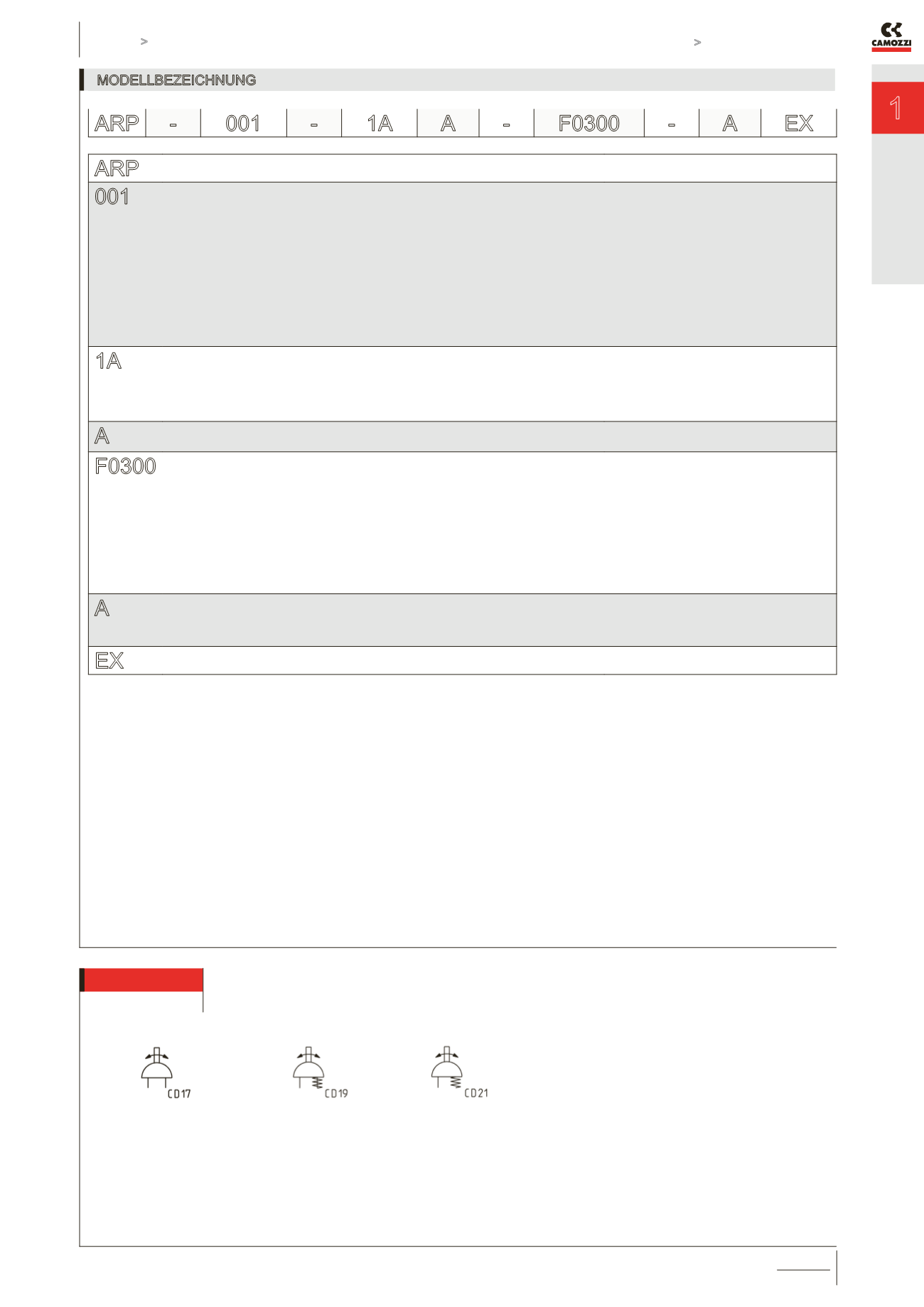

MODELLBEZEICHNUNG

ARP -

001 -

1A A -

F0300 -

A EX

ARP

SERIE

001

GRÖSSE

001 = Drehmoment 9 Nm

003 = Drehmoment 24 Nm

005 = Drehmoment 50 Nm

010 = Drehmoment 100 Nm

012 = Drehmoment 120 Nm

020 = Drehmoment 200 Nm

035 = Drehmoment 370 Nm

055 = Drehmoment 597 Nm

070 = Drehmoment 825 Nm

100 = Drehmoment 1122 Nm

150 = Drehmoment 1655 Nm

250 = Drehmoment 2648 Nm

400 = Drehmoment 4800 Nm

1A

BETRIEBSART

1A = einfachwirkend, Mindestdruck 4 bar

1B = einfachwirkend, Mindestdruck 5 bar

1C = einfachwirkend, Mindestdruck 5,5 bar

1D = einfachwirkend, Mindestdruck 6 bar

2A = doppeltwirkend

PNEUMATIKSYMBOLE

CD19 / CD21

CD19 / CD21

CD19 / CD21

CD19 / CD21

CD17

A

DREHWINKEL

A = 90°

F0300

SCHNITTSTELLE FÜR FLANSCH (ISO 5211)

F0300 = Flanschbohrung F03 + Vierkant mit 9 mm

F0305 = Flanschbohrung F03 + Flanschbohrung F05 + Vierkant mit 9 mm

F0400 = Flanschbohrung F04 + Vierkant mit 11 mm

F0507 = Flanschbohrung F05 + Flanschbohrung F07 + Vierkant mit 14 mm

F0705 = Flanschbohrung F07 + Flanschbohrung F05 + Vierkant mit 17 mm

F0710 = Flanschbohrung F07 + Flanschbohrung F10 + Vierkant mit 17 mm

F1007 = Flanschbohrung F10 + Flanschbohrung F07 + Vierkant mit 22 mm

F1210 = Flanschbohrung F12 + Flanschbohrung F10 + Vierkant mit 27 mm

F1400 = Flanschbohrung F14 + Vierkant mit 36 mm

F1600 = Flanschbohrung F16 + Vierkant mit 46 mm

F2516 = Flanschbohrung F25 + Flanschbohrung F16 + Vierkant mit 55 mm

A

WERKSTOFFE

A = Standard eloxiert

C = CNI Vernickelung Typ Kanigen

W = alle Dichtungen FKM (130°C)

EX

ATEX-zertifiziertes Produkt

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
