Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

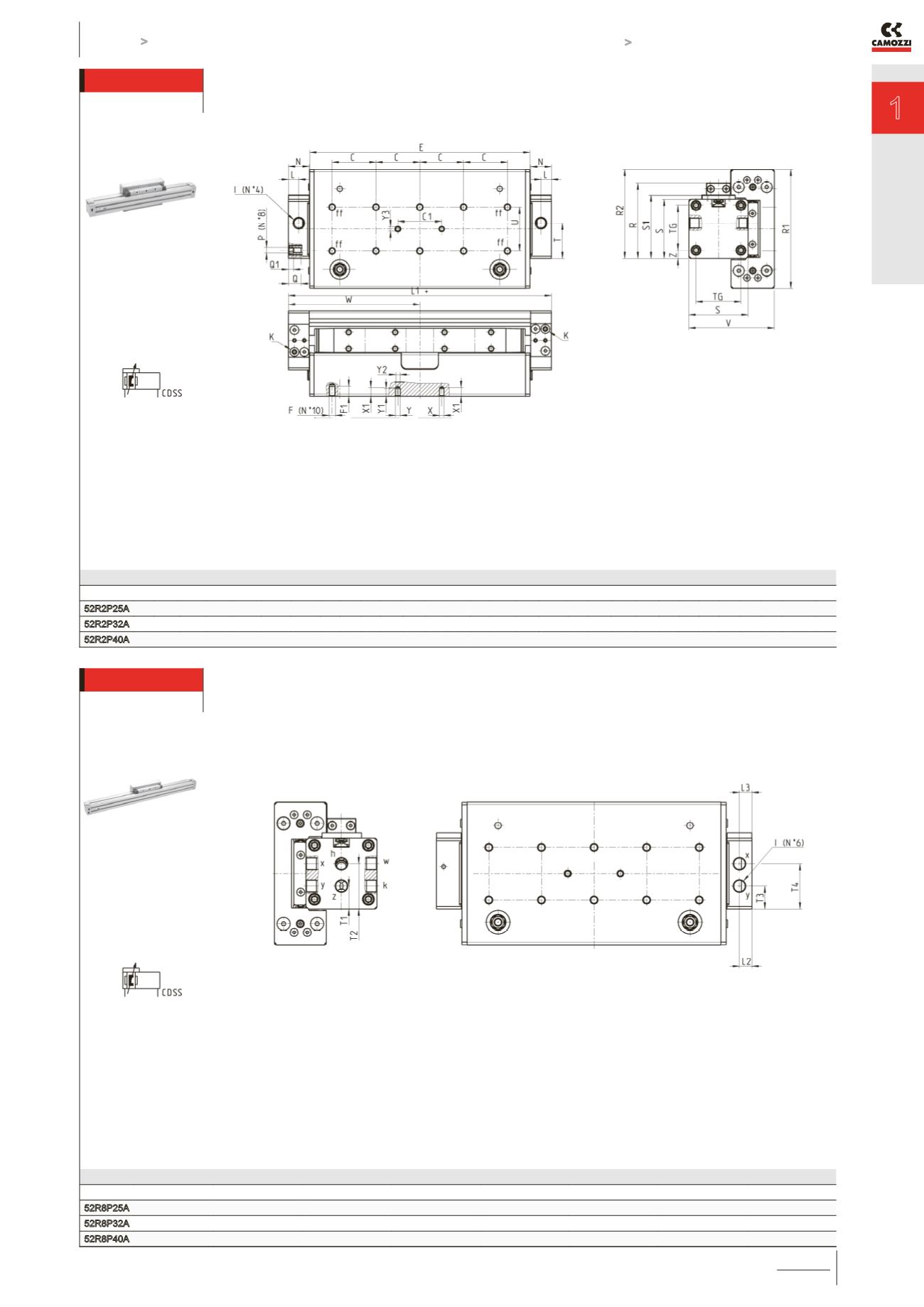

Kolbenstangenlose Zylinder Serie 52

KATALOG

1

/8.10.09

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

Zylinder mit Rollenführung Mod. 52R2P

Der Zylinder verfügt beidseitig über 2 Luftanschlüsse “I”, die nicht benötigten Anschlüsse werden mit den

mitgelieferten 2 Verschluss-Stopfen abgedichtet.

PRODUKTÜBERSICHT

Mod.

Ø W E L1 I

L T U N C F F1 TG Z S R1 P V Q Q1

Ø

Y2 Y

Ø

X Y1 X1 Y3 C1 S1 R2 R

52R2P25A 25 100 160 200 G1/8 9.5 25 40 19 40 M5 7.5 36 4.5 45 97 M4 68 11 3 4 4.5 4 7 8 4 40 49 71 60

52R2P32A 32 120 201 240 G1/8 9.5 32.5 40 19 40 M6 9 41 7.5 54 109 M5 78 11 4 4 4.5 4 7 8 4 40 58 81.5 69

52R2P40A 40 150 252 300 G1/4 11.5 38 55 23 55 M6 12 49 7.5 64 145 M6 90.5 12 4 6 6.5 6 7 8 6 40 68 104.5 82

ff = Bohrungen sind bei Ø

25 nicht vorhanden

+ = Hub

K = Dämpfungsschraube

Zylinder mit Rollenführung Mod. 52R8P

D. Zylinder verfügt ü. 3 Luftanschl. “I” pro Deckel. 3 Anschl. (x-h-w) f. d. eine Zylinderrich., 3 weitere (y-z-k) f. d.

andere Richt.. D. Anschl. h u. z müssen b. Anbau d. Fußbef. Mod. B-52 / BA-52 verschl. werden.

PRODUKTÜBERSICHT

Mod.

Ø

T1

T2

T3

T4

L2

L3

I

52R8P25A

25

13,5

29,5

13,5

28,5

8

11

G1/8

52R8P32A

32

17,5

34,5

17,5

34,5

9,5

9,5

G1/8

52R8P40A

40

15,5

38

20,5

42,5

11,5

11,5

G1/4

Nicht aufgeführte Maße

entsprechen Mod. 52R2P.

Die Führung kann auf

Anfrage rechts montiert

werden.
