Kolbenstangenlose Zylinder Serie 52
ANTREIBEN >
KATALOG
>
Version 8.8
/8.10.04
1
ANTREIBEN
Die Dämpfung wird mittels Regulierschraube eingestellt. Für den
Fall des Überschreitens der Diagramm-Werte muß ein externer
Stoßdämpfer eingesetzt werden, der die zu dämpfende Masse in
ihrem Mittelpunkt abfängt.
Die Daten gelten für eine horizontale Einbaulage.
Korrekturfaktor siehe Seite 1.8.10.03.
Geschwindigkeit V - Korrekturfaktor:
0,2 m/s - 1
0,3 m/s - 0,75
0,4 m/s - 0,5
0,5 m/s - 0,4
0,75 m/s - 0,27
1 m/s - 0,2

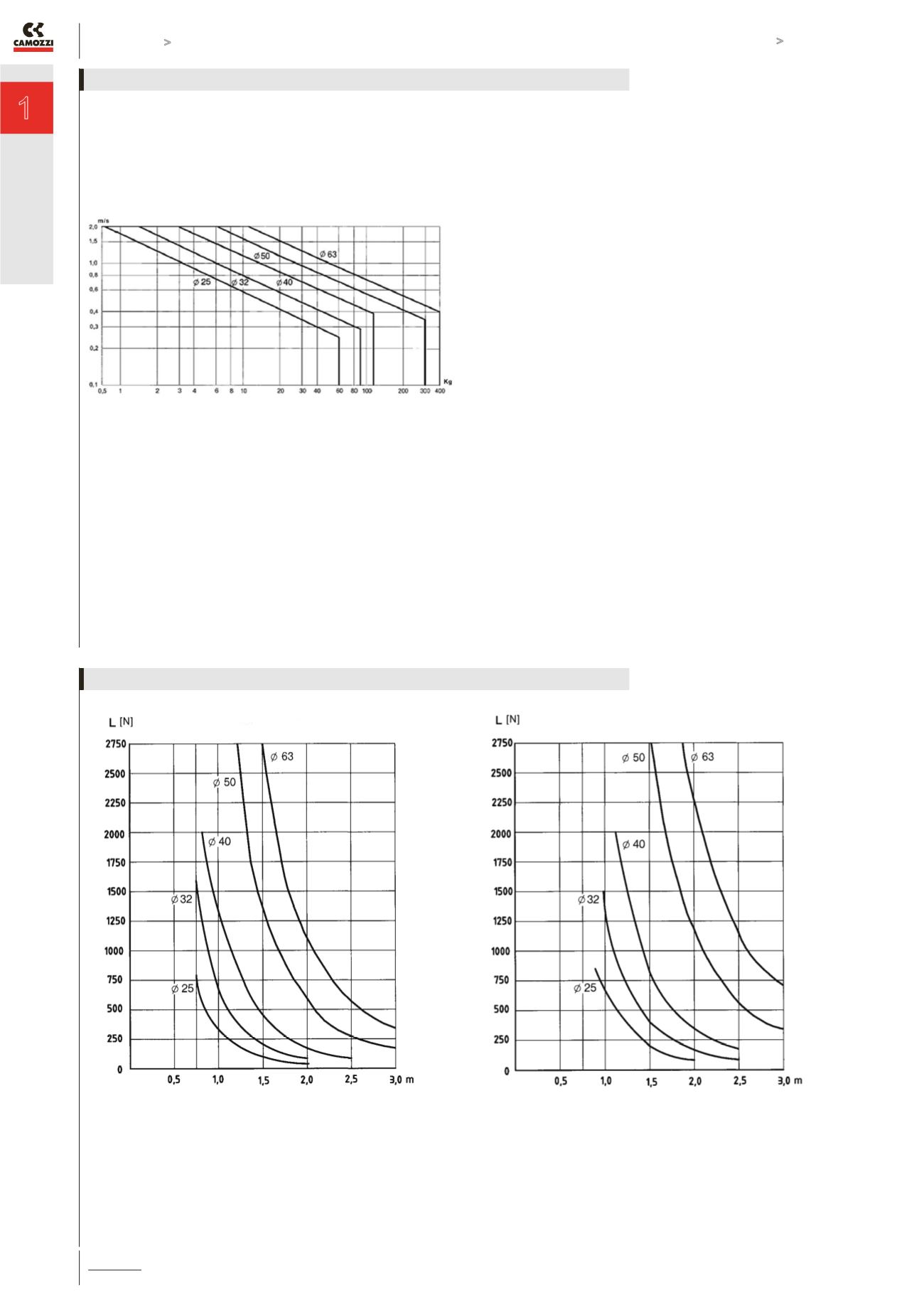

DÄMPFUNGSDIAGRAMM
DURCHBIEGUNG 0,5 mm
Diesen Diagrammen liegen Durchbiegungen von 0,5 mm und
1 mm zu Grunde. Bezogen auf die Last (N) am Zylinder zeigen
diese Diagramme die maximalen Abstände zwischen zwei
Lagerungen an, um innerhalb der zulässigen Durchbiegung zu
bleiben.
DURCHBIEGUNG 1 mm
ZULÄSSIGE LASTEN ZUM LAGERUNGSABSTAND
