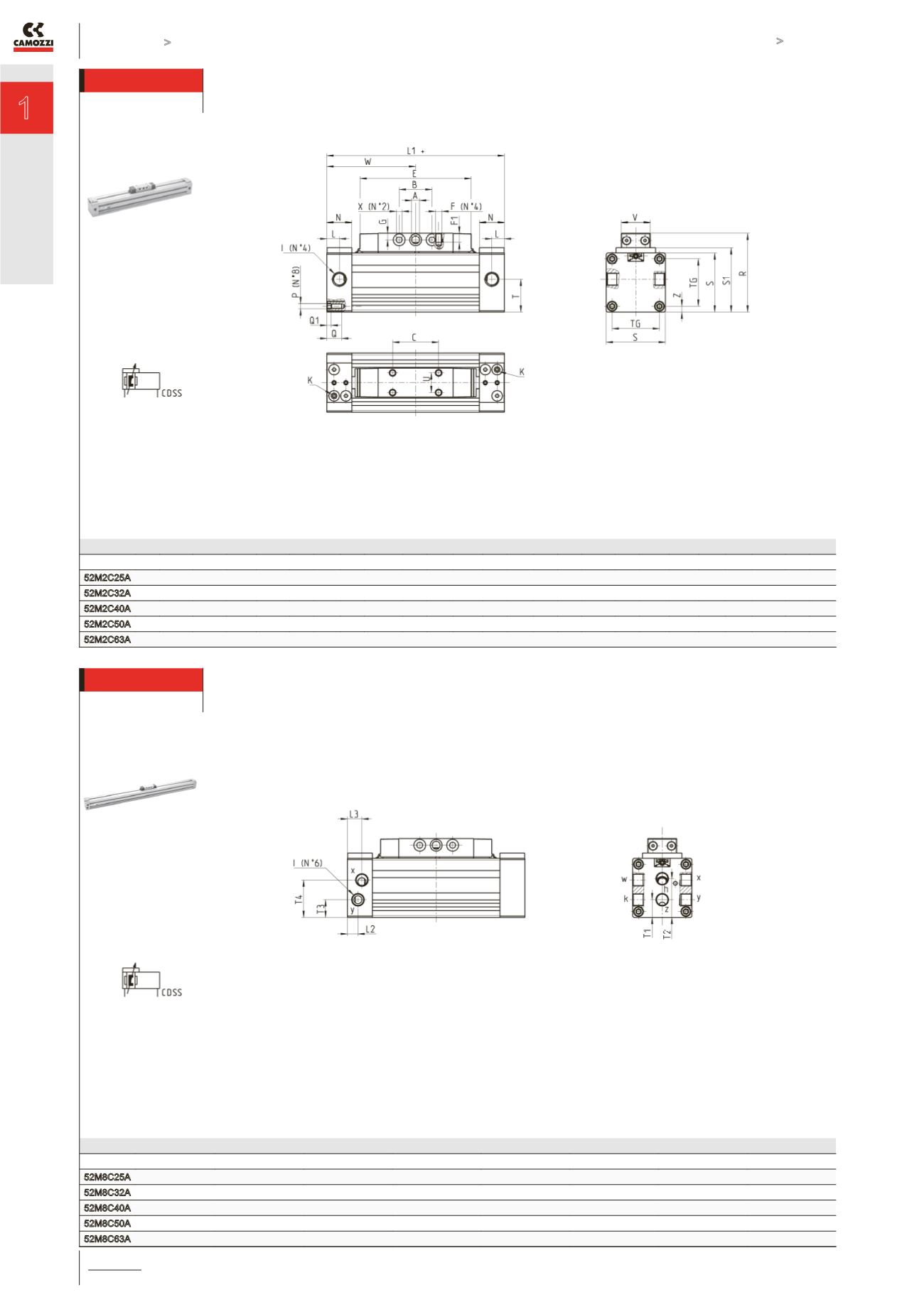

Zylinder mit Kompakt-Schlitten Mod. 52M2C
Der Zylinder verfügt beidseitig über 2 Luftanschlüsse “I”, die nicht benötigten Anschlüsse werden mit den
mitgelieferten 2 Verschluss-Stopfen abgedichtet.
PRODUKTÜBERSICHT
Mod.
Ø W L L1 I
B G N E
Ø
A
Ø
X R C F F1 U T V S S1 TG P Z Q Q1
52M2C25A 25 67,5 9,5 135 G1/8 25 5 19 84,5 6 4,5 60 35 M5 7 15 25 22 45 49 36 M4 4,5 11 3
52M2C32A 32 77,5 9,5 155 G1/8 25 5,5 19 99,5 6 5,5 69 45 M5 7 15 32,5 22 54 58 41 M5 7,5 11 4
52M2C40A 40 95 11,5 190 G1/4 25 7 23 112,5 7 6,5 82 50 M5 9 15 38,5 22 64 68 49 M6 7,5 12 4
52M2C50A 50 105 17 210 G3/8 35 9 30 122 10 8,5 115 64 M8 16 34 59 46 90 94 65 M8 12,5 17 5
52M2C63A 63 125 17 250 G3/8 50 9,5 30 150 10 8,5 131 80 M8 16 34 68,5 46 106 110 78 M8 14 17 5
+ = Hub
K = Dämpfungsschraube
Zylinder mit Kompakt-Schlitten Mod. 52M8C
D. Zylinder verfügt ü. 3 Luftanschl. “I” pro Deckel. 3 Anschl. (x-h-w) f. d. eine Zylinderricht., 3 weitere (y-z-k) f. d.
andere Richt.. Anschl. h u. z müssen b. Anbau d. Fußbef. Mod. B-52 / BA-52 verschl. werden.
PRODUKTÜBERSICHT
Mod.
Ø
T1
T2
T3
T4
L2
L3
I
52M8C25A
25
13,5
29,5
13,5
28,5
8
11
G1/8
52M8C32A
32
17,5
34,5
17,5
34,5
9,5
9,5
G1/8
52M8C40A
40
15,5
38
20,5
42,5
11,5
11,5
G1/4
52M8C50A
50
29,5
59
29
59
17
17
G3/8
52M8C63A
63
34
68,5
34
68,5
17
17
G3/8
Nicht aufgeführte Maße
entsprechen Mod. 52M2C
