Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

1

Kolbenstangenlose Zylinder Serie 52

ANTREIBEN >

KATALOG

>

Version 8.8

/8.10.08

1

ANTREIBEN

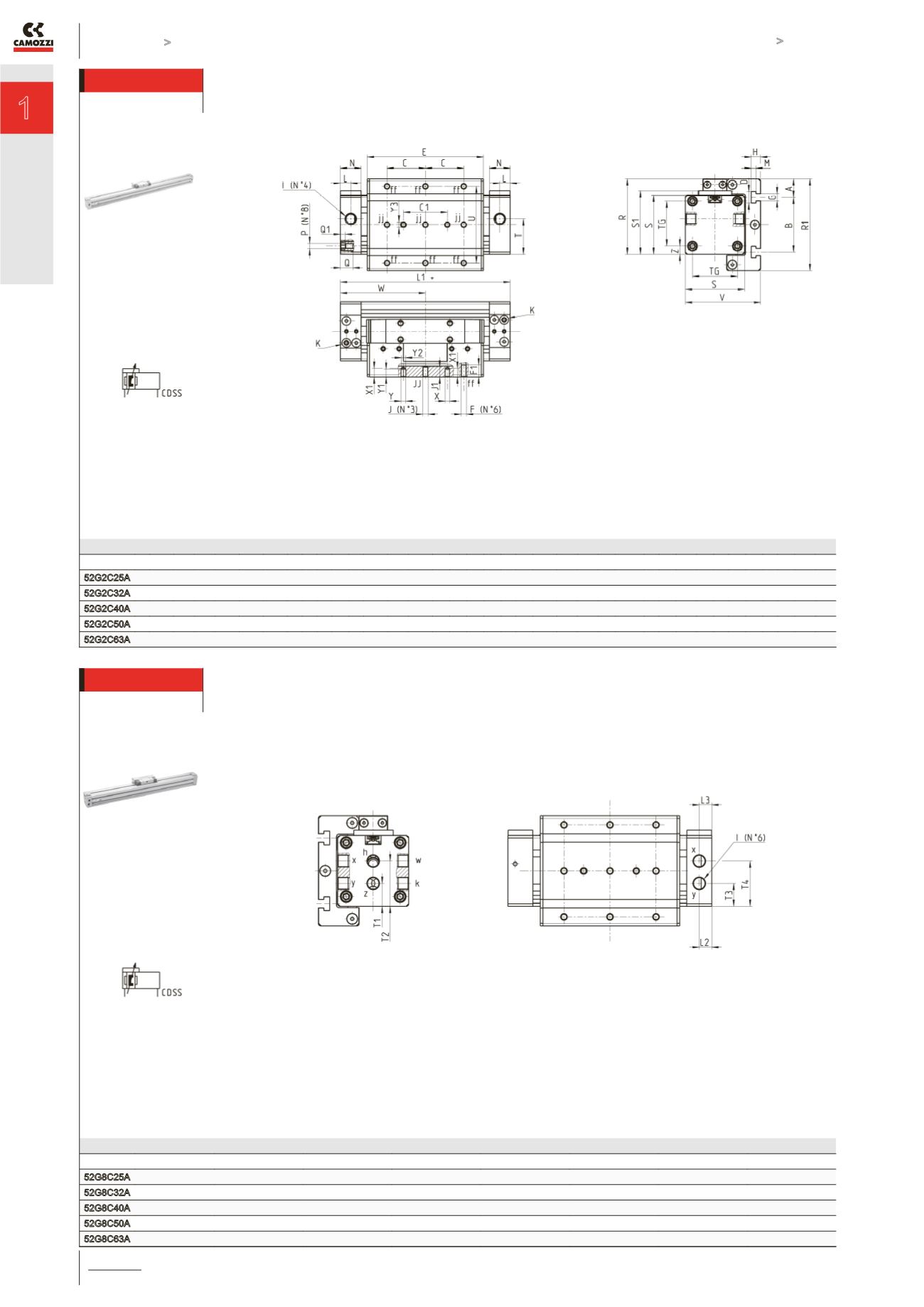

Zylinder mit Gleitführung Mod. 52G2C

Der Zylinder verfügt beidseitig über 2 Luftanschlüsse “I”, die nicht benötigten Anschlüsse werden mit den

mitgelieferten 2 Verschluss-Stopfen abgedichtet.

PRODUKTÜBERSICHT

Mod.

Ø W E L1 I

L T U N C F F1 D B A H G M J J1 TG Z S R1 P V Q Q1

Ø

Y2 Y

Ø

X Y1 X1 Y3 C1 S1 R

52G2C25A 25 67,5 94 135 G1/8 9,5 25 30 19 30 M5 8 10,5 50 12,5 8,5 6,5 4,5 - - 36 4,5 45 75 M4 59 11 3 4 4,5 4 4,5 5,5 4 40 49 60

52G2C32A 32 77,5 106 155 G1/8 9,5 32,5 70 19 35 M5 11 10,5 50 17 8,5 6,5 4,5 M5 9 41 7,5 54 84 M5 69 11 4 4 4,5 4 7 8 4 40 58 69

52G2C40A 40 95 136 190 G1/4 11,5 38,5 55 23 55 M6 12 10,5 80 10 8,5 6,5 4,5 - - 49 7,5 64 100 M6 79 12 4 6 6,5 6 7 8 6 40 68 82

52G2C50A 50 105 148 210 G3/8 17 59 42 30 50 M8 16 10,5 94 23 8,5 6,5 4,5 - - 65 12,5 90 133 M8 113 17 5 - 6,5 6 3 3 6 40 94 115

52G2C63A 63 125 180 250 G3/8 17 68,5 60 30 60 M8 16 10,5 110 24 8,5 6,5 4,5 - - 78 14 106 150 M8 134,5 17 5 - 6,5 6 6,5 6,5 6 40 110 132

jj = Bohrungen sind nur bei

Ø 32 vorhanden

+ = Hub

K = Dämpfungsschraube

Zylinder mit Gleitführung Mod. 52G8C

D. Zylinder verfügt ü. 3 Luftanschl. “I” pro Deckel. 3 Anschl. (x-h-w) f. d. eine Zylinderricht., 3 weitere (y-z-k) f. d.

andere Richt.. D. Anschl. h u. z müssen b. Anbau d. Fußbef. Mod. B-52 / BA-52 verschl. werden.

PRODUKTÜBERSICHT

Mod.

Ø

T1

T2

T3

T4

L2

L3

I

52G8C25A

25

13,5

29,5

13,5

28,5

8

11

G1/8

52G8C32A

32

17,5

34,5

17,5

34,5

9,5

9,5

G1/8

52G8C40A

40

15,5

38

20,5

42,5

11,5

11,5

G1/4

52G8C50A

50

29,5

59

29

59

17

17

G3/8

52G8C63A

63

34

68,5

34

68,5

17

17

G3/8

Nicht aufgeführte Maße

entsprechen Mod. 52G2C.

Die Führung kann auf

Anfrage rechts montiert

werden.
