Wegeventile Serie K8

KATALOG

2

/1.03.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

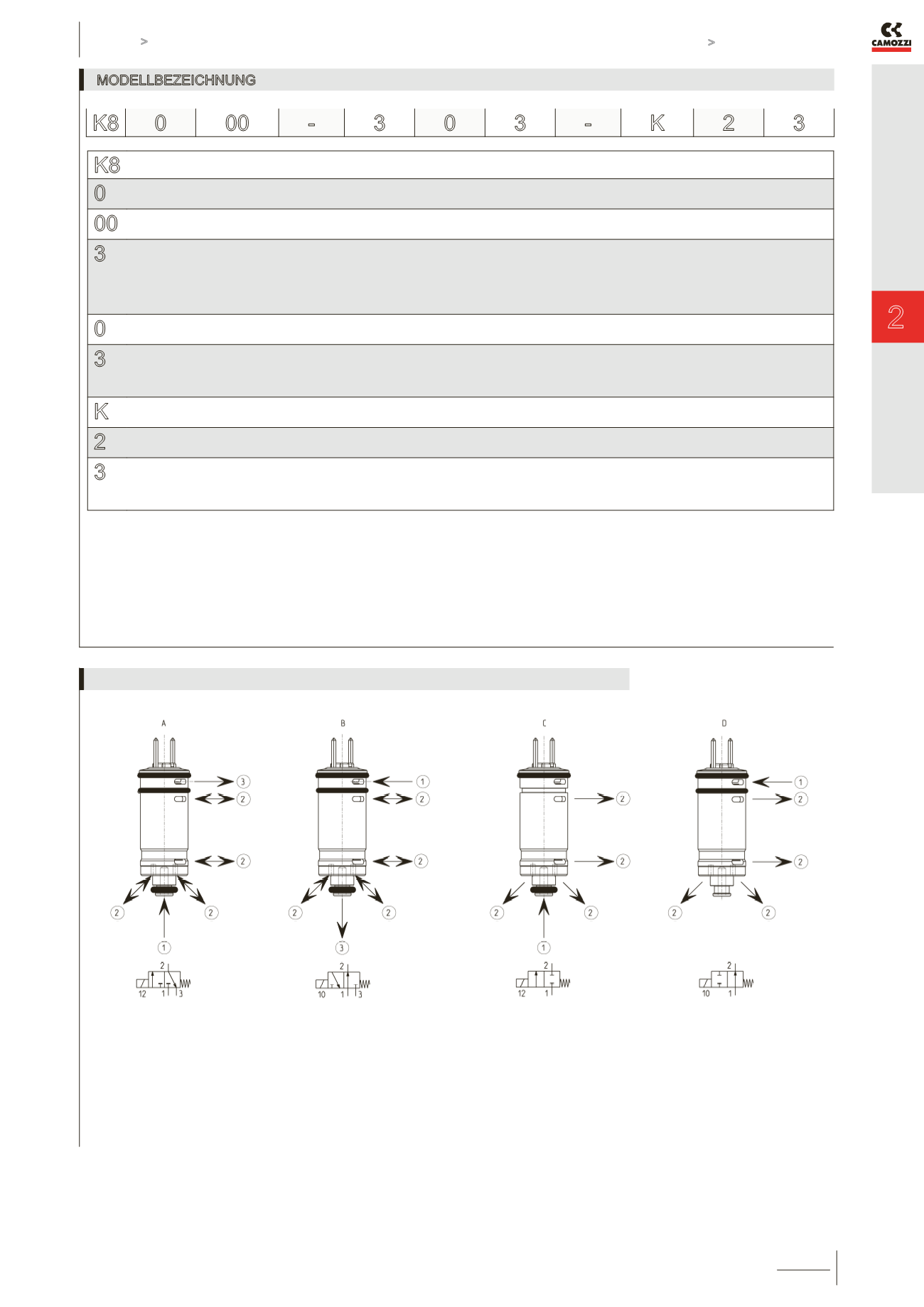

MODELLBEZEICHNUNG

K8

SERIE

0

VENTILKÖRPER

0 = Einzelventil

00

ANZAHL VENTILE

00 = Ventil ohne Gehäuse

3

FUNKTION

0 =Einzelventil

3 = 3/2-Wegeventil NC

4 = 3/2-Wegeventil NO

5 = 2/2-Wegeventil NC

6 = 2/2-Wegeventil NO

0

WERKSTOFFE UND ART DER DICHTIGKEIT:

0 = Ankerdichtungen FKM

3

NENNWEITE

3 = Ø 0,5 mm (Betriebsdruck 1 ÷ 7 bar)

6 = Ø 0,5 mm (Betriebsdruck -1 ÷ 4 bar)

5 = Ø 0,7 mm (Betriebsdruck -1 ÷ 3 bar)

K

WERKSTOFFE

K = Gehäuse Edelstahl, innerer Dichtungsträger Messing

2

ELEKTRISCHE ANSCHLUSSART

2 = Steckerfahnen 0,5mm, Abstand 4 mm

3

SPANNUNGEN

1 = 6V DC (0,6 W)

2 = 12V DC (0,6 W)

3 = 24V DC (0,6 W)

K8 0 00 -

3 0 3 -

K 2 3

A = 3/2-Wegeventil NC B = 3/2-Wegeventil NO

1 = Druckanschluss

2 = Verbraucher

3 = Entlüftung

C = 2/2-Wegeventil NC D = 2/2-Wegeventil NO

VERFÜGBARE FUNKTIONEN
