Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

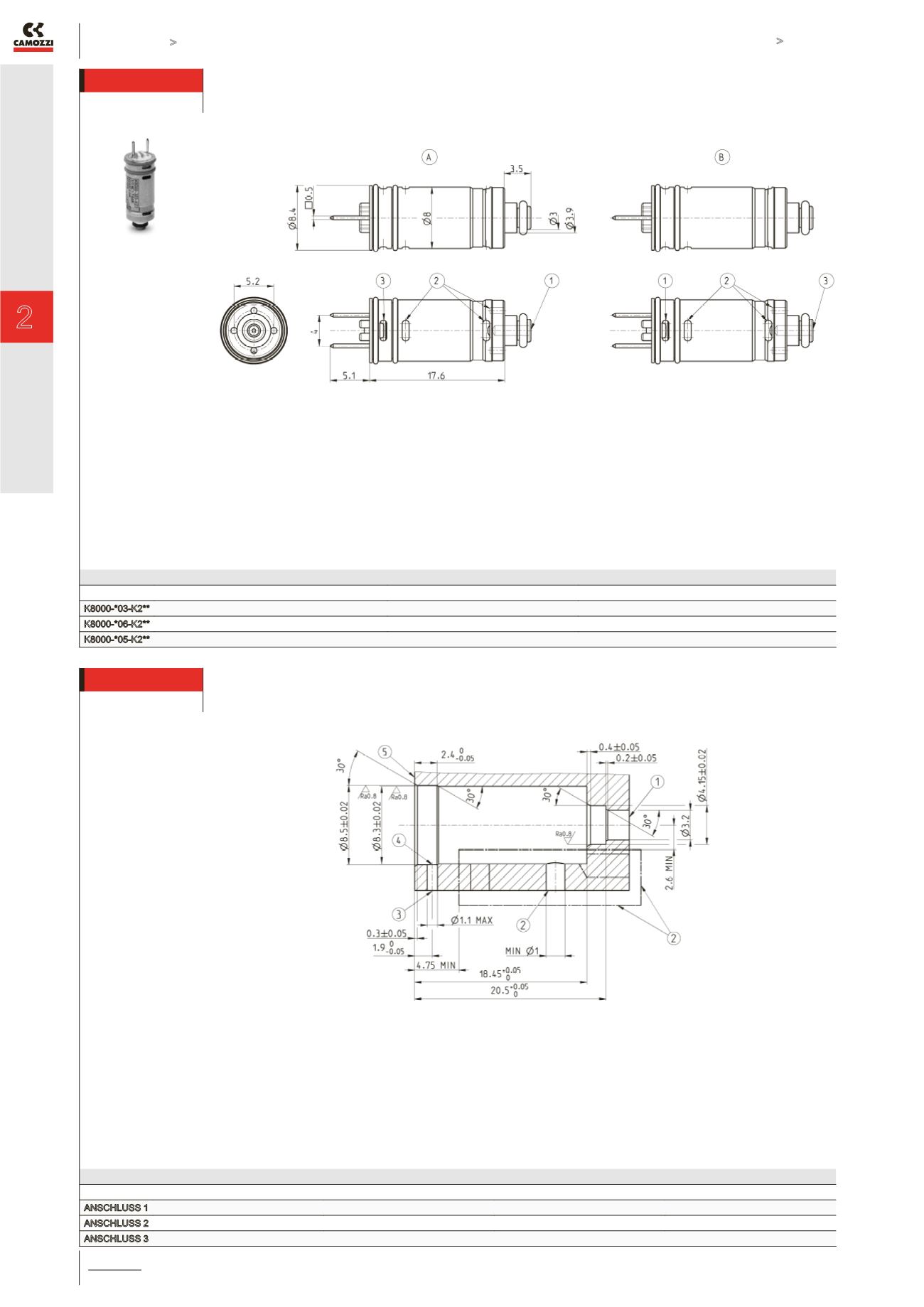

Wegeventile Serie K8

ANSTEUERN >

KATALOG

>

Version 8.8

/1.03.03

2

ANSTEUERN

2/2-, 3/2-Wegeventil 8mm, NC-Funktion (A), NO-Funktion (B)

* = Funktion/Wege ergänzen (siehe MODELLBEZEICHNUNG)

** = Spannung ergänzen (siehe MODELLBEZEICHNUNG)

PRODUKTÜBERSICHT

Mod.

Nennweite Ø (mm)

kv (l/min)

Spannung min/max (bar)

K8000-*03-K2**

0.5

0.08

1 ÷ 7

K8000-*06-K2**

0.5

0.08

-1 ÷ 4

K8000-*05-K2**

0.7

0.15

-1 ÷ 3

1 = Druckanschluss

2 = Verbraucher

3 = Entlüftung

Einbauzeichnung Patrone, 2/2-, 3/2-Wegeventil 8 mm, NC, NO

Auf Flucht der Anschlüsse mit den Gehäuseöffnungen ist zu achten.

3/2 NC

2/2 NC

3/2 NO

2/2 NO

ANSCHLUSS 1

Druckanschluss

Druckanschluss

Entlüftung

-

ANSCHLUSS 2

Ausgang

Ausgang

Ausgang

Ausgang

ANSCHLUSS 3

Entlüftung

-

Druckanschluss

Druckanschluss

1 = Anschluss 1

2 = Anschluss 2

3 = Anschluss 3

4 = Gratfrei!

5 =Ebene muss mit

Ventiloberseite fluchten
