Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2/2-, 3/2-Wegeventile Serie K8B

KATALOG

2

/1.04.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

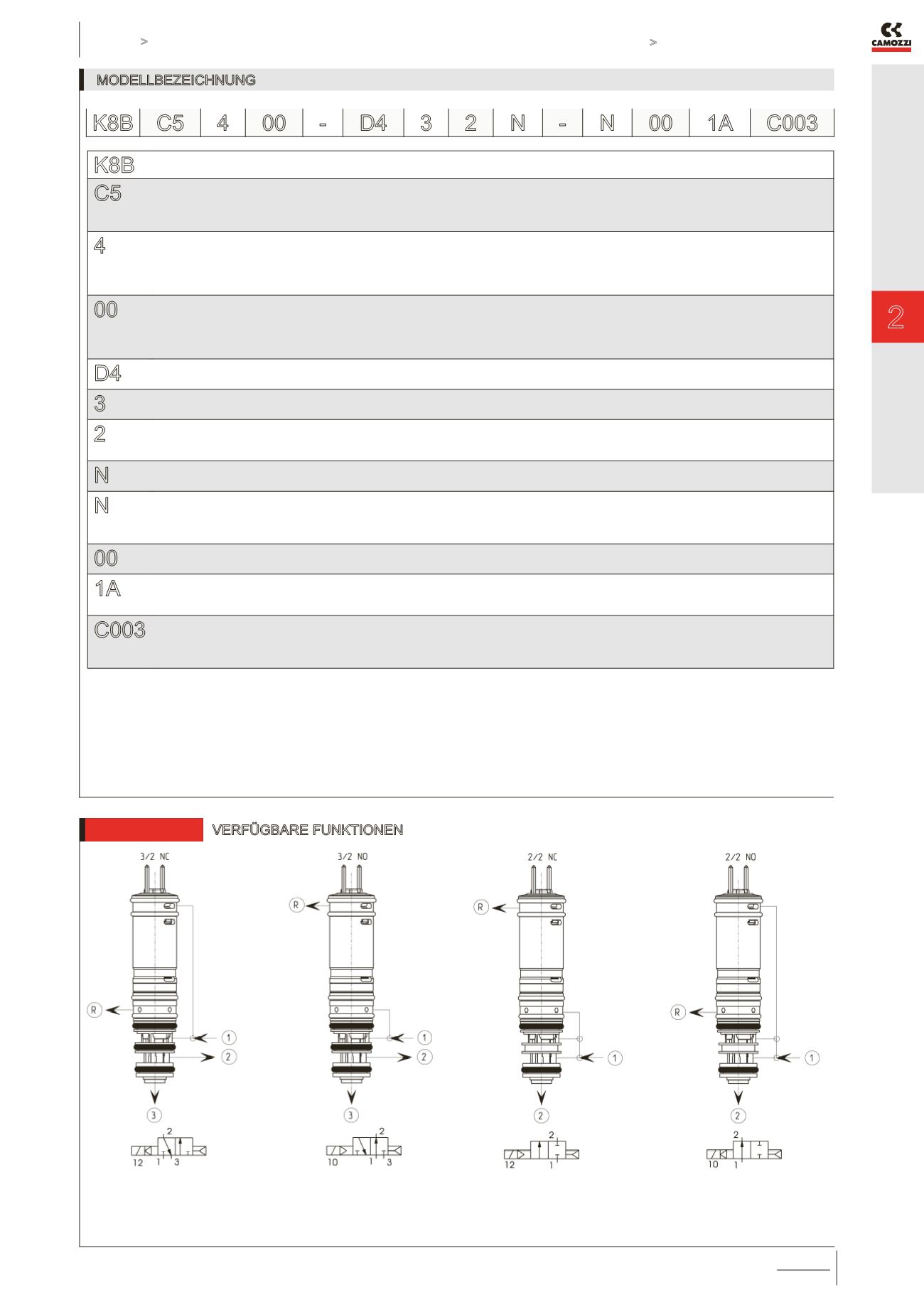

MODELLBEZEICHNUNG

K8B

SERIE

C5

VENTILKÖRPER

C0 = Grundplattenventil

C3 = Einzelventil

C5 = Ventil-Patrone

4

FUNKTION

1 = 2/2-Wege NC

2 = 2/2-Wege NO

4 = 3/2-Wege NC

5 = 3/2-Wege NO

00

PNEUMATISCHER ANSCHLUSS

00 = Ventil-Patrone

03 = M7

18 = Grundplattenanschluss 2/2-Wege

19 = Grundplattenanschluss 3/2-Wege

D4

NENNWEITE

D4 = Ø 3,6 mm

3

DICHTUNGSWERKSTOFF

3 = FKM

2

GEHÄUSEWERKSTOFF

1 = Aluminium

2 = Messing

N

HANDHILFSBETÄTIGUNG

N = nicht vorgesehen

N

BEFESTIGUNGSZUBEHÖR

N = nicht vorgesehen

P = Schrauben für Kunststoff

M = Schrauben für Metall

00

OPTIONEN

00 = nicht definiert

1A

ELEKTRISCHER ANSCHLUSS

1A = nur Pin, Fahnenabstand Ø 4 mm

1B = JST-Stecker, Fahnenabstand Ø 4 mm

C003

SPANNUNG - STROMAUFNAHME

C001 = 6 V DC (0.6 W)

C002 = 12 V DC (0.6 W)

C003 = 24 V DC (0.6 W)

K8B C5 4 00 - D4 3 2 N - N 00 1A C003

6512

VERFÜGBARE FUNKTIONEN

1 = Druckanschluss 1 = Druckanschluss

2 = Verbraucher 2 = Verbraucher

3 = Entlüftung 3 = Entlüftung

R = Entlüftung K8 R = Entlüftung K8

1 = Druckanschluss 1 = Druckanschluss

2 = Verbraucher 2 = Verbraucher

R = Entlüftung K8 R = Entlüftung K8
