584 / 1278
Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf
www.camozzi.de.
Wegeventile Serie 9
KATALOG
2
/2.20.07
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

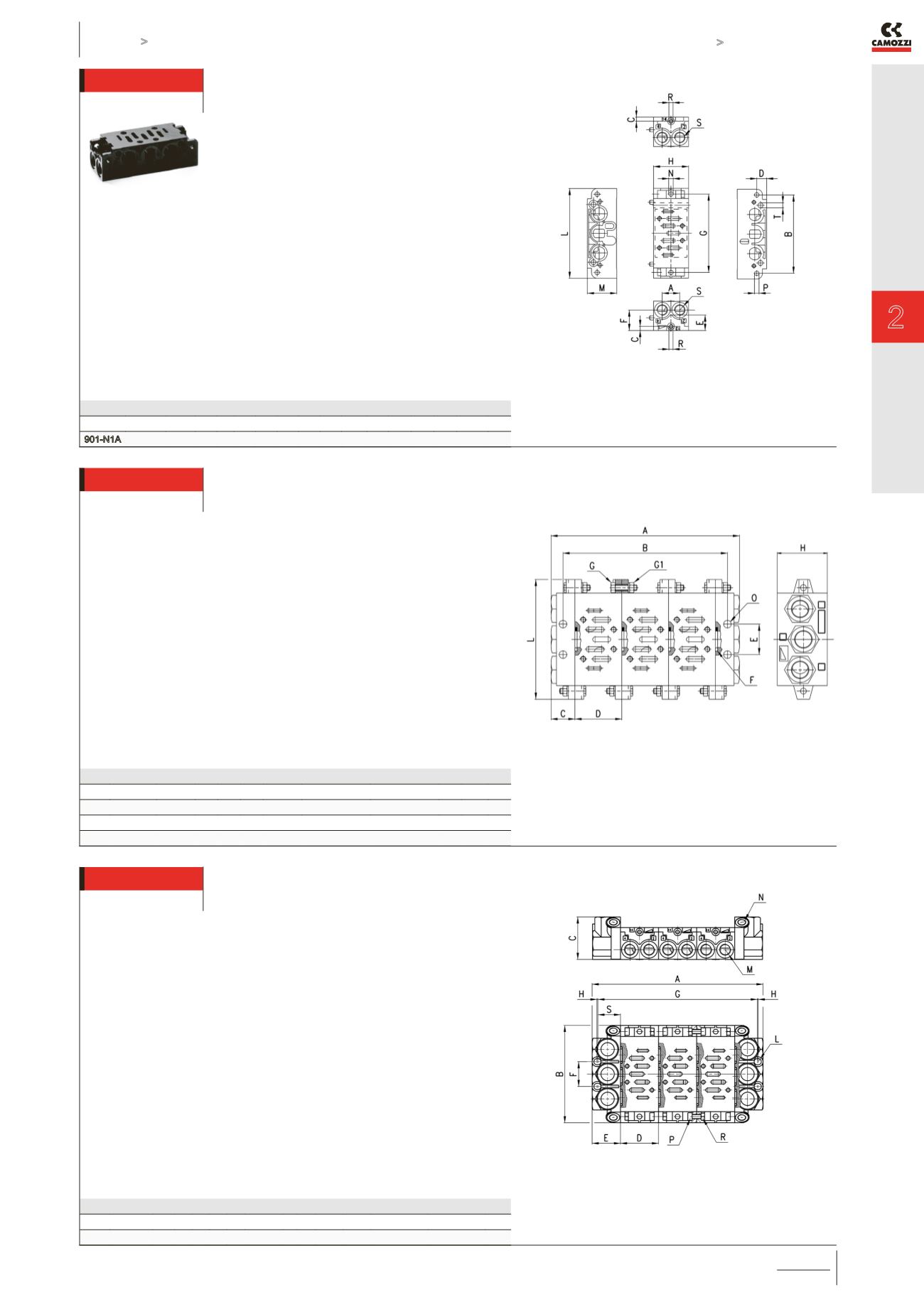

Reihengrundplatte Anschlüsse stirnseitig, gem. Zu- und Abluft
Lieferumfang:
1 Reihengrundplatte
2 Befestigungsschrauben
3 O-Ringe
PRODUKTÜBERSICHT
Mod.
Grösse A B C D E F G H L M N P R S T
901-N1A 1 21.5 96 5 12 19 25 96 43 110 36 5.5 5.5 M5 G1/4 6.2
Montagebeispiel, Batteriemontage (VDMA 24345)
ABMESSUNGEN
Grösse A
B C D E F OR G UNI 5739 G1 UNI 5588 H L O
1 n°D+2C n°D+C 22 43 28 3068
M5X20
M5
46 110 7
2 n°D+2C n°D+C 26 56 35 3093
M6X25
M6
47 135 9
3 n°D+2C n°D+C 30 71 52 4125
M8X25
M8
56 190 12
Montagebeispiel, Batteriemontage, Abgänge stirnseitig
ABMESSUNGEN
Grösse A B C D E F G H L M N UNI 5931 P. UNI 5588 R S
1 N° D+2E 110 48 43 32 28 n°D+25 1 3,5 G1/4 G1/8 M5X14
M5
25,5
