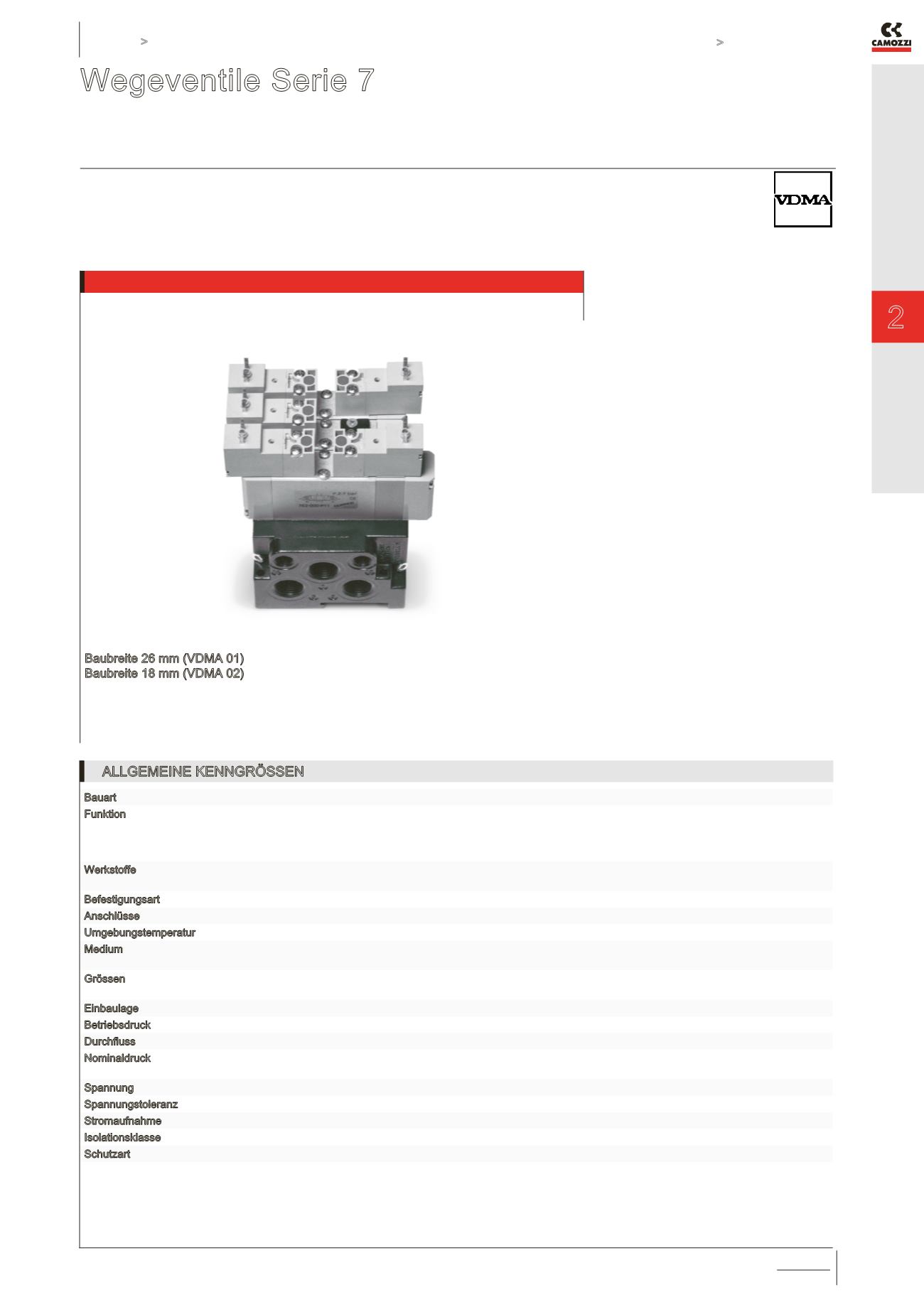

Wegeventile Serie 7
KATALOG
2
/2.25.01
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
Wegeventile Serie 7
VDMA 24563 (ISO 15407-1)
5/2-, 5/3-Wege
Mitte geschlossen, Mitte offen, Mitte belüftet
Baubreite 26 mm (VDMA 01)
Baubreite 18 mm (VDMA 02)
ALLGEMEINE KENNGRÖSSEN
Bauart
Schieberventile (vorgesteuert)
Funktion
5/2, 5/3-Wege
Mitte geschlossen
Mitte offen
Mitte belüftet
Werkstoffe
Körper, Schieber, Grundplatten: AL,
Vorsteuerventil Polyamid - NBR Dichtungen
Befestigungsart
Mit Durchgangsbohrungen
Anschlüsse
Auf Grundplatte
Umgebungstemperatur 0° C min. +50° C max
Medium
Gefilterte, ölfreie Luft, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Grössen
26 mm
18 mm
Einbaulage
Beliebig
Betriebsdruck
P. max 7 bar
Durchfluss
6 bar
Nominaldruck
Qn Grösse 26 mm = 900 Nl/min
Qn Grösse 18 mm = 450 Nl/min
Spannung
Siehe Modellbezeichnung
Spannungstoleranz ± 10%
Stromaufnahme
2W
Isolationsklasse
F
Schutzart
IP 54 (IP 65 mit Stecker DIN 40050)
