Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

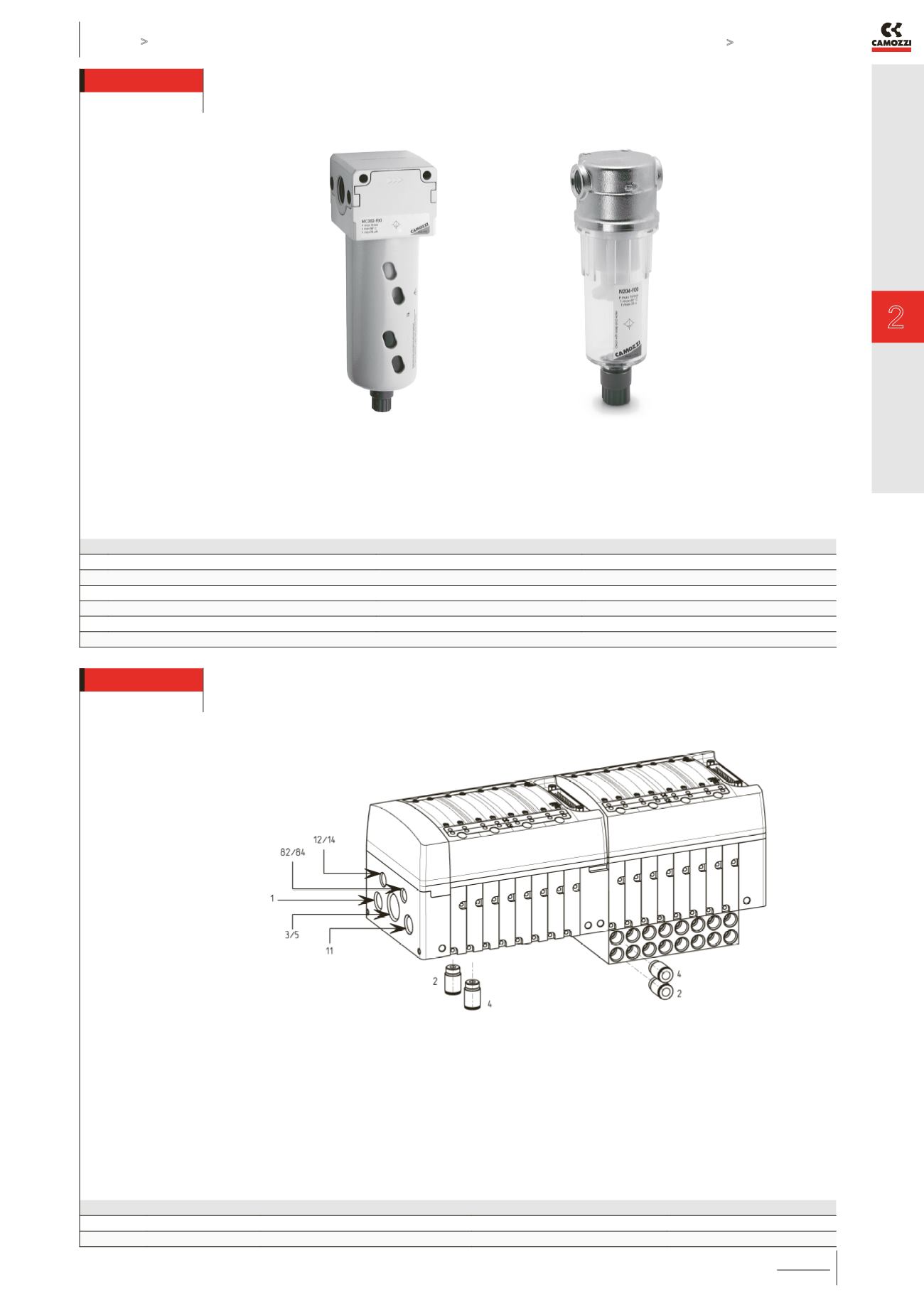

Ventilinsel Serie Y

KATALOG

2

/3.45.05

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Filterelemente

Bei Anwendungen, bei denen die Luftqualität nicht sicher bestimmt werden kann, empfehlen wir, die Ventilinsel

gemäß der Klasse 3 nach DIN ISO 8573-1 zu filtern.

Druckluftklassen nach DIN ISO 8573-1

Klasse

Feststoffe Partikelgrösse

Taupunkt

Ölqualität max. mg/m³

1

0,1 µ

-70°C

0,01

2

1 µ

-40°C

0,1

3

5 µ

-20°C

1

4

15 µ

+3°C

5

5

40 µ

+7°C

25

Filtermodelle:

MC104-F10

MC238-F10

MC202-F10

N108-F10

N104-F10

Anschluss

Die pneumatischen Anschlüsse werden durch Endplatten hergestellt, die verschiedene Anschlussarten

ermöglichen.

Endplatten

Belüftung (1-11)

Entlüftung (3/5)

P-Versorgung Vorsteuerventile (12/14)

Entlüftung Vorsteuerventile (82/84)

Verbraucheranschlüsse (2/4)

G1/4

G1/2

G1/8

G1/8

G1/8
