Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

.

Ventilinsel Serie Y

KATALOG

2

/3.45.07

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

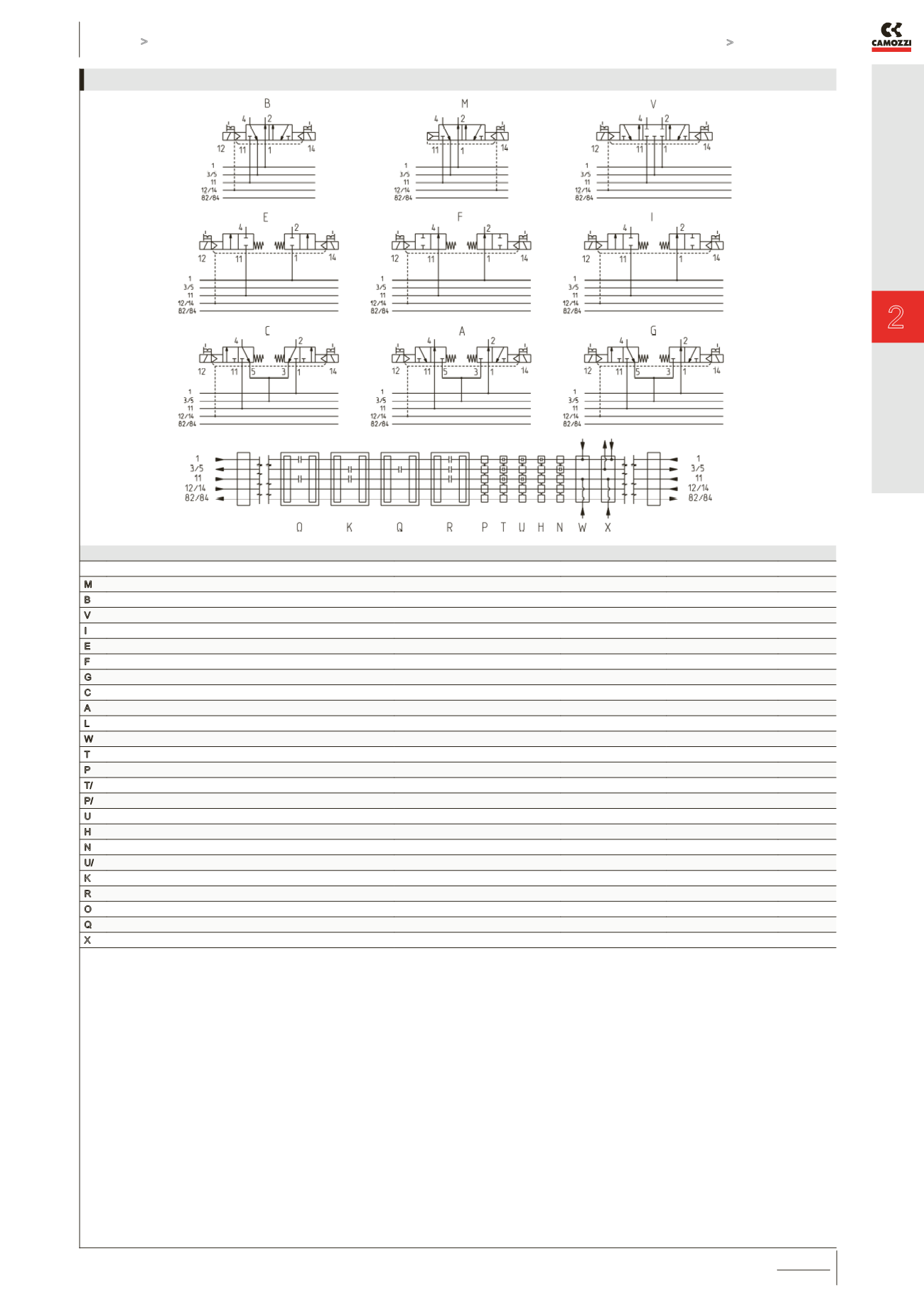

Ventilfunktionen

PRODUKTÜBERSICHT

Code

Funktion

Ansteuerung/Rückstellung

Betriebsdruck (bar)

Vorsteuerdruck (bar)

Symbol

M

5/2 monostabil

Spule/Pneumatische Rückstellung

-0,9 ÷ 10

3 ÷ 7

M

B

5/2 bistabil

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

B

V

5/3 Mittelstellung geschlossen

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

V

I

2 x 2/2 (1 NO + 1 NC)

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

I

E

2 x 2/2 (NC)

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

E

F

2 x 2/2 (NO)

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

F

G

2 x 3/2 (1 NO + 1 NC)

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

G

C

2 x 3/2 (NC)

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

C

A

2 x 3/2 (NO)

Spule/Spule

-0,9 ÷ 10

3 ÷ 7

A

L

Leerposition

-

-

-

L

W

Zwischenplatte Be- und Entlüftung von 2 und 4

-

-

-

W

T

Membrandichtung (Modulabtrennung)

-

-

-

T

P

Moduldichtung (Modulabtrennung)

-

-

-

P

T/

Membrandichtung (Modul- und Deckelabtrennung)

-

-

-

T

P/

Moduldichtung (Modul- und Deckelabtrennung)

-

-

-

P

U

Membrandichtung 3/5 geöffnet

-

-

-

U

H

Membrandichtung 3/5 - 11 geöffnet

-

-

-

H

N

Membrandichtung 1 - 11 geöffnet

-

-

-

N

U/

Membrandichtung 3/5 geöffnet (Modul- und Deckelabtrennung)

-

-

-

U

K

2-fach Modul mit 3/5 - 11 geschlossen

-

-

-

K

R

2-fach Modul mit 3/5 - 1 - 11 geschlossen

-

-

-

R

O

2-fach Modul mit 1 - 11 geschlossen

-

-

-

O

Q

2-fach Modul mit 3 - 5 geschlossen

-

-

-

Q

X

Zwischenplatte Be- und Entlüftung

-

-

-

X
