Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Ventilinsel Serie Y

ANSTEUERN >

KATALOG

>

Version 8.8

/3.45.08

2

ANSTEUERN

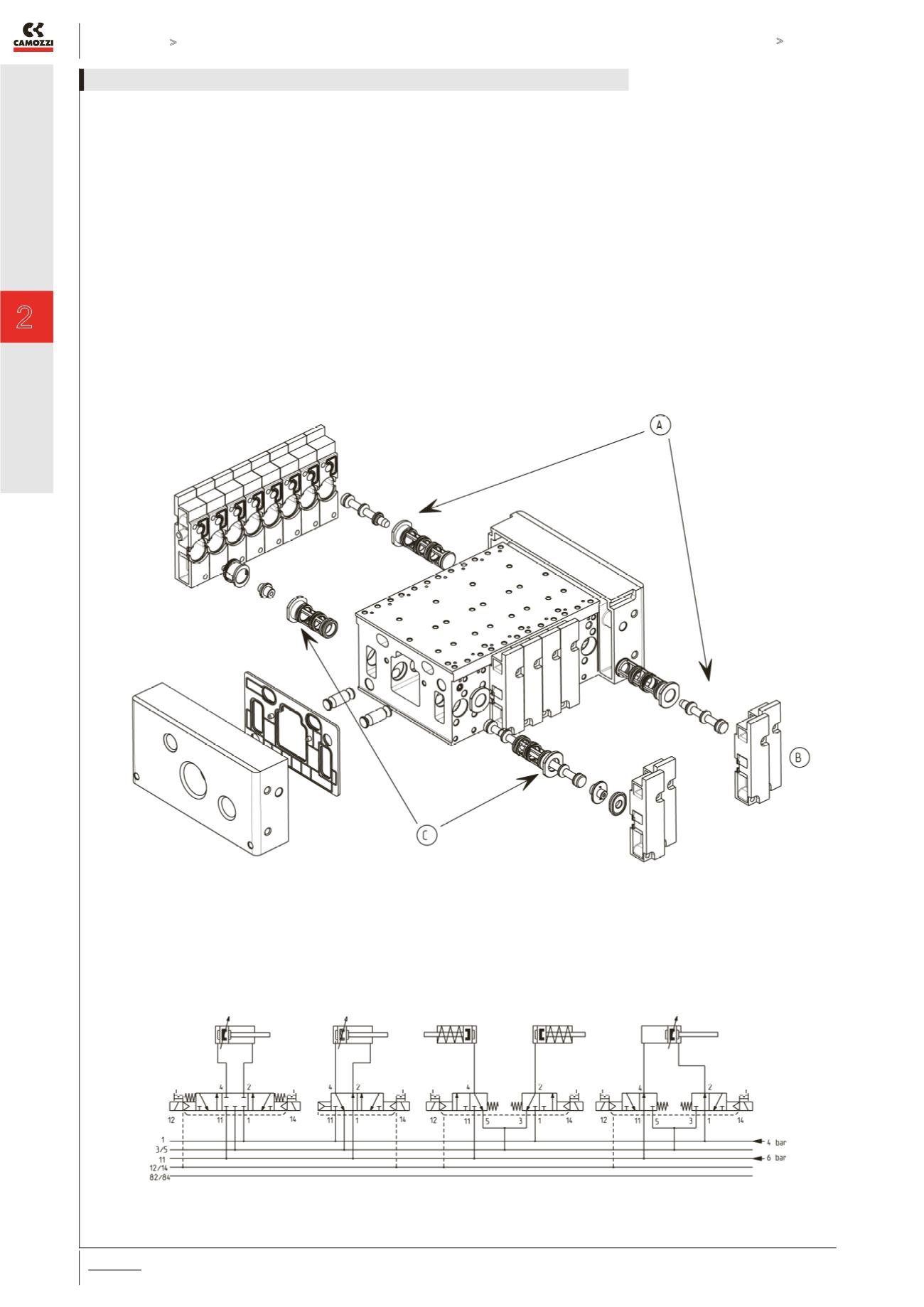

Führungskäfige und Schieber erzeugen Ventilfunktionen

Die Ventilfunktionen ergeben sich durch den Einbau der Führungskäfige/Schieber in die rechtwinklig zu den Ventildeckeln verlaufen-

den Bohrungen. Führungskäfige und Schieber unterscheiden sich entsprechend ihrer Funktion.

(A): Führungskäfig/Schieber 3/2-Wegeventile

(B): Ventildeckel

(C): Führungskäfig/Schieber 5/2-Wegeventile

Bei einer Modifizierung oder Reparatur einer Ventilposition muss der Vorsteuerdeckel “B” demontiert und der Führungskäfig mit

Schieber ersetzt werden.
