Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Ventilinsel Serie Y

ANSTEUERN >

KATALOG

>

Version 8.8

/3.45.10

2

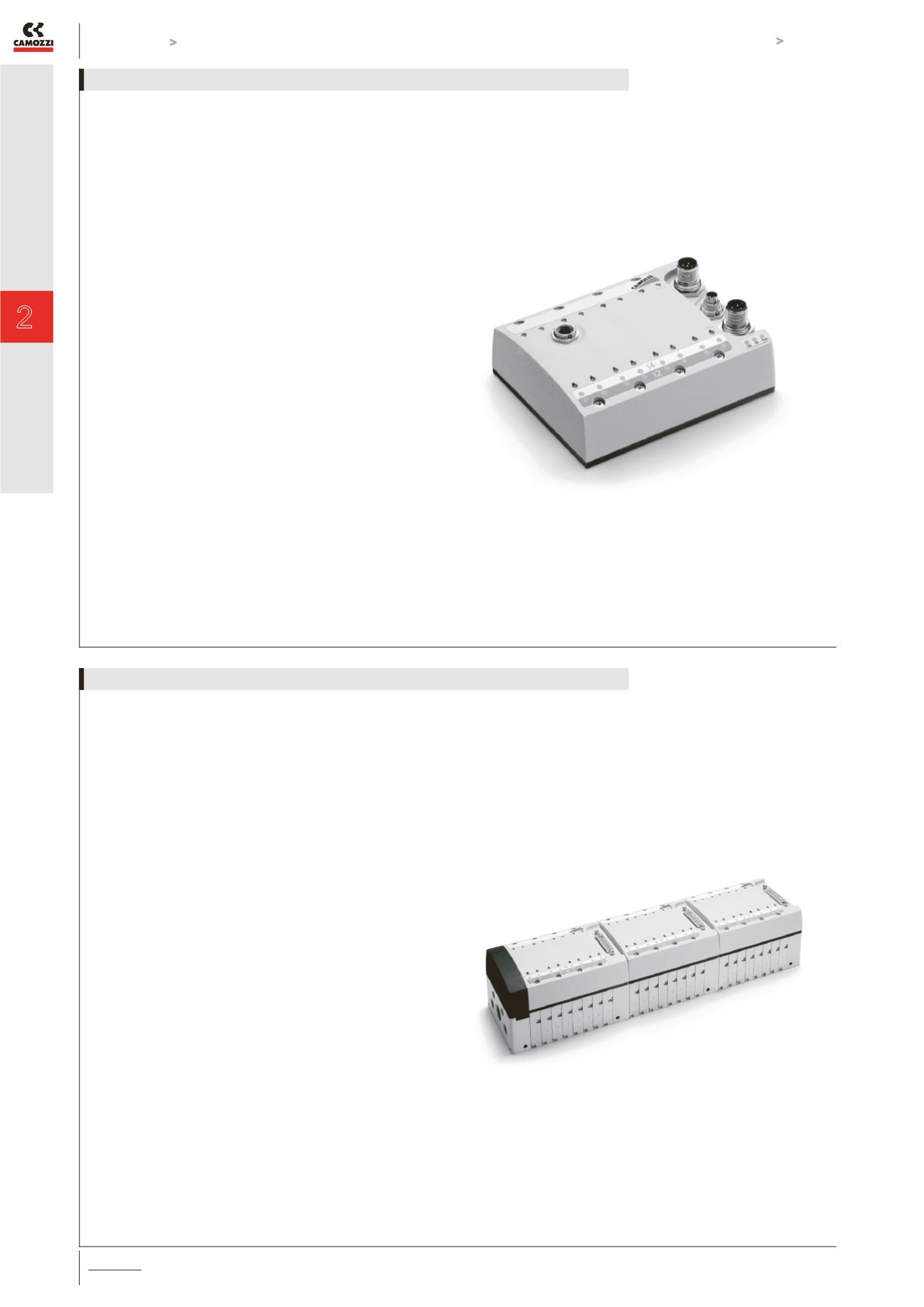

ANSTEUERN

Die Versionen mit Mehrfachstecker SUB-D sowie mit seriellem

Anschluss/BUS verfügen über eine Ventilsteuereinheit mit

Schutzart IP 65.

Die Ventilsteuereinheit beinhaltet:

- Handnotbetätigung bi- und monostabil

Zur Funktion monostabil ist es ausreichend nur zu drücken,

zusätzliche Drehbewegung ermöglicht eine bistabile

Funktion.

- LED zum Anzeigen der Spannung an der Spule

- LED-Anzeigen für die Diagnose bei der seriellen Ausführung

- die Anschlüsse für die elektrischen Verbindungen

- die Elektronik

- die Kontaktelemente zur Verbindung mit den Magnetspulen

Die elektrischen Verbindungen sind als gedruckte

Schaltungen ausgeführt, alle Ausgänge sind gegen

Spannungsspitzen, Verpolung und Kurzschluss geschützt.

Ventilsteuereinheit/serieller Anschluss

Drei verschiedene Ventilsteuereinheiten ermöglichen 4, 6

oder 8 Positionen. Jede Position kann mit einer oder zwei

Magnetspulen ausgerüstet sein. Durch eine zusätzliche

Zwischenplatte können mehrere Ventilinseln miteinander

verbunden werden. Diese Zwischenplatte wird unterhalb der

SUB-D-Stecker montiert.

Die Ventilinsel kann aus 2, 4, 6 oder 8 Ventilpositionen

zusammengesetzt werden. Zwischen den beiden Dichtungen,

die die Kanäle 1 und 11 trennen, muss immer ein zusätzliches

Versorgungsmodul der Type X oder eine Funktion W

vorhanden sein.

Mehrfachstecker - Version SUB-D
