Stopventil, Rückschlagventil Serie VBO und VBU

ANSTEUERN >

KATALOG

>

Version 8.8

/6.10.03

2

ANSTEUERN

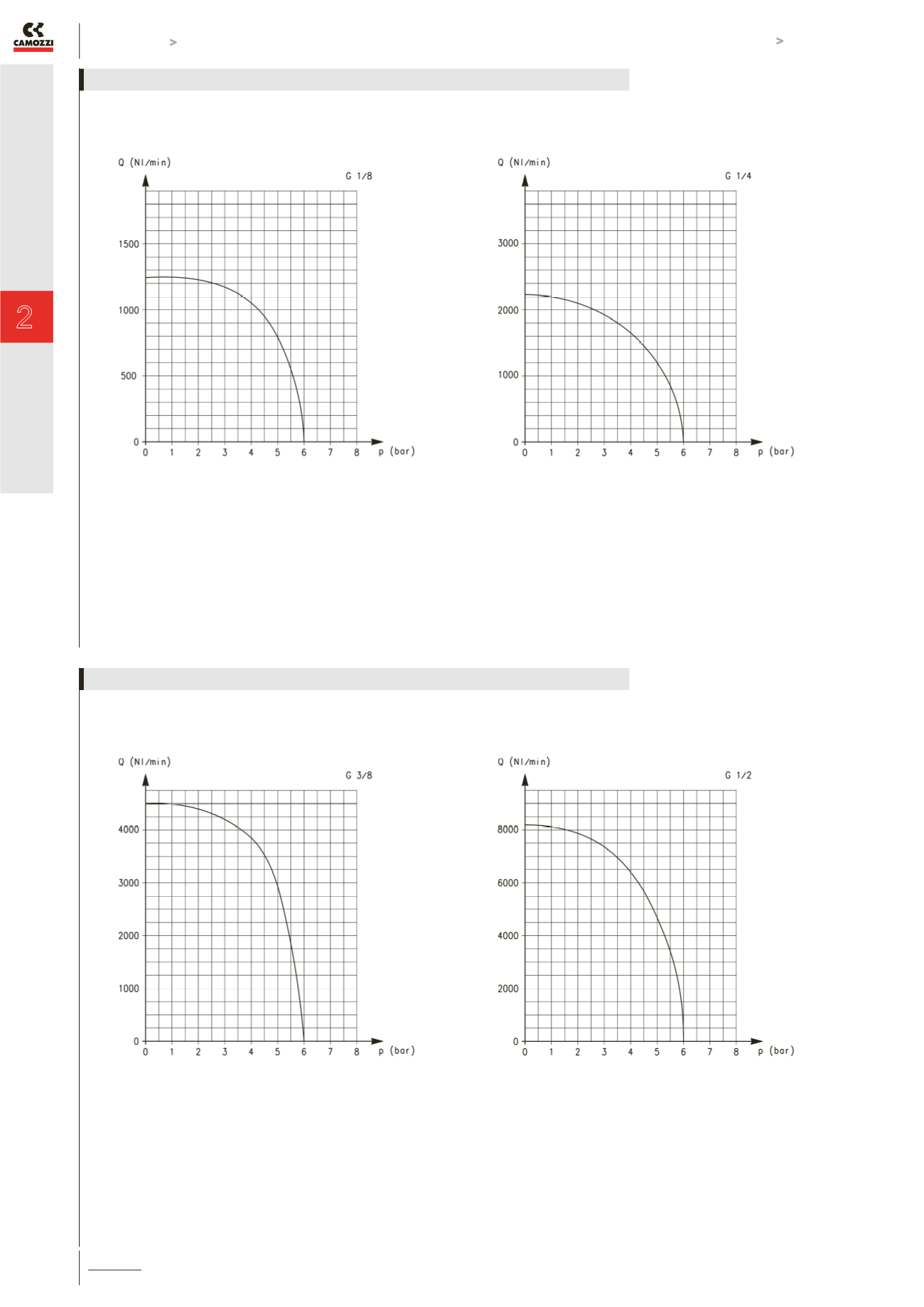

Durchflussdiagramme Mod. VBU und VBO, Anschlüsse G1/8”.

Durchfluss Q (Nl/min.)

Eingangsdruck 6 bar, P = 1 bar

Durchflussdiagramme Mod. VBU und VBO, Anschlüsse G1/4”.

Durchfluss Q (Nl/min.)

Eingangsdruck 6 bar, P = 1 bar

DURCHFLUSSDIAGRAMME

Durchflussdiagramme Mod. VBU und VBO, Anschlüsse G3/8”.

Durchfluss Q (Nl/min.)

Eingangsdruck 6 bar, P = 1 bar

Durchflussdiagramme Mod. VBU und VBO, Anschlüsse G1/2”.

Durchfluss Q (Nl/min.)

Eingangsdruck 6 bar, P = 1 bar

DURCHFLUSSDIAGRAMME
