Ventile Serie SCU, MCU, SVU, MVU, SCO und MCO KATALOG
2
/7.05.01 2
> Version 8.8 ANSTEUERN >
ANSTEUERN

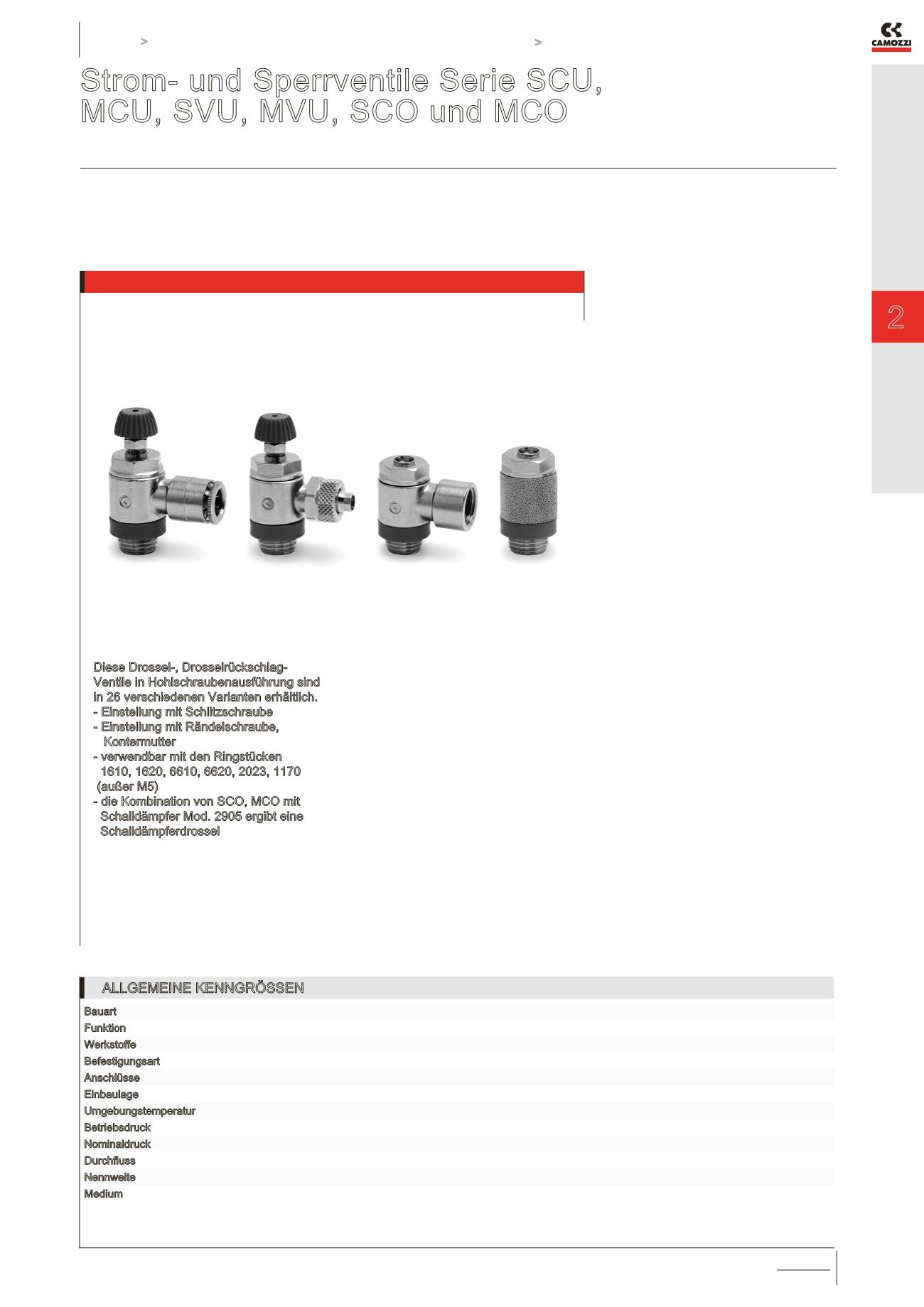

Strom- und Sperrventile Serie SCU,
MCU, SVU, MVU, SCO und MCO
Hohlschraubenausführung
Drossel-, Drosselrückschlag-Funktion
Anschlüsse M5, G1/8”, G1/4”, G3/8”, G1/2”
Diese Drossel-, Drosselrückschlag-
Ventile in Hohlschraubenausführung sind
in 26 verschiedenen Varianten erhältlich.
- Einstellung mit Schlitzschraube
- Einstellung mit Rändelschraube,
Kontermutter
- verwendbar mit den Ringstücken
1610, 1620, 6610, 6620, 2023, 1170
(außer M5)
- die Kombination von SCO, MCO mit
Schalldämpfer Mod. 2905 ergibt eine
Schalldämpferdrossel
- M5-Ventile nur in Verbindung mit
Ringstücken 1610 - M6, 1620 - M6,
6610 - M6, 6620 - M6, 2023 - M6
Lieferumfang: Ventil, O-Ring, Dichtringe.
Zur Beachtung:
Abluft-gedrosselt bedeutet
- auf Ventil mit Ringstück bezogen
Drosselung vom Ventilgewinde zum
Ringstück (Schlauch, Rohr).
Zuluft-gedrosselt analog in
Gegenrichtung.
ALLGEMEINE KENNGRÖSSEN
Bauart Drehspindelventil
Funktion Drossel-, Drosselrückschlag-Ventile
Werkstoffe Körper und Einstellschraube M5 Edelstahl, 1/8” - 1/4” - 3/8” - 1/2” Messing, Dichtungen NBR
Befestigungsart Mit Aussengewinde in Zylinder, Ventile
Anschlüsse M5 - G1/8” - G1/4” - G3/8” - G1/2”
Einbaulage Beliebig
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft -20°C)
Betriebsdruck 1 ÷ 10 bar
Nominaldruck 6 bar
Durchfluss Siehe Diagramm
Nennweite M5 = 1,5 mm - G1/8” = 2 mm - G1/4” = 4 mm G3/8” = 7 mm - G1/2” = 12 mm
Medium Gefilterte Druckluft
