Ventile Serie SCU, MCU, SVU, MVU, SCO und MCO

ANSTEUERN >

KATALOG

>

Version 8.8

/7.05.02

2

ANSTEUERN

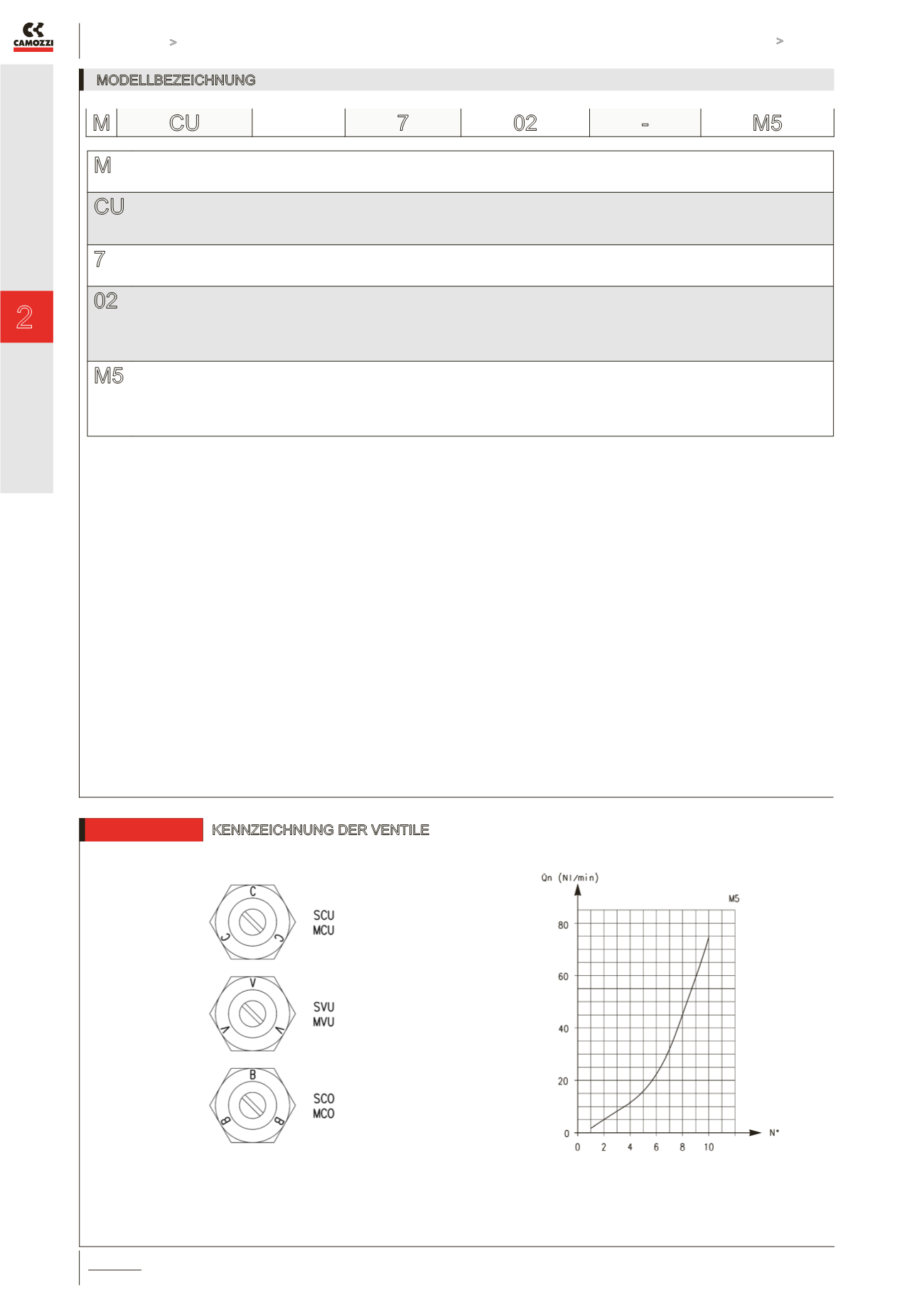

MODELLBEZEICHNUNG

M

EINSTELLUNG

M = Hand

S = Schraubendreher

CU

FUNKTION /DROSSELRICHTUNG

CU = Abluft-gedrosselt, Zuluft frei (Rückschlag)

VU = Zuluft-gedrosselt, Abluft frei (Rückschlag)

CO = beide Richtungen gedrosselt

7

KONSTRUKTION

6 = Drehspindel, Schlitzschraube

7 = Drehspindel, Rändelschraube mit Kontermutter

02

NENNWEITE

02 = ø 1,5 max.

04 = ø 2 max.

06 = ø 4 max.

08 = ø 7 max.

10 = ø 12 max.

M5

ANSCHLÜSSE

M5

1/8”

1/4”

3/8”

1/2”

Auswahlkriterien: 1. Ermitteln der Nl/min. (siehe Tabelle Zylinder), 2. zur Verfügung stehende Zeit festlegen,

3. geeignetes Ventil entsprechend Qn/N°- Kurve auswählen.

M CU

7

02

-

M5

6512

KENNZEICHNUNG DER VENTILE

KENNZEICHNUNG DER VENTILE:

SCU; MCU = direkt im Zylinder montieren

SVU; MVU = direkt im Ventil montieren

SCO; MCO = direkt im Zylinder oder Ventil montieren

*Qn Drossel geöffnet + Rückschlagweg = 70 Nl/min.

nur Rückschlagweg = 33 Nl/min.

*Qn = Eingangsdruck 6 bar, Δp = 1 bar

N°= Spindelumdrehungen
