Ventile Serie SCU, MCU, SVU, MVU, SCO und MCO

ANSTEUERN >

KATALOG

>

Version 8.8

/7.05.04

2

ANSTEUERN

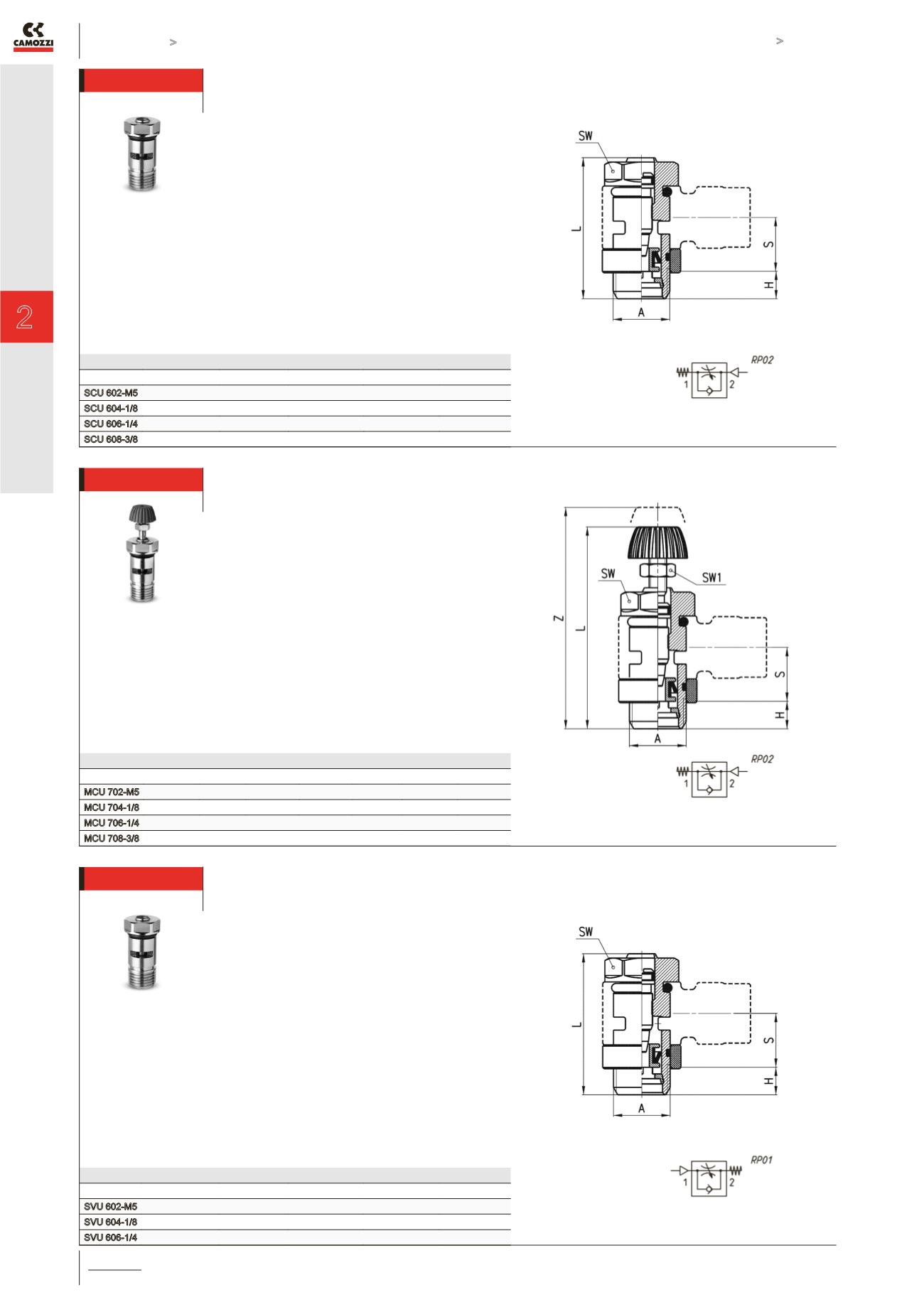

Drosselrückschlagventile Serie SCU

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm,

G3/8” = 7 mm

Drosselrichtung: Abluft (Gewinde → Ringstück)

Einstellung mit Schraubendreher

Montage möglich mit Schwenkringstück 6610; 6620;

1610; 1620; 2023; 1170.

PRODUKTÜBERSICHT

Mod.

A

H

L

S

SW

SCU 602-M5

M5

3,5

21,5

5,5

8

SCU 604-1/8

G1/8

5

31,5

12,5

12

SCU 606-1/4

G1/4

6

32,5

12,5

15

SCU 608-3/8

G3/8

7

40,5

12,5

18

M5 nur in Verbindung mit M6-

Ringstücken!

Drosselrückschlagventile Serie MCU

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm,

G3/8” = 7 mm

Drosselrichtung: Abluft (Gewinde → Ringstück)

Einstellung per Hand, Kontermutter

Montage möglich mit Schwenkringstück 6610; 6620;

1610; 1620; 2023; 1170.

PRODUKTÜBERSICHT

Mod.

A

H

L

S

SW SW1

Z

MCU 702-M5 M5

3,5

31

5,5

8

5,5

35

MCU 704-1/8 G1/8

5

41

12,5

12

7

46

MCU 706-1/4 G1/4

6

43,5

12,5

15

7

49

MCU 708-3/8 G3/8

7

52,5

12,5

18

10

60,5

M5 nur in Verbindung mit M6-

Ringstücken!

Drosselrückschlagventile Serie SVU

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm

Drosselrichtung: Zuluft (Ringstück → Gewinde)

Einstellung mit Schraubendreher

Montage möglich mit Schwenkringstück 6610; 6620;

1610; 1620; 2023; 1170.

PRODUKTÜBERSICHT

Mod.

A

H

L

S

SW

SVU 602-M5

M5

3,5

21,5

5,5

8

SVU 604-1/8

G1/8

5

31,5

12,5

12

SVU 606-1/4

G1/4

6

32,5

12,5

15

M5 nur in Verbindung mit M6-

Ringstücken!
