Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

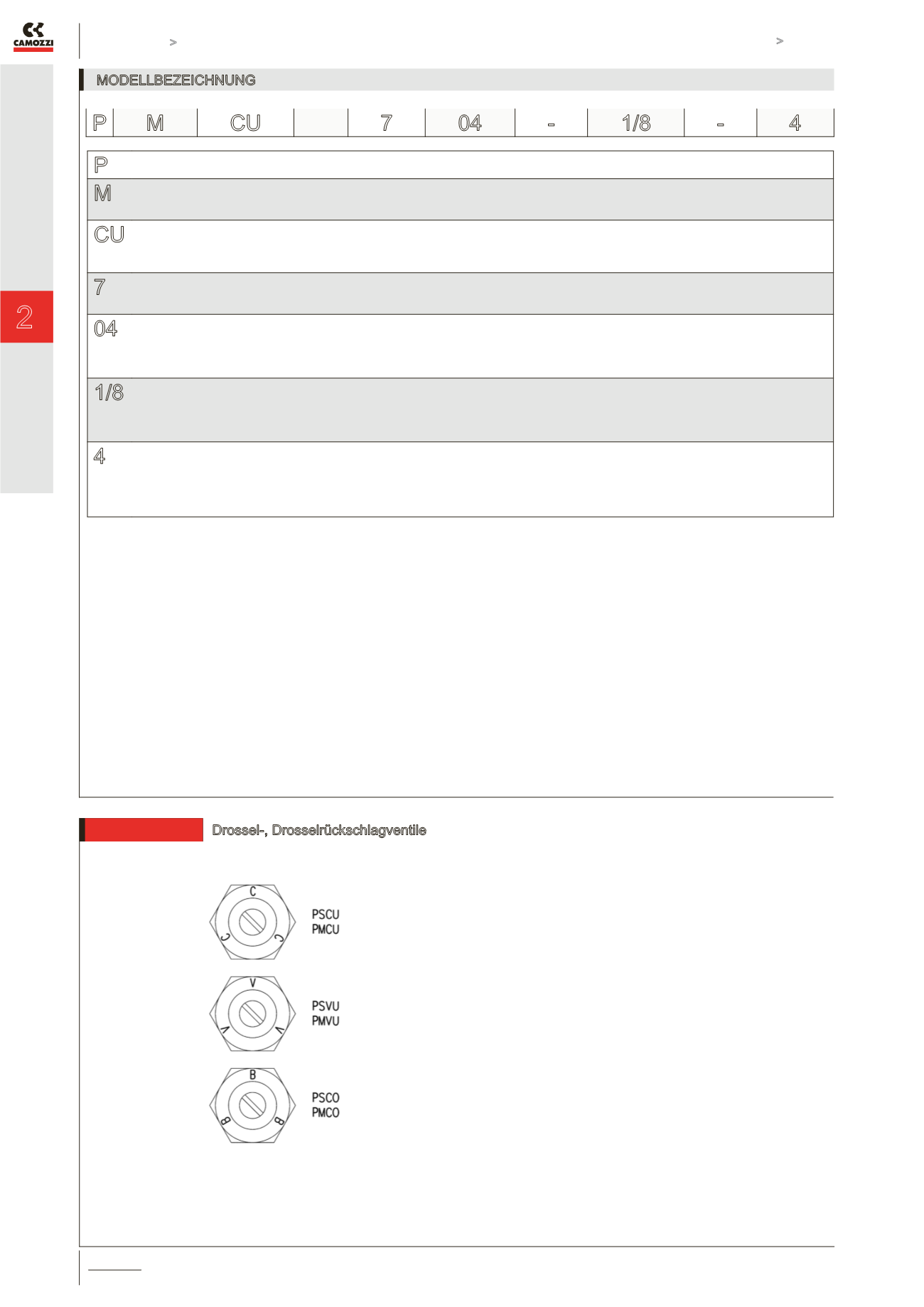

Ventile Serie PSCU, PMCU, PSVU, PMVU, PSCO und PMCO

ANSTEUERN >

KATALOG

>

Version 8.8

/7.07.02

2

ANSTEUERN

MODELLBEZEICHNUNG

P

Serie

M

Einstellung:

M = Hand

S = Schraubendreher

CU

Funktion / Drosselrichtung

CU = Abluft gedrosselt, Zuluft frei (Rückschlag)

VU = Zuluft gedrosselt, Abluft frei (Rückschlag)

CO = beide Richtungen gedrosselt

7

Konstruktion:

6 = Drehspindel, Schlitzschraube

7 = Drehspindel, Rändelschraube mit Kontermutter

04

Nennweite:

02 = Ø 1,5 mm MAX

04 = Ø 2 mm MAX

06 = Ø 4 mm MAX

08 = Ø 7 mm MAX

1/8

Anschlüsse:

M5 = M5

1/8 = G1/8”

1/4 = G1/4”

3/8 = G3/8”

4

Schlauch:

4 = Ø 4mm

6 = Ø 6mm

8 = Ø 8mm

10 = Ø 10mm

12 = Ø 12mm

Auswahlkriterien: 1. Ermitteln der gewünschten Durchflussmengen in NI/min (siehe Tabelle Zylinder), 2. Festlegen der gewünschten Ausfahr- bzw. Einfahrzeit des Zylinders, 3.

geeignetes Ventil entsprechend QN/N° -Kurve auswählen.

P M CU

7

04

-

1/8

-

4

6512

Drossel-, Drosselrückschlagventile

KENNZEICHNUNG DER VENTILE:

PSCU - PMCU = direkt im Zylinder montieren

PSVU - PMVU = direkt im Ventil montieren

PSCO - PMCO = direkt im Zylinder oder Ventil montieren
