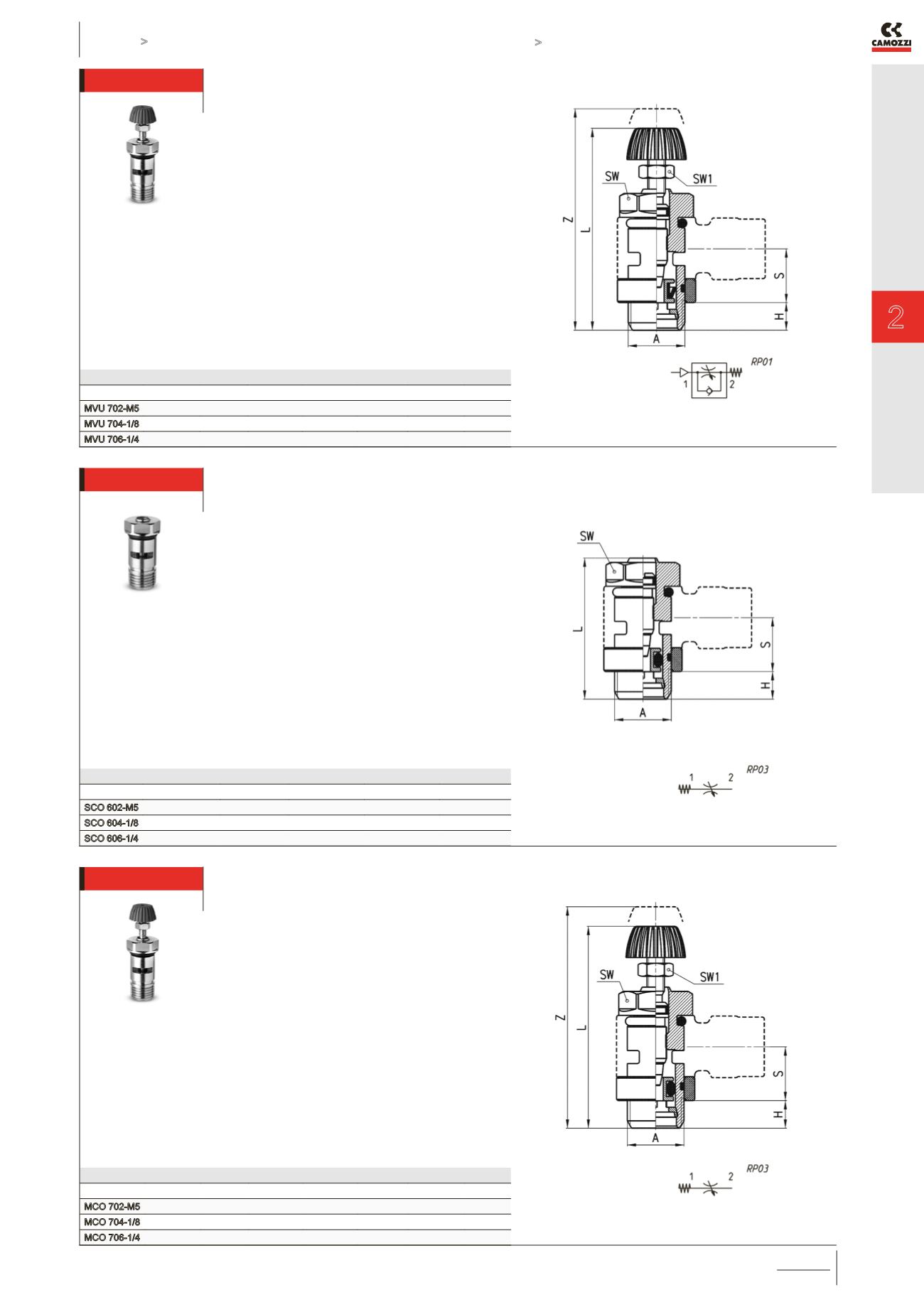

Ventile Serie SCU, MCU, SVU, MVU, SCO und MCO

KATALOG

2

/7.05.05

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Drosselrückschlagventile Serie MVU

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm

Drosselrichtung: Zuluft (Ringstück→ Gewinde)

Einstellung per Hand, Kontermutter

Montage möglich mit Schwenkringstück 6610; 6620;

1610; 1620; 2023; 1170.

PRODUKTÜBERSICHT

Mod.

A

H

L

S

SW SW1

Z

MVU 702-M5

M5

3,5

31

5,5

8

5,5

35

MVU 704-1/8 G1/8

5

41

12,5

12

7

46

MVU 706-1/4 G1/4

6

43,5

12,5

15

7

49

M5 nur in Verbindung mit M6-

Ringstücken!

Drosselventile Serie SCO

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm

Drosselrichtung: Beide Richtungen gedrosselt

Einstellung mit Schraubendreher

Montage möglich mit Schwenkringstück 6610; 6620;

1610; 1620; 2023; 1170; 2905.

PRODUKTÜBERSICHT

Mod.

A

H

L

S

SW

SCO 602-M5

M5

3,5

21,5

5,5

8

SCO 604-1/8

G1/8

5

31,5

12,5

12

SCO 606-1/4

G1/4

6

32,5

12,5

15

M5 nur in Verbindung mit M6-

Ringstücken!

Drosselventile Serie MCO

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm

Drosselrichtung: Beide Richtungen gedrosselt

Einstellung per Hand, Kontermutter

Montage möglich mit Schwenkringstück 6610; 6620;

1610; 1620; 2023; 1170; 2905.

PRODUKTÜBERSICHT

Mod.

A

H

L

S

SW SW1

Z

MCO 702-M5

M5

3,5

31

5,5

8

5,5

35

MCO 704-1/8 G1/8

5

41

12,5

12

7

46

MCO 706-1/4 G1/4

6

43,5

12,5

15

7

49

M5 nur in Verbindung mit M6-

Ringstücken!
