Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Ventile Serie TMCU, TMVU und TMCO

ANSTEUERN >

KATALOG

>

Version 8.8

/7.10.03

2

ANSTEUERN

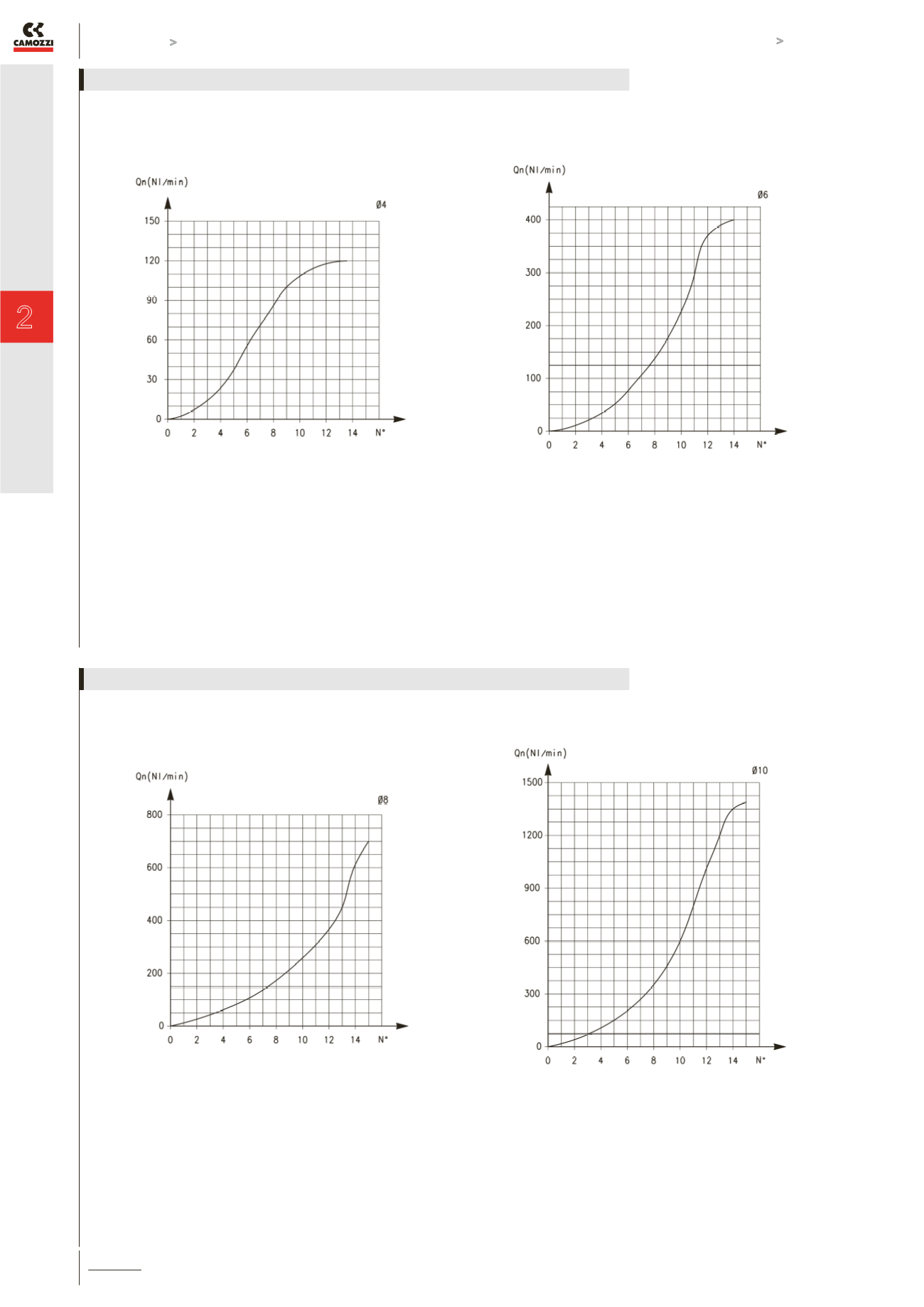

SCHLAUCH Ø 4 mm

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geöffnet +

Rückschlagweg: 400 NL/min

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geschlossen, nur

Rückschlagweg: 280 Nl/min

Anmerkung: Qn-Basis: 6 bar und ΔP= 1 bar

N° = Anzahl der Spindelumdrehungen

SCHLAUCH Ø 6 mm

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geöffnet +

Rückschlagweg: 550 NL/min

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geschlossen, nur

Rückschlagweg: 280 NL/min

Anmerkung: Qn-Basis: 6 bar ΔP= 1 bar

N° = Anzahl der Spindelumdrehungen

DROSSEL-, DROSSELRÜCKSCHLAGVENTILE

SCHLAUCH Ø 8 mm

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geöffnet +

Rückschlagweg: 890 NL/min

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geschlossen, nur

Rückschlagweg: 460 NL/min

Anmerkung: Qn-Basis: 6 bar und ΔP= 1 bar

N° = Anzahl der Spindelumdrehungen

SCHLAUCH Ø 10 mm

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geöffnet:

Ø 10-1200 (Nl/min)/Ø 12-1250 (Nl/min)

Durchfluss Qn (Nl/min.) von 2 → 1 Drossel geschlossen: Ø 10-

600 (Nl/min)/Ø 12-600 (Nl/min)

Anmerkung: Qn-Basis: 6 bar und ΔP= 1bar

N° = Anzahl der Spindelumdrehungen

DROSSEL-, DROSSELRÜCKSCHLAGVENTILE
