Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

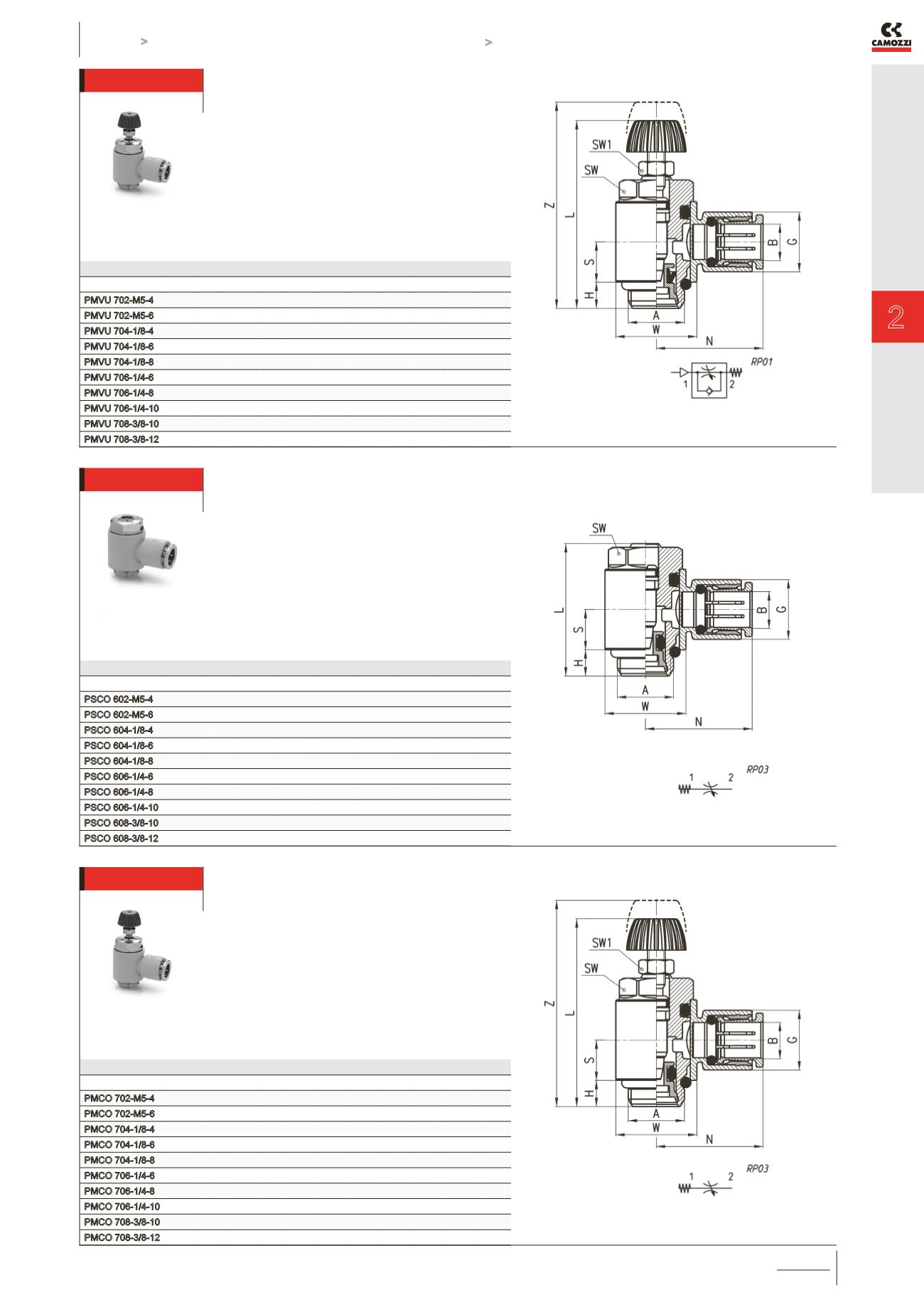

Ventile Serie PSCU, PMCU, PSVU, PMVU, PSCO und PMCO

KATALOG

2

/7.07.05

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Drosselrückschlagventile Serie PMVU

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm,

G3/8”=7mm

Drosselrichtung: Zuluft (Ringstück→ Gewinde)

Einstellung per Hand, Kontermutter

PRODUKTÜBERSICHT

Mod.

A B G H L

N S W SW SW1 Z

PMVU 702-M5-4 M5 4 8.6 3.5 31 18 5.7 8 8 5.5 35

PMVU 702-M5-6 M5 6 10.4 3.5 31 19 5.7 8 8 5.5 35

PMVU 704-1/8-4 G1/8 4 11.6 5 36.5 21 7.75 14 12 7 42.5

PMVU 704-1/8-6 G1/8 6 11.6 5 36.5 21 7.75 14 12 7 42.5

PMVU 704-1/8-8 G1/8 8 13.9 5 36.5 22.5 7.75 14 12 7 42.5

PMVU 706-1/4-6 G1/4 6 13.9 6 42 24.5 9.25 18.6 15 7

48

PMVU 706-1/4-8 G1/4 8 13.9 6 42 24.5 9.25 18.6 15 7

48

PMVU 706-1/4-10 G1/4 10 16.1 6 42 27 9.25 18.6 15 7

48

PMVU 708-3/8-10 G3/8 10 20.2 7 48.5 29 11 22 18 10 56.5

PMVU 708-3/8-12 G3/8 12 20.2 7 48.5 29 11 22 18 10 56.5

Drosselventile Serie PSCO

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm,

G3/8”=7mm

Drosselrichtung: Beide Richtungen gedrosselt

Einstellung mit Schraubendreher

PRODUKTÜBERSICHT

Mod.

A

B G H L

N

S

W SW

PSCO 602-M5-4 M5

4

8.6 3.5 21.5

18

5.7

8

8

PSCO 602-M5-6 M5

6 10.4 3.5 21.5

19

5.7

8

8

PSCO 604-1/8-4 G1/8 4 11.6 5

27

21

7.75

14

12

PSCO 604-1/8-6 G1/8 6 11.6 5

27

21

7.75

14

12

PSCO 604-1/8-8 G1/8 8 13.9 5

27

22.5 7.75

14

12

PSCO 606-1/4-6 G1/4 6 13.9 6 30.5 24.5 9,25 18.6 15

PSCO 606-1/4-8 G1/4 8 13.9 6 30.5 24.5 9.25 18.6 15

PSCO 606-1/4-10 G1/4 10 16.1 6 30.5

27

9.25 18.6 15

PSCO 608-3/8-10 G3/8 10 20.2 7 36.5

29

11

22

18

PSCO 608-3/8-12 G3/8 12 20.2 7 36.5

29

11

22

18

Drosselventile Serie PMCO

Anschlüsse/Nennweiten

M5 = 1,5 mm, G1/8” = 2 mm, G1/4” = 4 mm,

G3/8”=7mm

Drosselrichtung: Beide Richtungen gedrosselt

Einstellung per Hand, Kontermutter

PRODUKTÜBERSICHT

Mod.

A B G H L

N S W SW SW1 Z

PMCO 702-M5-4 M5 4 8.6 3.5 31 18 5.7 8 8 5.5 35

PMCO 702-M5-6 M5 6 10.4 3.5 31 19 5.7 8 8 5.5 35

PMCO 704-1/8-4 G1/8 4 11.6 5 36.5 21 7.75 14 12 7 42.5

PMCO 704-1/8-6 G1/8 6 11.6 5 36.5 21 7.75 14 12 7 42.5

PMCO 704-1/8-8 G1/8 8 13.9 5 36.5 22.5 7.75 14 12 7 42.5

PMCO 706-1/4-6 G1/4 6 13.9 6 42 24.5 9.25 18.6 15 7

48

PMCO 706-1/4-8 G1/4 8 13.9 6 42 24.5 9.25 18.6 15 7

48

PMCO 706-1/4-10 G1/4 10 16.1 6 42 27 9.25 18.6 15 7

48

PMCO 708-3/8-10 G3/8 10 20.2 7 48.5 29 11 22 18 10 56.5

PMCO 708-3/8-12 G3/8 12 20.2 7 48.5 29 11 22 18 10 56.5
