2
Ventile Serie RFU und RFO
ANSTEUERN >
KATALOG
>
Version 8.8
/7.20.02
2
ANSTEUERN

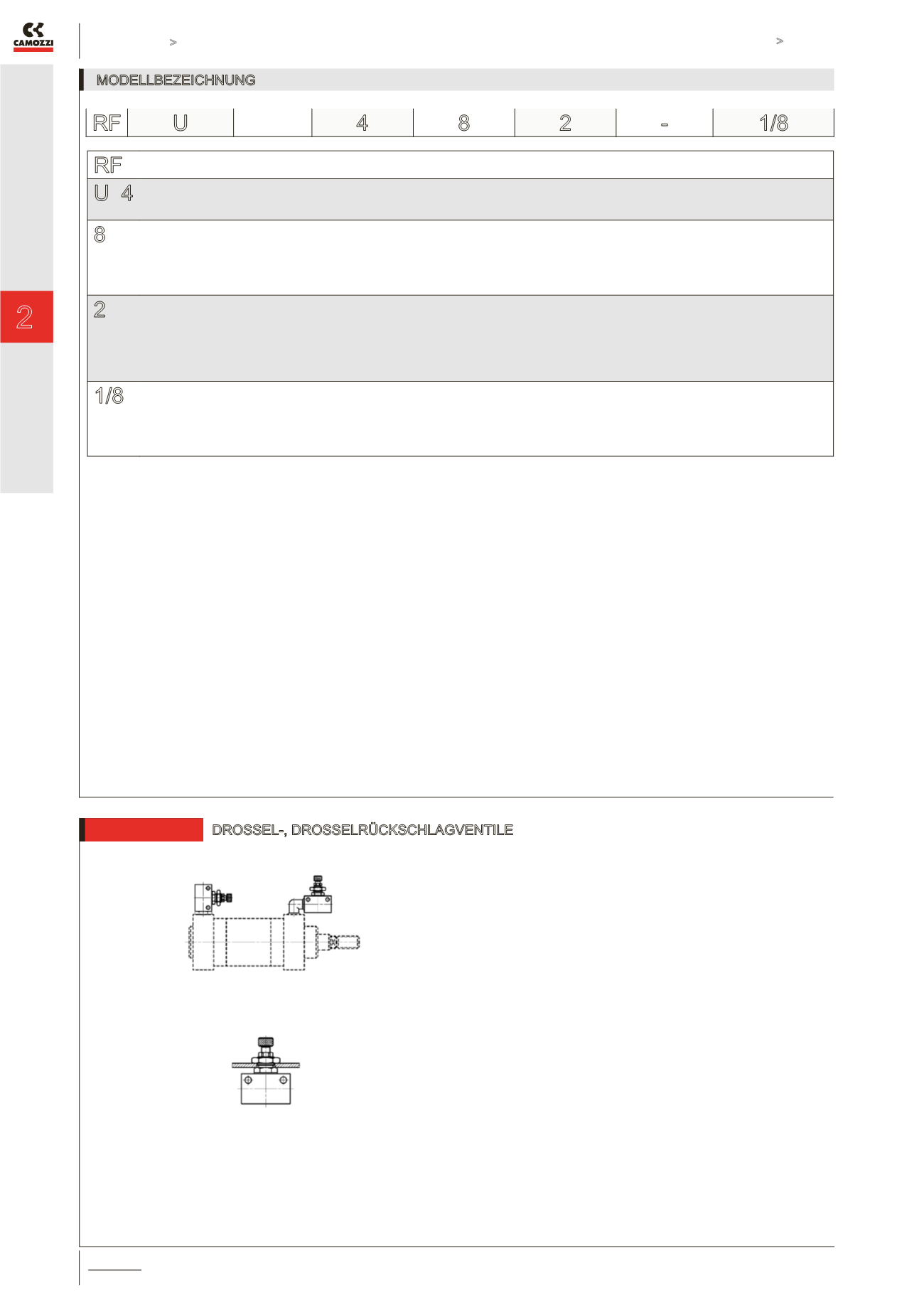

MODELLBEZEICHNUNG
RF
SERIE
U 4
FUNKTION
U 4 = Drosselrückschlag
O 3 = Drossel-Funktion
8
ANSCHLÜSSE
4 = G1/4
5 = M5
6 = G3/8
7 = G1/2
8 = G1/8
2
DROSSELBEREICH
2 = ø 1.5 mm max (nur Anschluss M5)
ø 2 mm max (nur Anschluss 1/8)
3 = ø 3 mm max (nur Anschluss 1/8)
4 = ø 4 mm max (nur Anschluss 1/4)
6 = ø 6 mm max (nur Anschluss 1/4)
7 = ø 7 mm max (nur Anschluss 3/8, 1/2)
1/8
ANSCHLÜSSE
M5
1/8
1/4
3/8
1/2
Auswahlkriterien:
1. Ermitteln der gewünschten Nl/min. (siehe Tabelle Zylinder)2. zur Verfügung stehende Zeit festlegen
3. geeignetes Ventil entsprechend Qn/N°-Kurve auswählen!
RF U
4
8
2
-
1/8
6512
DROSSEL-, DROSSELRÜCKSCHLAGVENTILE
