Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Ventile Serie GSCU, GMCU, GSCO und GMCO

KATALOG

2

/7.15.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

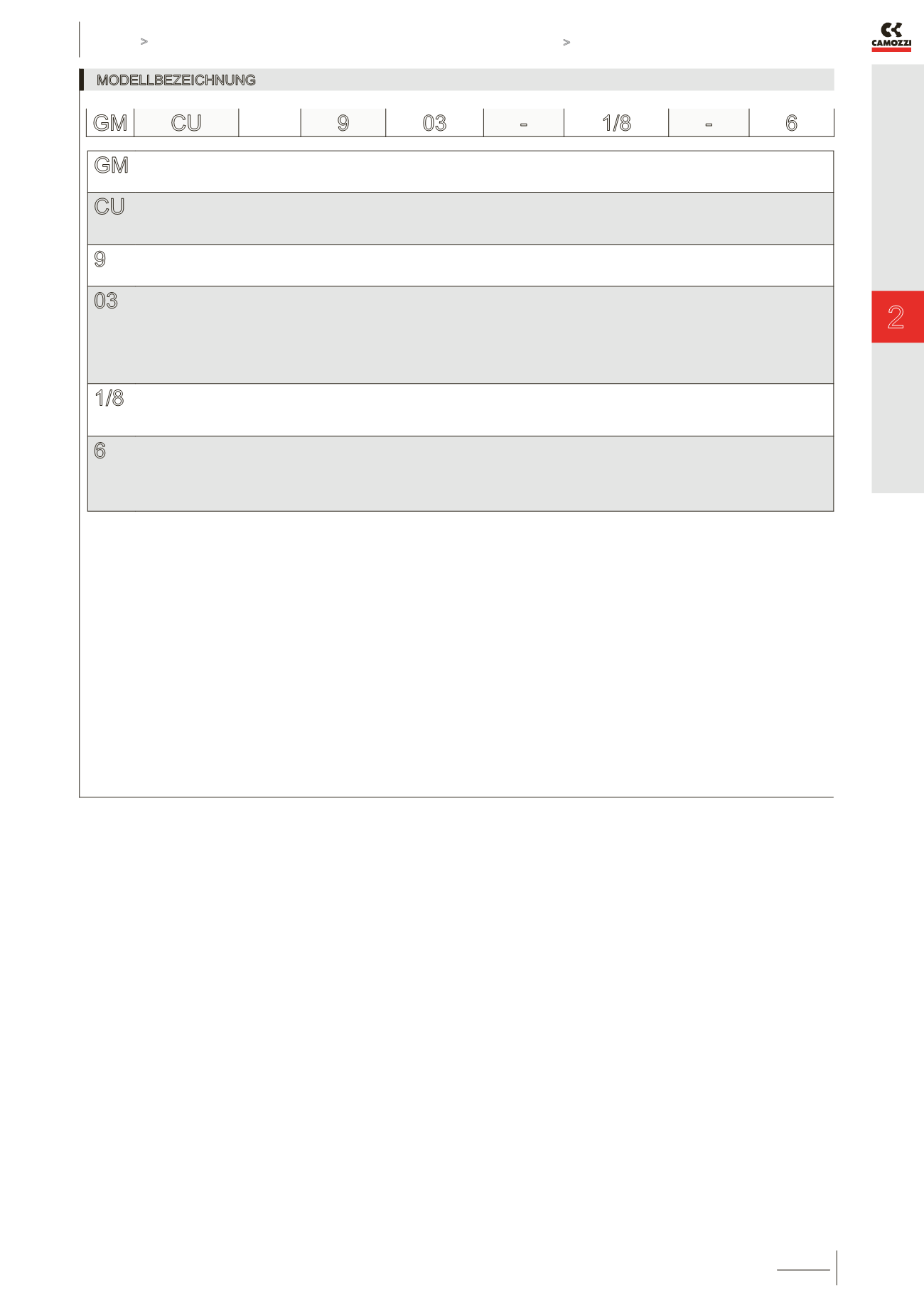

MODELLBEZEICHNUNG

GM

EINSTELLUNG

GM = Hand

GS = Schraubendreher

CU

FUNKTION/DROSSELRICHTUNG

CU = Abluft-gedrosselt, Zuluft frei (Rückschlag)

VU = Zuluft-gedrosselt, Abluft frei (Rückschlag)

CO = beide Richtungen gedrosselt

9

KONSTRUKTION

8 = Drehspindel, Schlitzschraube

9 = Drehspindel, Rändelschraube mit Kontermutter

03

REGELBEREICH

NW mm ø Schlauch mm

13 = 1,5 3

14 = 1,5 4

03 = 3,5 6

04 = 3,5 8

05 = 5 8

06 = 5 10

1/8

ANSCHLÜSSE

M5

1/8”

1/4”

6

Ø SCHLAUCH mm

3

4

6

8

10

GM CU

9

03

-

1/8

-

6
