Ventile Serie GSCU, GMCU, GSCO und GMCO

ANSTEUERN >

KATALOG

>

Version 8.8

/7.15.03

2

ANSTEUERN

Auswahlkriterien

1 - Ermitteln der Nl/min. (siehe Tabelle Zylinder)

2 - zur Verfügung stehende Zeit festlegen

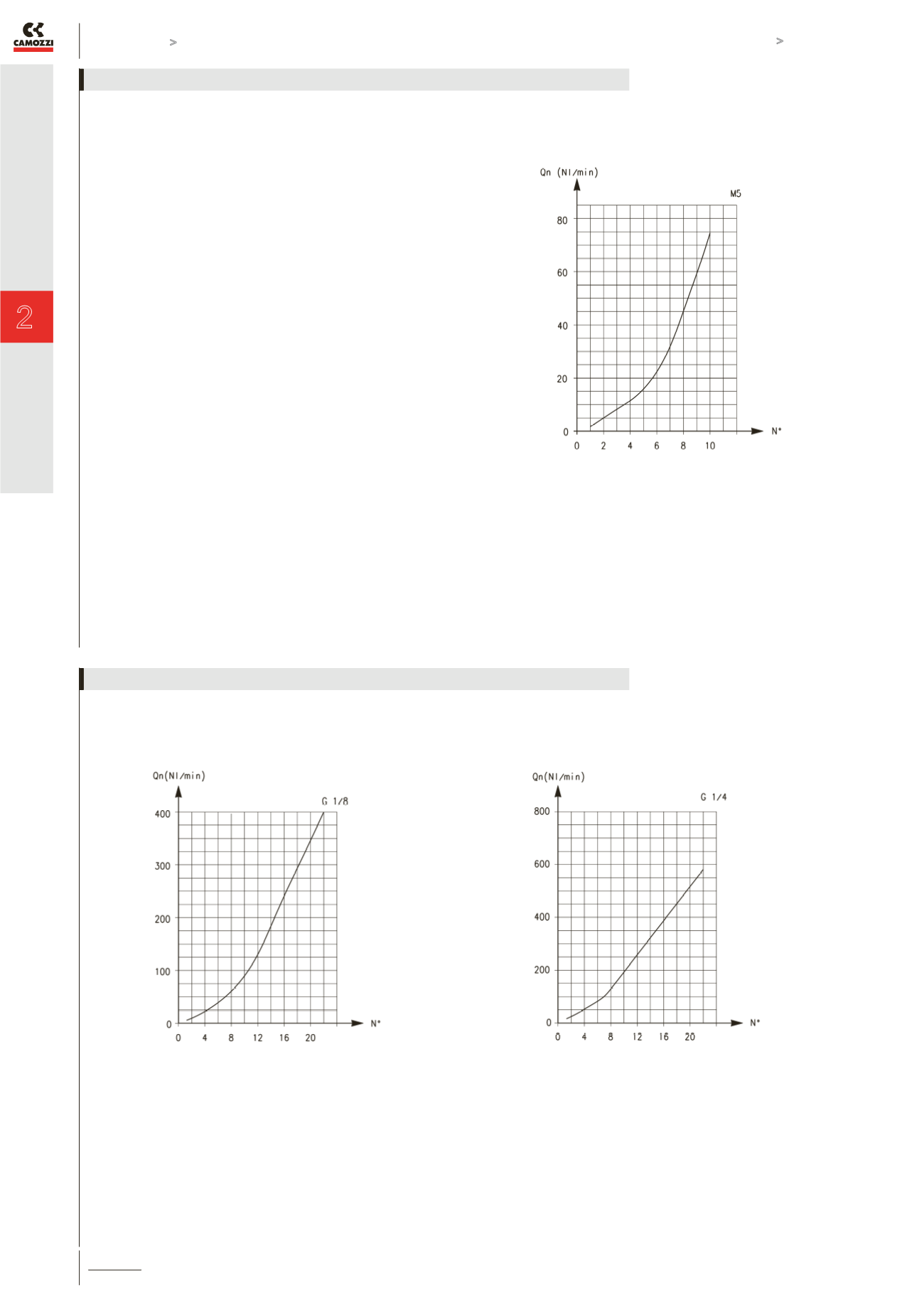

3 - geeignetes Ventil entsprechend Qn/N°-Kurve

auswählen!

M5

B → A, Drossel geöffnet 70 Nl/min.

B → A, Drossel geschl., nur Rückschlagweg 33 Nl/min.

Qn = Eingangsdruck 6 bar, Δp = 1 bar

N° = Spindelumdrehungen

DROSSEL-, DROSSELRÜCKSCHLAGVENTILE

G1/8”

B → A, Drossel geöffnet 440 Nl/min.

B → A, Drossel geschl., nur Rückschlagweg 170 Nl/min.

Qn = Eingangsdruck 6 bar, Δp = 1 bar

N° = Spindelumdrehungen

G1/4”

B → A, Drossel geöffnet 790 Nl/min.

B → A, Drossel geschl., nur Rückschlagweg 460 Nl/min.

Qn = Eingangsdruck 6 bar, Δp = 1 bar

N° = Spindelumdrehungen

DROSSEL-, DROSSELRÜCKSCHLAGVENTILE
