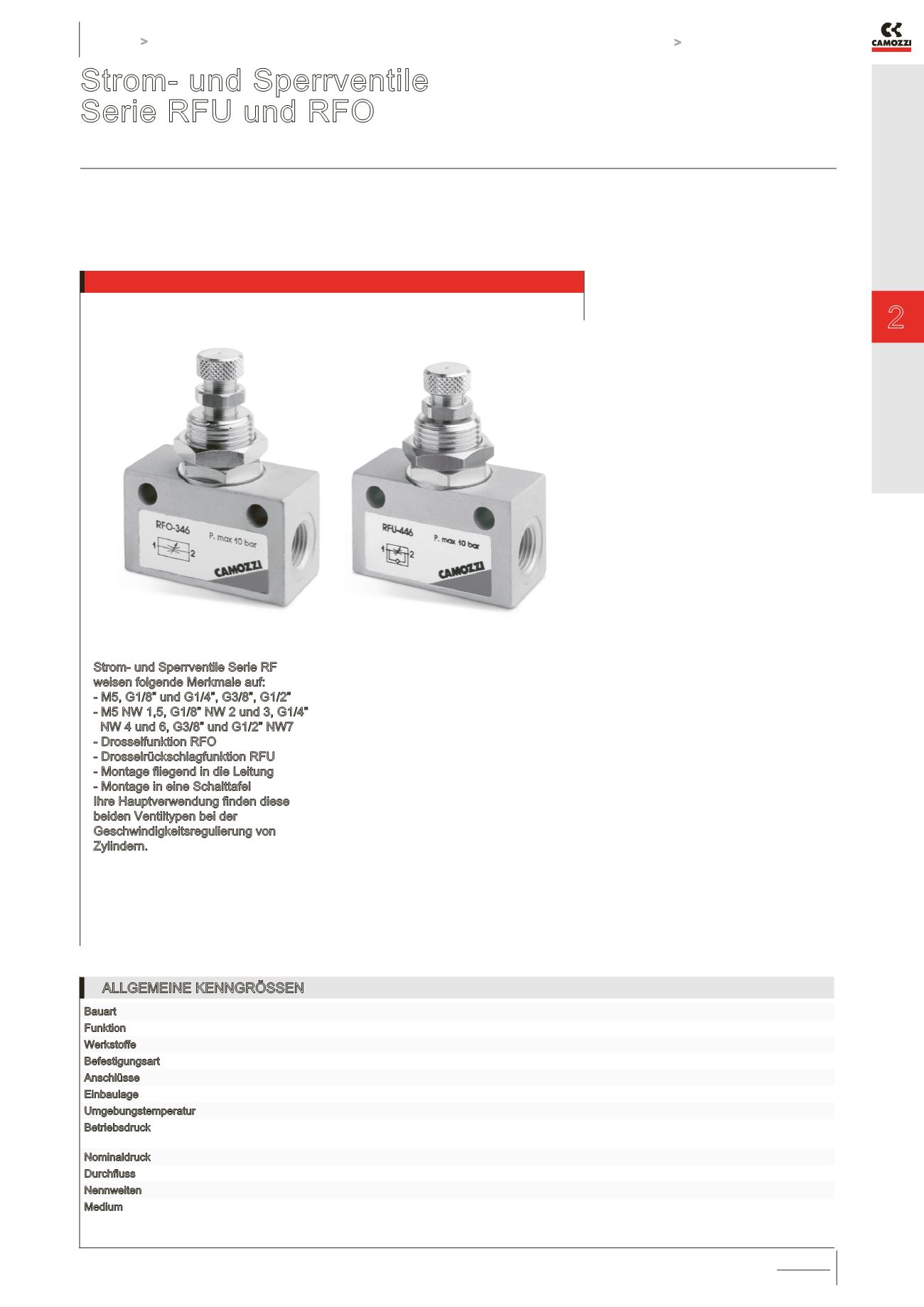

ANSTEUERN
Strom- und Sperrventile
Serie RFU und RFO
Drosselrückschlagventile RFU, Drosselventile RFO,
Anschlüsse M5, G1/8”, G1/4”, G3/8”, G1/2”
Nennweiten M5 ø 1,5 mm, G1/8” ø 2 und 3 mm, G1/4” ø 4 und 6
mm, G3/8” und G1/2” ø 7 mm
Strom- und Sperrventile Serie RF
weisen folgende Merkmale auf:
- M5, G1/8” und G1/4”, G3/8”, G1/2”
- M5 NW 1,5, G1/8” NW 2 und 3, G1/4”
NW 4 und 6, G3/8” und G1/2” NW7
- Drosselfunktion RFO
- Drosselrückschlagfunktion RFU
- Montage fliegend in die Leitung
- Montage in eine Schalttafel
Ihre Hauptverwendung finden diese
beiden Ventiltypen bei der
Geschwindigkeitsregulierung von
Zylindern.
ALLGEMEINE KENNGRÖSSEN
Bauart Drehspindelventil
Funktion Drossel-, Drosselrückschlagventil
Werkstoffe Körper AL, Spindel - MS, Dichtungen NBR
Befestigungsart Durchgangsbohrungen im Ventilkörper, Schalttafelmontage
Anschlüsse M5 - G1/8” - G1/4” - G3/8” - G1/2”
Einbaulage Beliebig
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft - 20°C)
Betriebsdruck 1 ÷ 10 bar (Anschlüsse M5 - G1/8” - G1/4”)
2 ÷ 10 bar (Anschlüsse G3/8” - G1/2”)
Nominaldruck 6 bar
Durchfluss Siehe Diagramm
Nennweiten M5 = 1,5 mm - G1/8” = 2 und 3 mm - G1/4” = 4 und 6 mm - G3/8” und G1/2” = 7 mm
Medium Gefilterte Druckluft
