Digitale Proportionalventile Serie LR KATALOG
2
/15.32.06 2
> Version 8.8 ANSTEUERN >
ANSTEUERN

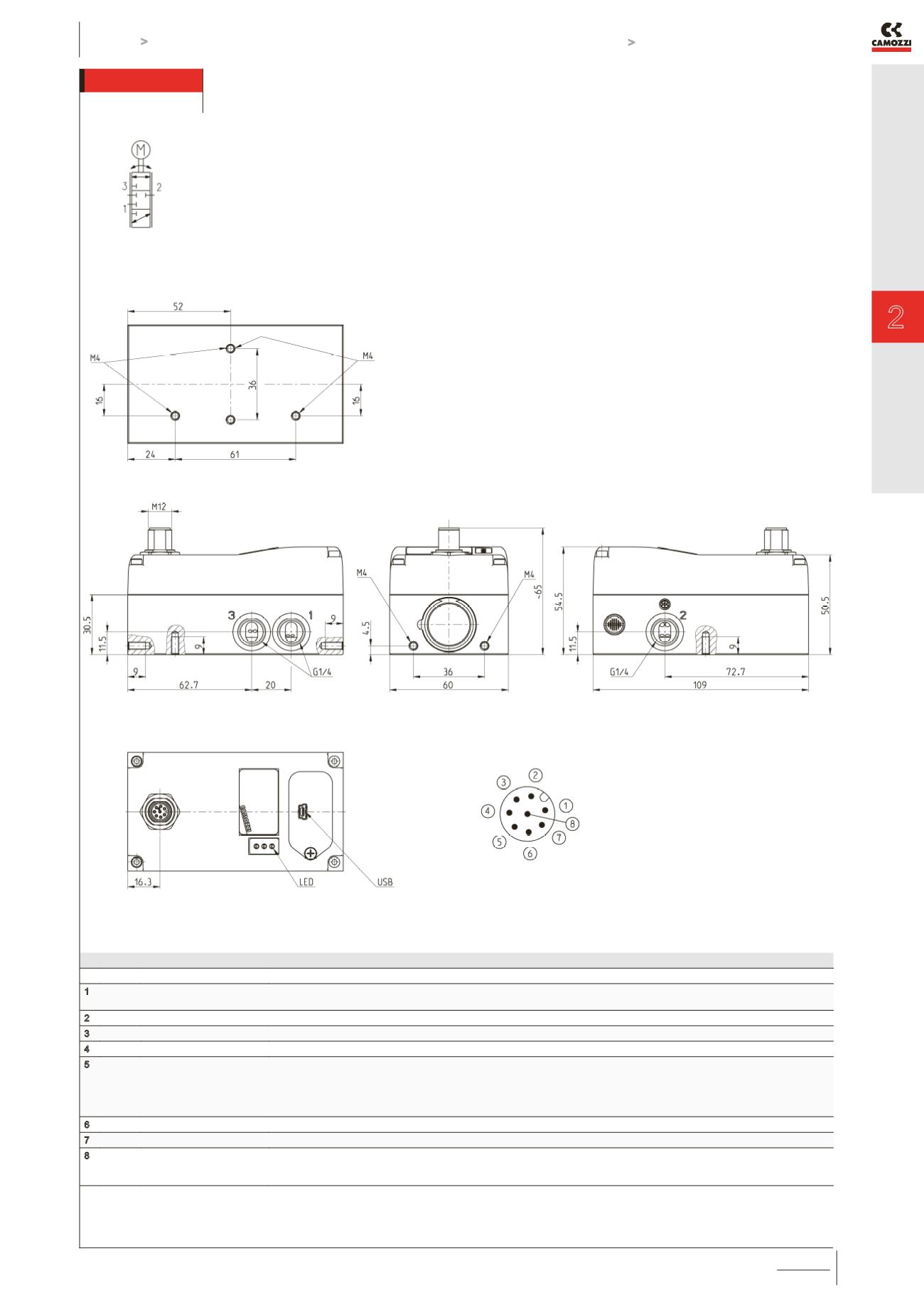

Digitales Servoproportionalventil Serie LR - Abmessungen
Das detaillierte Benutzer- und
Instandhaltungshandbuch sowie die
Konfirgurationssoftware steht Ihnen online unter
zur Verfügung.
PIN SIGNAL BESCHREIBUNG
1 +5V Versorgung +5V, externer Transmitter (GND)*
RIF mit GND verbinden
2 24 V DC Verbinden mit +- Pol der 24 V DC (GND)
3 RIF- GND oder -Pol des Steuersignals (0-10V / 4-20 mA / ±10V
4 RIF+ RIF+ des Steuersignals (0-10V / 4-20 mA / ±10V
5 EXT Für Ventil LRWD:
Für Ventil LRXD:
Für Ventil LRPD:
Unbenutzt
Eingangssignal für Weg-Messsystem 0-5V / 0-10V / 4-20mA, Bezugspunkt RIF-
Eingangssignal für externen Druck-Sensor 0-5V / 0-10V / 4-20mA, Bezugspunkt RIF-, nutzbar nur bei Version für externen Drucksensor
6 FBK Ausgangssignal Istwert 0-10 V / 4-20 mA, Bezugspunkt GND
7 GND Nullpunkt der 24V-Versorgung , Bezugspunkt für Pins 1 und 2
8 ERR Für Ventile LRWD und LRPD:
Für Ventil LRXD:
Fehlersignal, Ausgang 0-24V, Bezugspunkt GND
Ausgangssignal 0-10V als Sollwert für Slave-Ventil (Bezugspunkt GND)
