Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Wartungseinheiten Serie MX

KATALOG

3

/1.50.02

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

MODELLBEZEICHNUNG WARTUNGSEINHEITEN SERIE MX

KONFIGURATIOSSCHRITTE: (1) Grösse = 3, (2) Festlegung der Anschlussgewinde, (3) Basis-Modul festlegen, (4) Modul-Verbind-

ung, (5) Erweiterungs-Modul + (4) (5) (*)+ (4) (5) (*) etc., (6) Endplatten-Verbindung mit (**)Wandbefestigung, (7) Durchflussrichtung.

Details siehe 3/1.50.03.

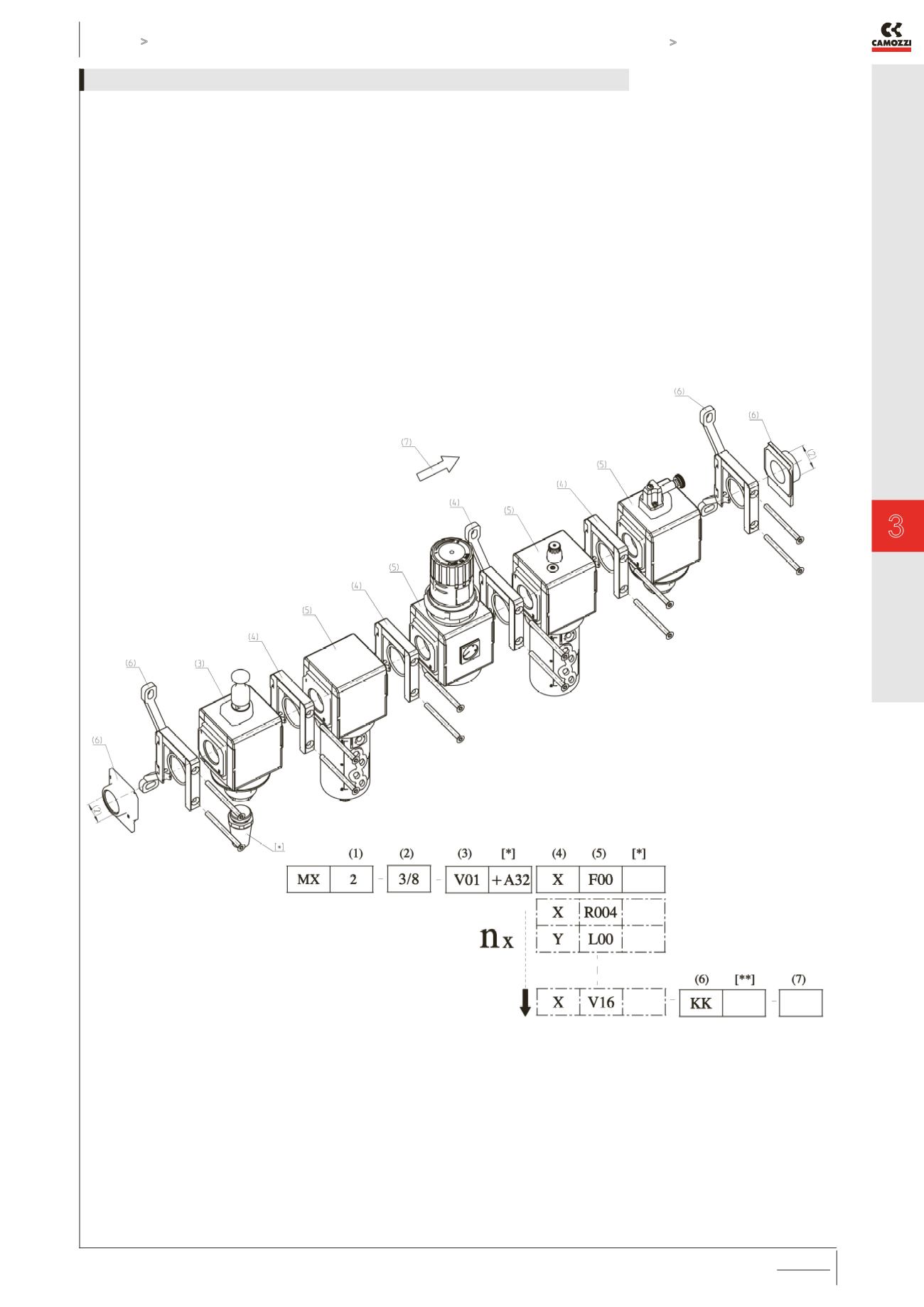

Konfigurationsbeispiel (siehe Abbildung):

MX2 - 3/8 - V01+A32 X F00 X R004 - Y L00 X V16 - KK

(1) (2)(3)(4)(5)(4)(5) (4)(5)(4)(5)(6)
