Zubehör Serie MX
KATALOG
3
/1.49.03
3
>
Version 8.8
AUFBEREITEN >
AUFBEREITEN

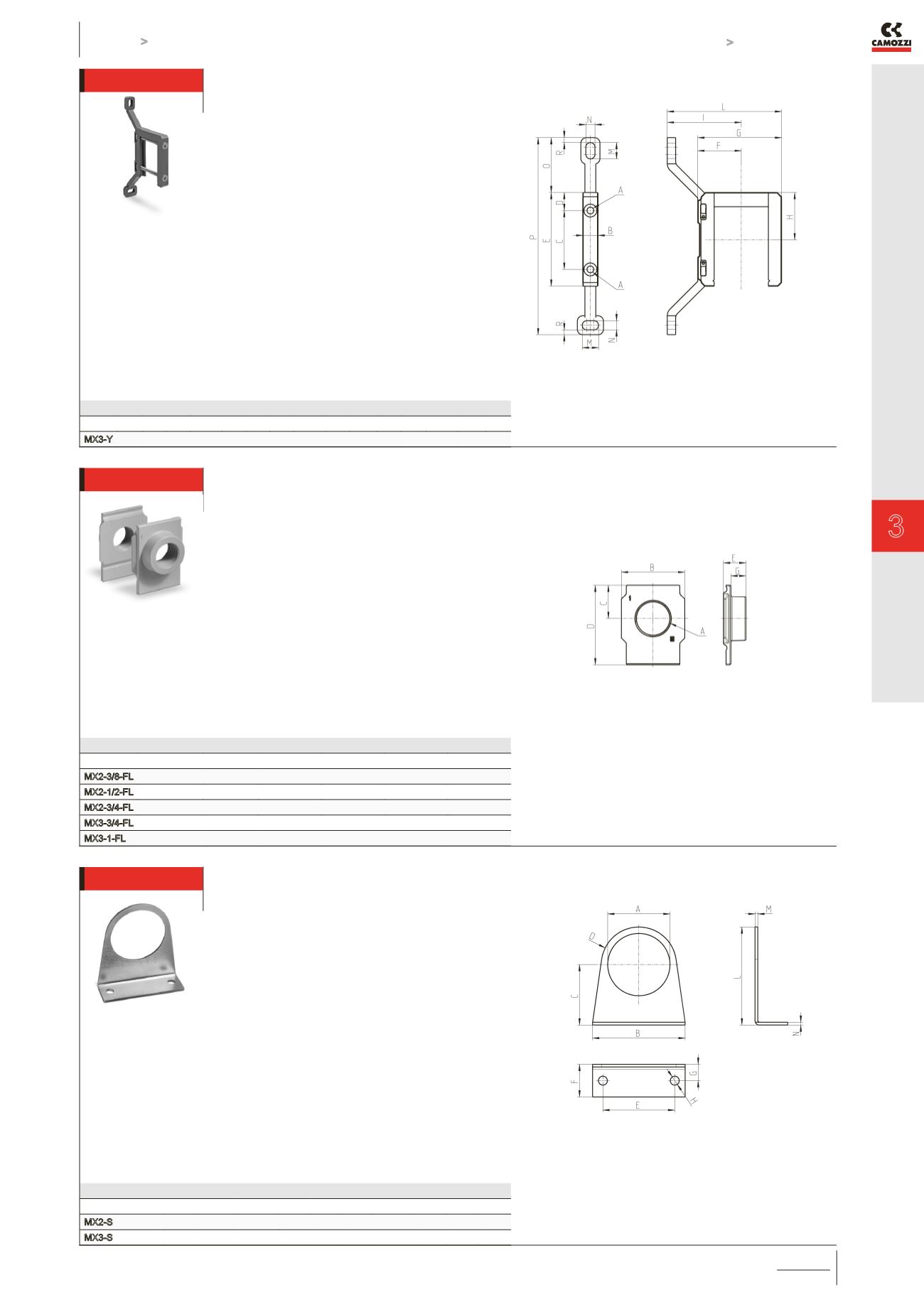

Kit Befestigungsbügel mit Winkel Mod.. MX3-..
Kit Mod. MX3-Y / Wandmontage mit Abstandshalter:
1 Befestigungsbügel, 1 O-Ring 38x2,8**,
2 Vierkantmuttern M6, 2 Schrauben M6x75
** auch separat zu bestellen (OR 38x2,8 NBR)
Werkstoffe: Befestigungsbügel Thermoplast,
O-Ring NBR, Muttern + Schrauben Stahl verzinkt.
PRODUKTÜBERSICHT
Mod.
A B C D E F G H I
L M N O P R
MX3-Y 6,2 14 54 16,5 86 40 77 43,5 68 105 15 8,4 50,5 181 4,5
Siehe Positionsschema Seite
3/1.50.04.
Endplatten (links/rechts) Mod. MX..-..-FL
Lieferumfang:
1 Endplatte links
1 Endplatte rechts
Werkstoff: Endplatte Aluminium lackiert
PRODUKTÜBERSICHT
Mod.
A
B
C
D
E
G
MX2-3/8-FL
G3/8
50
26,5
63,5
17
11
MX2-1/2-FL
G1/2
50
26,5
63,5
17
11
MX2-3/4-FL
G3/4
50
26,5
63,5
17
11
MX3-3/4-FL
G3/4
58
30,5
73
20,5
13,5
MX3-1-FL
G1
58
30,5
73
20,5
13,5
Montagewinkel zur Wandmontage für Regler Mod. MX..-S
Lieferumfang:
1 Montagewinkel
Werkstoff: Stahl verzinkt.
PRODUKTÜBERSICHT
Mod.
A
B C
D E F G H L M N
MX2-S Ø 47,2 73 60,5 R29,5 54 25 15 Ø 6,2 90 2,5 2,5
MX3-S Ø 57,2 85 55,5 R34,5 66 30 15 Ø 8,2 90 2,5 2,5
