Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

Wartungseinheiten Serie MX

AUFBEREITEN >

KATALOG

>

Version 8.8

/1.50.03

3

AUFBEREITEN

MX

SERIE

2

( 1 )

GRÖSSE:

2 = G3/8 - G1/2 - G3/4

3 = G3/4 - G1

-

3/8

( 2 )

ANSCHLÜSSE (LINKS/RECHTS):

3/8 = G3/8

1/2 = G1/2

3/4 = G3/4

1 = G1

-

V01

( 3 )

[ * ]

BASIS-MODUL (siehe Seiten der einzelnen Komponenten zur Konfiguration) [ * ]:

F... = Filter

FC... = Feinfilter

FCA... = Aktivkohlefilter

R... = Regler

L... = Öler

FR... = Filterregler

V... = Absperrventil

AV... = Soft-Startventil

B... = Verteilerblock (MX2: nur G1/2 - MX3: nur G1)

ZUBEHÖR(nach jedem einzelnen Modul hinzufügen) :

REGLER UND FILTERREGLER

MX2: MX3:

+A56 = M053-P06 (Manometer) +A60 = M063-P06 (Manometer)

+A57 = M053-P10 (Manometer) +A61 = M063-P12 (Manometer)

+A58 = M053-P12 (Manometer)

ABSPERRVENTIL

MX2: MX3:

+A30 = 2901 1/2” (Schalldämpfer) +A34 = 2901 3/4” (Schalldämpfer)

+A31 = 2921 1/2’’ (Schalldämpfer) +A35 = 2921 3/4” (Schalldämpfer)

+A32 = 2931 1/2’’ (Schalldämpfer) +A36 = 2931 3/4” (Schalldämpfer)

+A33 = 2938 1/2” (Schalldämpfer)

SOFT-STARTVENTIL

+A00 = PM11-NA (Druckschalter NO)

+A01 = PM11-NC (Druckschalter NC)

VERTEILERBLOCK * mit Anschluss zur Befestigung ans Modul

MX2: MX3:

+A08 = PM11-NA (Druckschalter NO)* +A06 = PM11-NA (Druckschalter NO)*

+A09 = PM11-NC (Druckschalter NC)* +A07 = PM11-NC (Druckschalter NC)*

+A03 = PM11-SC * +A02 = PM11-SC *

Beispiel: MX2-3/8-V01+A32XF00-KK-LH Beispiel: MX3-3/4-V01+A36XF00-KK-LH

X

( 4 )

MODUL-VERBINDUNGEN

X = Befestigungsbügel

Z = Befestigungsbügel, direkte Wandmontage

Y = Befestigungsbügel, Wandmontage mit Abstandshalter

F00

( 5 )

ERWEITERUNGS-MODULE siehe (3)

-

KK

( 6 )

[ ** ]

ENDPLATTENVERBINDUNGEN [ ** ] :

- = keine Endplattenverbindung

HH = 1 Kit Befestigungsbügel mit Endplatten (IN/OUT)

JJ = 1 Kit Befestigungsbügel mit Befestigungsschrauben für die direkte Wandmontage+Endplatten (IN/OUT)

KK = 1 Kit Befestigungsbügel für die Wandmontage mit Abstandshaltern + Endplatten (IN/OUT)

WANDBEFESTIGUNG:

REGLER UND FILTERREGLER

S = Bügel (nur mit Klemmen Mod. X oder HH)

Beispiel: MX3-1-R..XV..-S; MX3-1-R..XV..-HSH

-

LH

( 7 )

DURCHFLUSSRICHTUNG:

- = von links nach rechts(Standard)

LH = von rechts nach links

( 4 ) + ( 5 )

MODULVERBINDUNG+ERWEITERUNGSMODUL “n” Mal wiederholbar!!

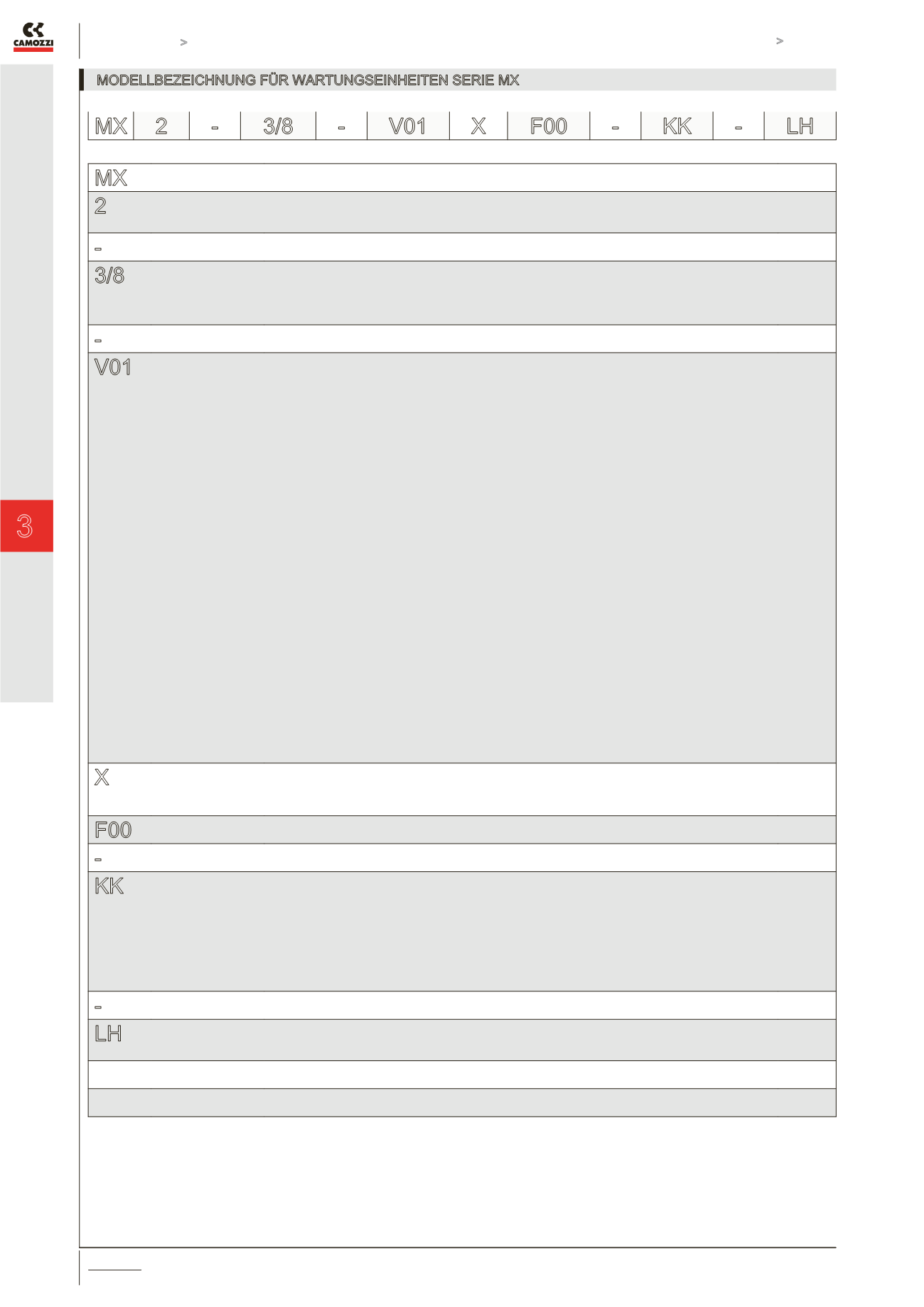

MODELLBEZEICHNUNG FÜR WARTUNGSEINHEITEN SERIE MX

MX 2 -

3/8 -

V01 X F00 -

KK -

LH
