Wartungseinheiten Serie MX

KATALOG

3

/1.50.04

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

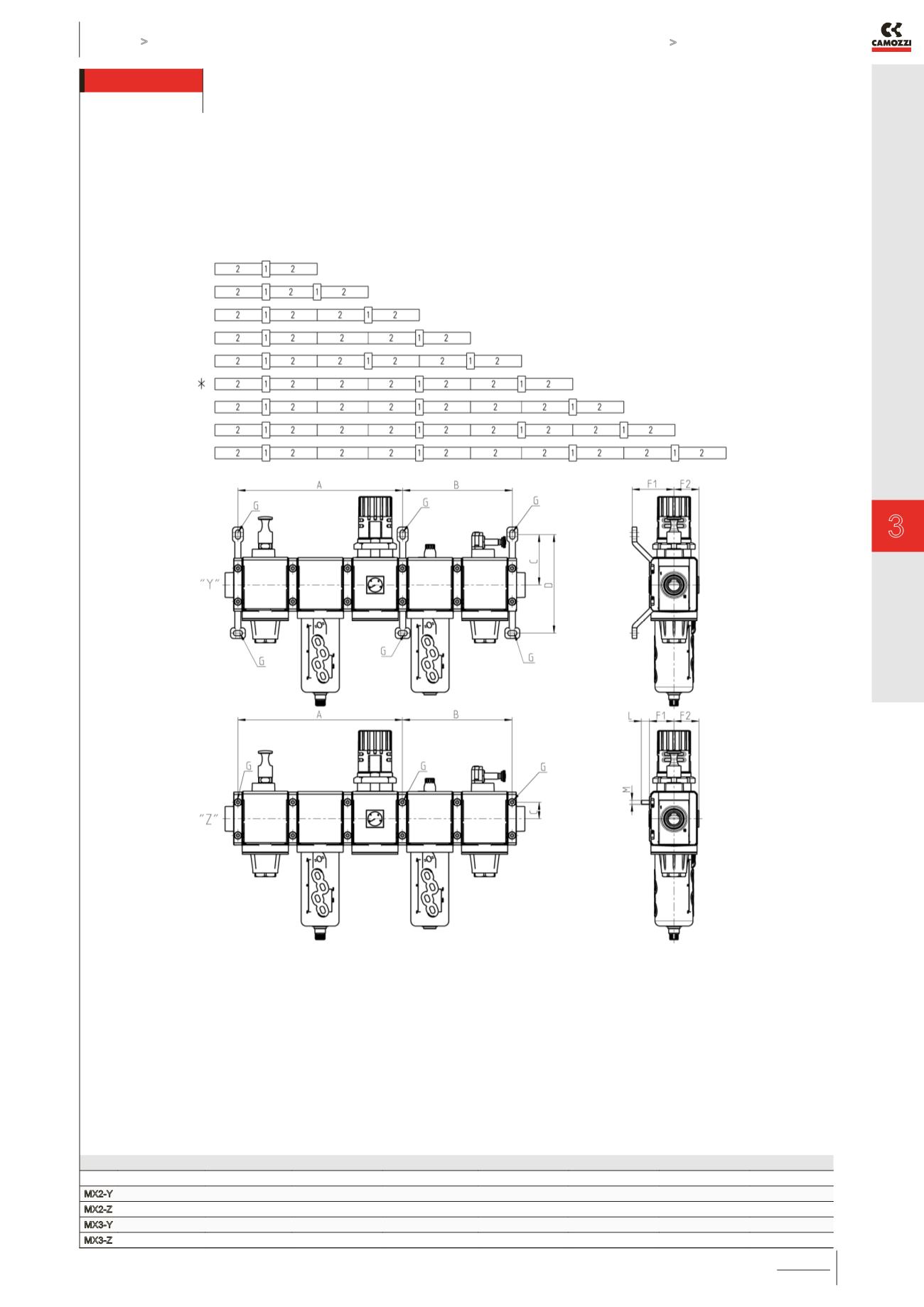

Wandmontage - Montageabmessungen und Positionsschema

Legende Positionsschema:

1 = Befestigungsbügel für direkte Wandmontage

oder mit Abstandshalter

2 = Modul

* Zeichnungen der Wartungseinheiten

Y + Z beziehen sich auf das Positionsschema.

PRODUKTÜBERSICHT

Mod.

A

B

C

D

F1

F2

L

M

MX2-Y

210

140

68,5

134,5

70

37

-

-

MX2-Z

210

140

23

-

37,5

37

13,5

M5

MX3-Y

267

178

82

160

68

40,5

-

-

MX3-Z

267

178

27

-

40,5

40,5

13

M6

Y = Befestigungsbügel, Wandmontage mit Abstandshalter(MX...-Y)

Z = Befestigungsbügel, direkte Wandmontage(MX...-Z)

G = Befestigungspunkt
