Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

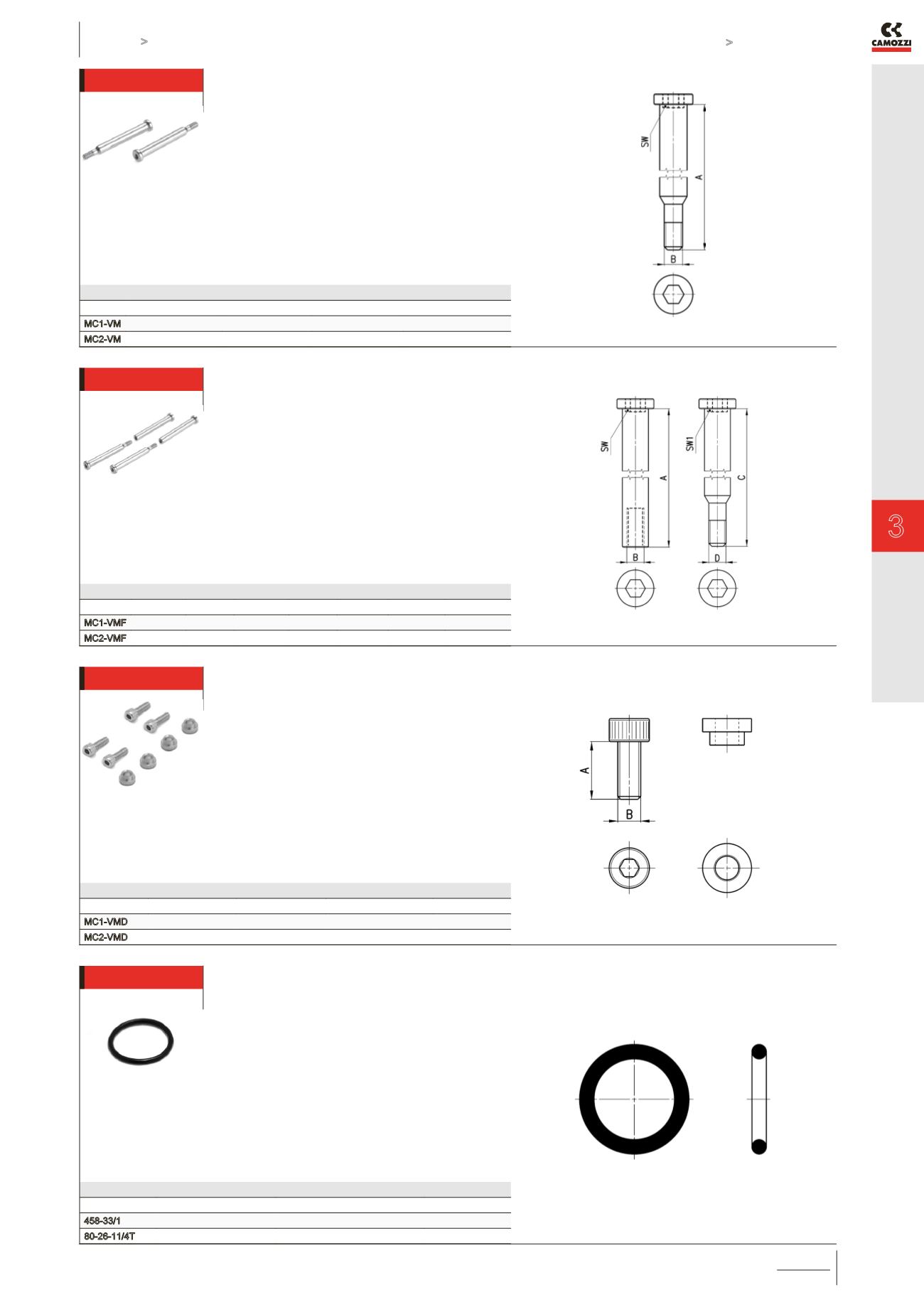

Zubehör Serie MC

KATALOG

3

/2.44.05

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

Befestigungsschrauben zur Montage (Kit E)

Kit Mod. MC1-VM:

2 Schrauben aussen, 1 O-Ring 2068

Kit Mod. MC2-VM:

2 Schrauben aussen, 1 O-Ring 3100

Werkstoffe: Schrauben Stahl verzinkt, O-Ring NBR.

PRODUKTÜBERSICHT

Mod.

A

B

SW

Grösse

MC1-VM

48,5

M4

4

1

MC2-VM

65,5

M5

4

2

Befestigungsschrauben zur Montage (Kit F)

Kit Mod. MC1-VMF: 2 Schrauben aussen,

2 Schrauben innen, 1 O-Ring 2068

Kit Mod. MC2-VMF: 2 Schrauben aussen,

2 Schrauben innen, 1 O-Ring 3100

Werkstoffe: Schrauben aussen Stahl verzinkt,

Schrauben innen Stahl vernickelt, O-Ring NBR.

PRODUKTÜBERSICHT

Mod.

A

B

C

D

SW SW1

Grösse

MC1-VMF 48,5

M4

42,5

M4

4

4

1

MC2-VMF 65,5

M5

59,5

M5

4

4

2

Befestigungsschrauben (Kit G)

Zur Montage von 2 Komponenten Bauart M

Kit Mod. MC1-VMD: 4 Schrauben M4x10,

4 Distanzstücke, 2 O-Ringe 2068

Kit Mod. MC2-VMD: 4 Schrauben M5x12,

4 Distanzstücke, 2-O-Ringe 3100

Werkstoffe: Schrauben Stahl verzinkt, Distanzstücke

Messing, O-Ring in NBR.

PRODUKTÜBERSICHT

Mod.

A

B

Grösse

MC1-VMD

10

M4

1

MC2-VMD

12

M5

2

Montagebeispiel siehe Seite

3/2.45.03.

O-Ring zur Montage

Werkstoff: O-Ring NBR

PRODUKTÜBERSICHT

Mod.

O-Ring

Zur Montage

458-33/1

OR 2068

MC104

80-26-11/4T

OR 3100

MC238, MC202

*
