Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

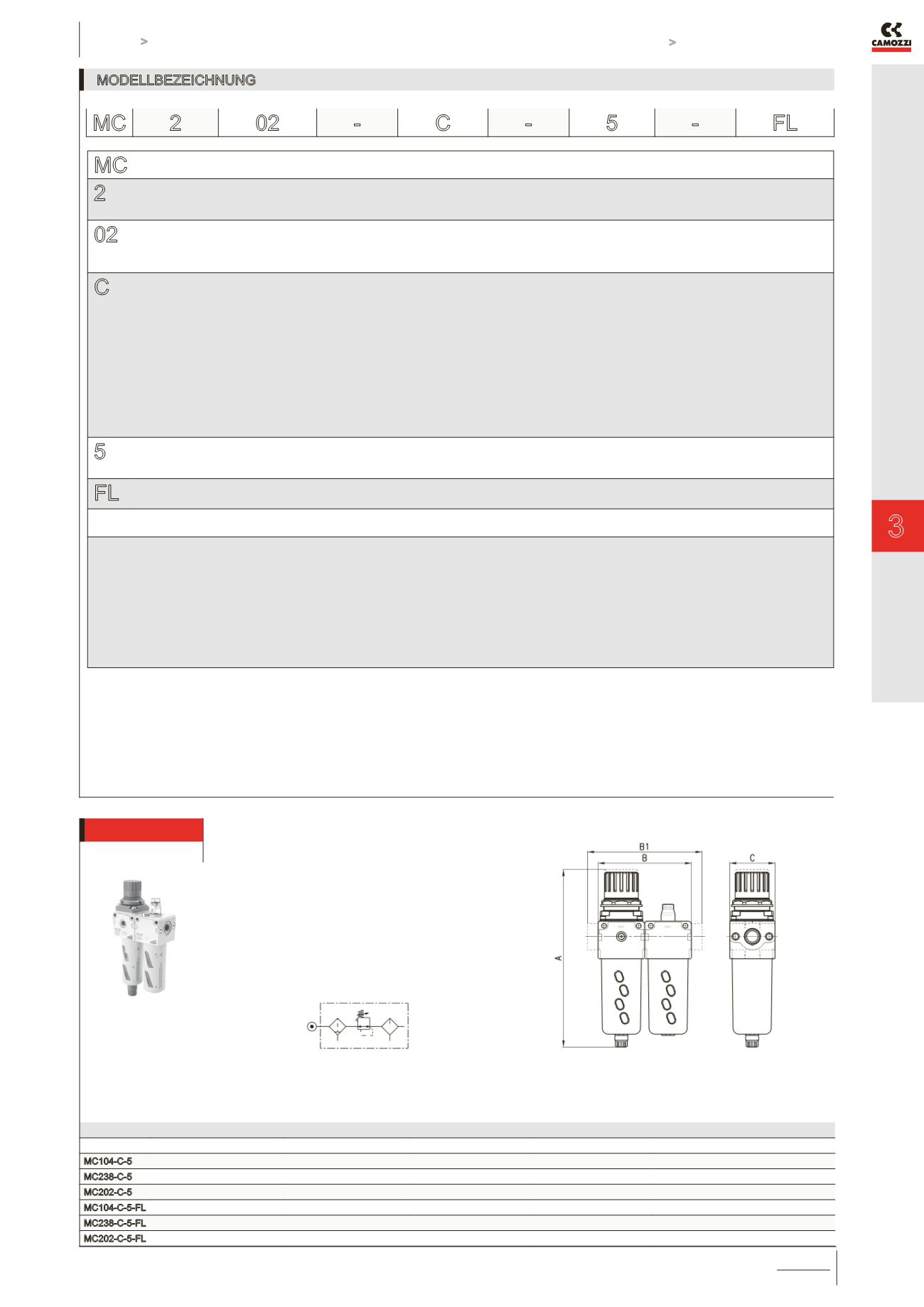

Wartungseinheiten Serie MC

KATALOG

3

/2.45.04

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

MODELLBEZEICHNUNG

MC

SERIE

2

GRÖSSE

1 = G1/4”

2 = G3/8” - G1/2”

02

ANSCHLUSS

04 = G1/4”

38 = G3/8”

02 = G1/2”

C

KOMPONENTEN DER WARTUNGSEINHEIT

C = D + L

E = V01 + D + L

FRL = F + R + L

GN = D + L + V16 + AV

HNA = V01 + D + L + V16 + AV + Druckschalter NO

HNC = V01 + D + L + V16 + AV + Druckschalter NC

N = V01 + D

PN = D + V16 + AV

QN = V01 + D + V16 + AV

TN = V01 + D + L + V16 + AV

U = F13 + FB3 (nur für 3/8” - 1/2”)

ZNA = V01 + D + V16 + AV + Druckschalter NO

ZNC = V01 + D + V16 + AV + Druckschalter NC

5

FILTERELEMENT

5 = 5 µm (Standard)

25 = 25 µm (auf Anfrage)

FL

BAUART

FL = mit Endplatten (ohne Befestigungsklammern)

ERKLÄRUNG

D = Filterregler 0 - 10 bar, Ablass halbautomatisch-manuell, Sekundärentlüftung, Filterung 5 µm oder 25 µm

L = Öler

V01 = 3/2-Wegeventil, manuell betätigt

F13 = Filter 5 oder 25µm

R = Regler 0,5-10 bar, Sekundärentlüftung

V16 = 3/2-Wegeventil, elektropneumatisch betätigt

AV = Soft-Startventil

PRESS = Druckregler (NC oder NO)

F13 = Filter 5 µm, Ablass automatisch

FB3 = Feinfilter 0,01 µm, Ablass automatisch

MC 2

02

-

C -

5

-

FL

PRODUKTÜBERSICHT

Mod.

A

B

B1

C

Durchfluss Nl/min

MC104-C-5

193,5

90

-

45

1450

MC238-C-5

256,5

124

-

60

4800

MC202-C-5

256,5

124

-

60

4900

MC104-C-5-FL

193,5

-

114

45

1450

MC238-C-5-FL

256,5

-

152

60

4800

MC202-C-5-FL

256,5

-

152

60

4900

Komponenten Wartungseinheit C

Bestehend aus:

Filterregler

Öler
