Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

Wartungseinheiten Serie MC

AUFBEREITEN >

KATALOG

>

Version 8.8

/2.45.03

3

AUFBEREITEN

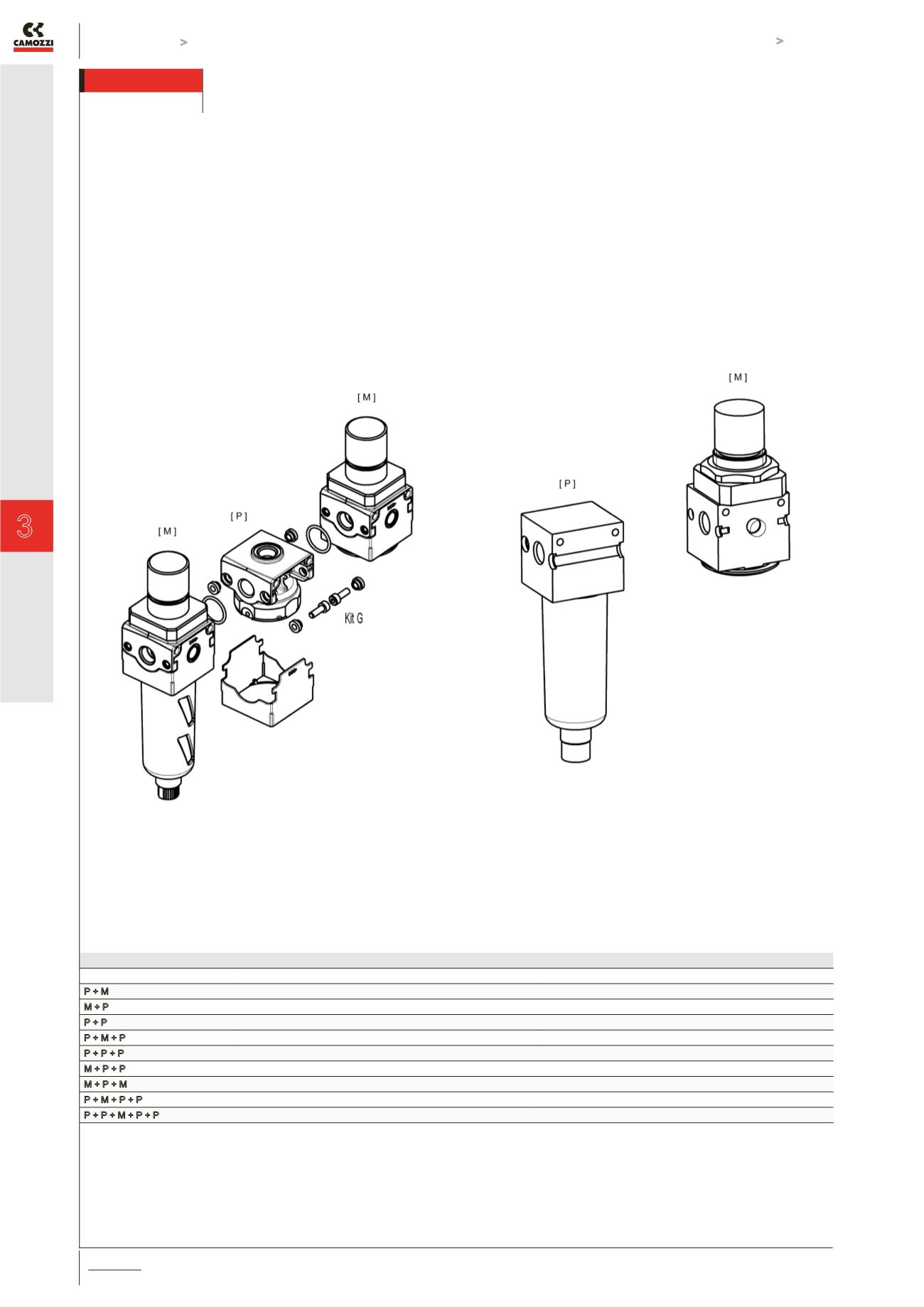

BEISPIEL FÜR DIE MONTAGE MIT UND OHNE ENDPLATTEN

- Die Bauarten [M] sind mit Innengewinde.

- Die Bauarten [P] sind mit Durchgangsbohrung.

Montage der Körper Bauart P und M

Beispiel für die Montage ohne Endplatten

Beispiel für die Montage mit Endplatten

P + M

1 Kit E

1 Kit A + 1 Kit C

M + P

1 Kit E

1 Kit A + 1 Kit C

P + P

1 Kit F

1 Kit A + 1 Kit C + 1 Kit D

P + M + P

2 Kit E

1 Kit A + 2 Kit C

P + P + P

1 Kit F + 1 Kit C

1 Kit A + 2 Kit C + 1 Kit D

M + P + P

1 Kit E + 1 Kit C

1 Kit A + 2 Kit C

M + P + M

1 Kit G

1 Kit A + 1 Kit G

P + M + P + P

2 Kit E + 1 Kit C

1 Kit A + 3 Kit C

P + P + M + P + P

2 Kit E + 2 Kit C

1 Kit A + 4 Kit C
