Wartungseinheiten Serie MC
KATALOG
3
/2.45.02
3
>
Version 8.8
AUFBEREITEN >
AUFBEREITEN

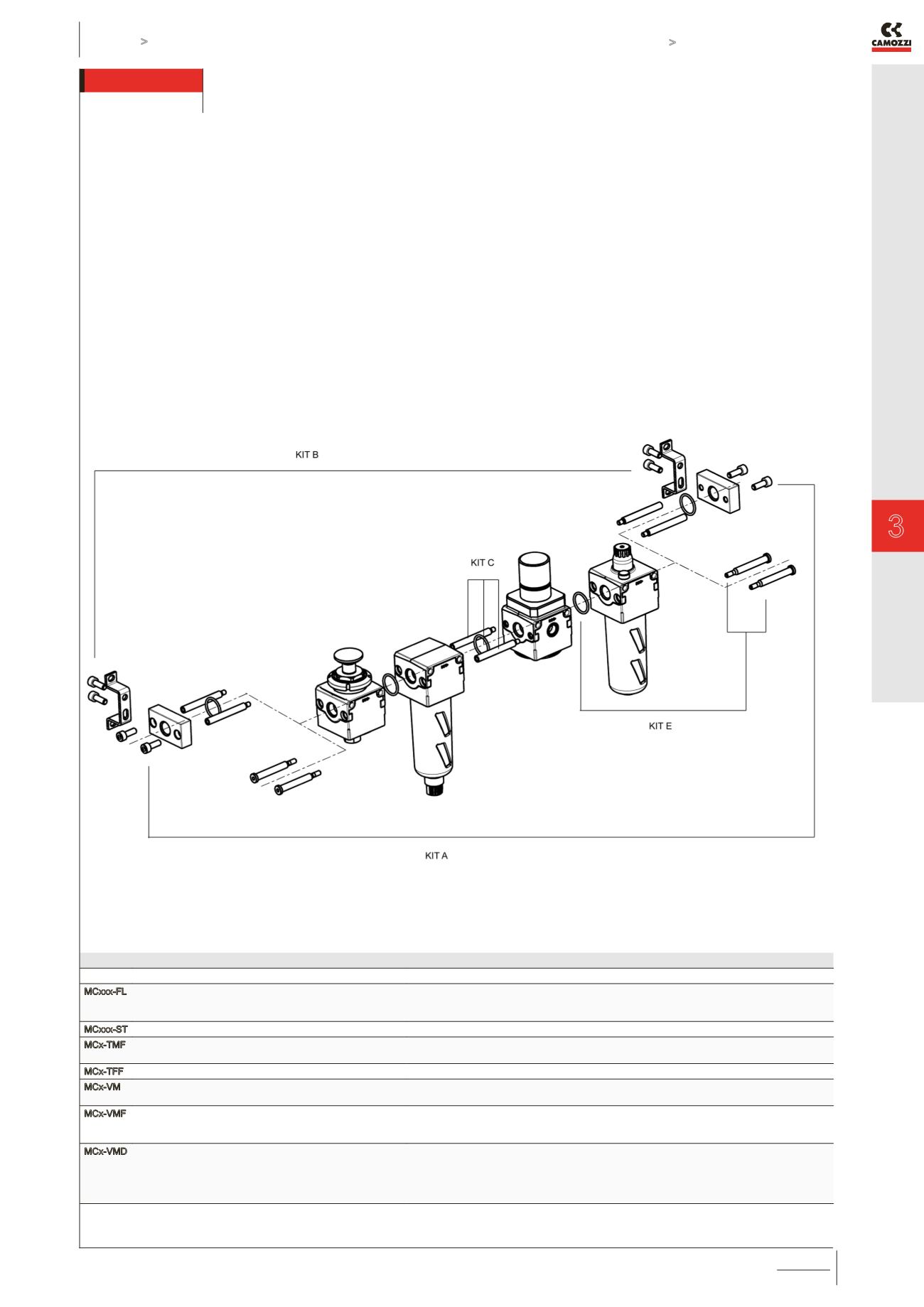

ZUSAMMENSETZUNG KIT
- BEISPIEL BAUART [M] mit Innengewinde: Regler
MC104-R..., Filterregler MC104-D..., Batterieregler
MC104-M....
- BEISPIEL BAUART [P] mit Durchgangsbohrung:
- Filter - Öler - Soft-Startventil - Adapter -
Absperrventil verschließbar 3/2-Wege.
Mod.
Beschreibung
Im Lieferumfang enthalten
MCxxx-FL
Kit A
1 Endplatte rechts
1 Endplatte links
4 Schrauben - 2 O-Ringe
MCxxx-ST
Kit B
2 Befestigungswinkel + 4 Schrauben
MCx-TMF
Kit C
2 Zugstangen Innen-/Aussengewinde
1 O-Ring
MCx-TFF
Kit D
2 Zugstangen Innen-/Innengewinde
MCx-VM
Kit E
2 Schrauben
1 O-Ring
MCx-VMF
Kit F
2 Schrauben
2 Schrauben Innengewinde
1 O-Ring
MCx-VMD
Kit G
4 Schrauben
4 Distanzstücke + 2 O-Ringe.
KIT wird benötigt, wenn eine F.R.L Komponente
mit Durchgangsbohrung zwischen 2 Komponenten
mit Innengewinde verwendet wird.
Das “x” in der Tabelle steht für die Artikelbezeichnung der
unterschiedlichen Anschlussgrössen, siehe Kapitel 3.2.44 Zubehör
MC.
