www.camozzi.com.Valvole avviamento progressivo Serie MD
CATALOGO
3
/3.40.03
3
>
Release 8.8
TRATTAMENTO >
TRATTAMENTO

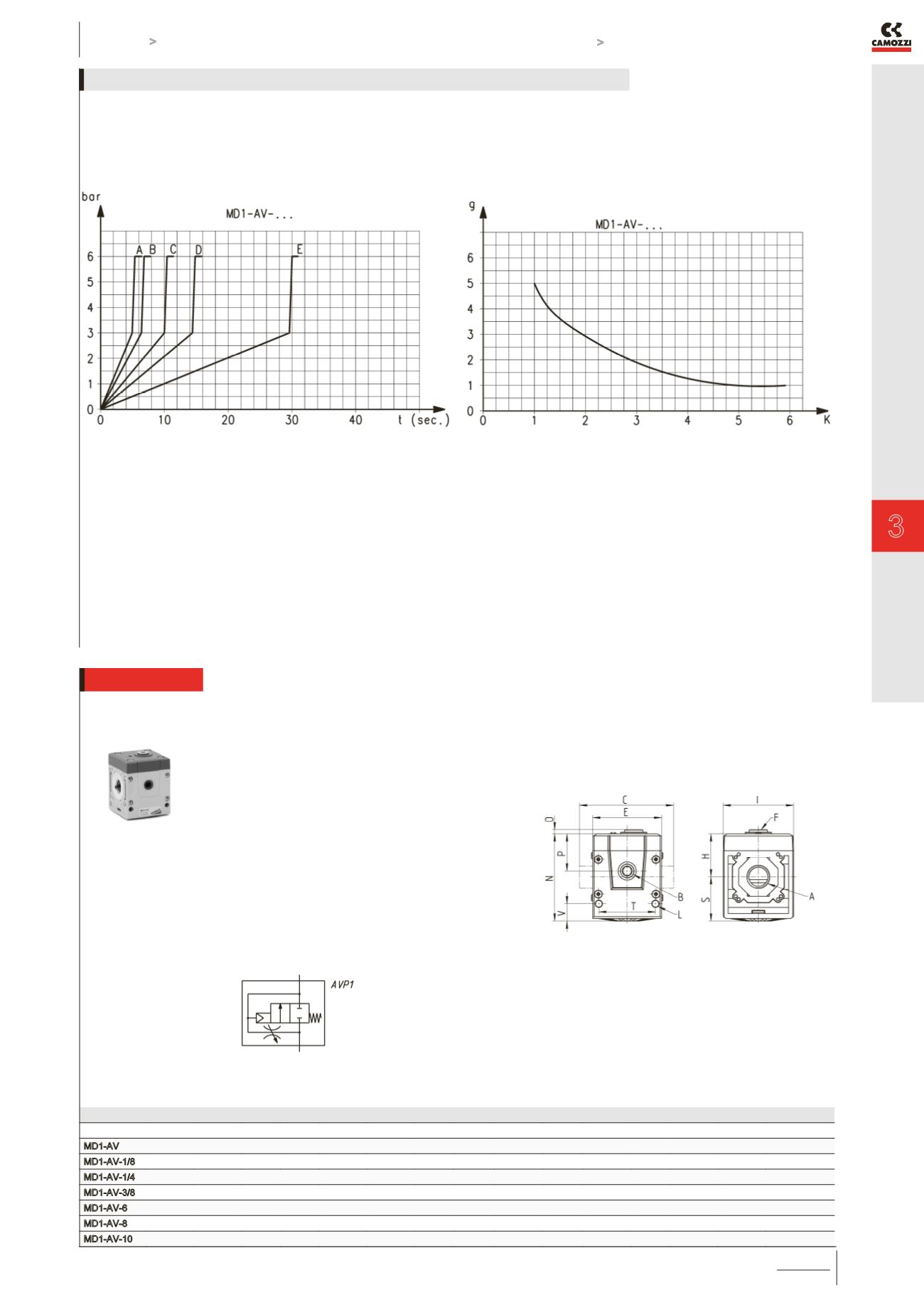

Tempi di pressurizzazione rispetto al n° di giri della vite di
regolazione, con volume serbatoio di 5 Litri.
A = 5 giri; B = 4 giri; C = 3 giri; D = 2 giri; E = 1 giro.
Individuando la costante k sul grafico, si ottiene il n° di giri
da effettuare sulla vite di regolazione per ottenere il tempo di
riempimento a 6 bar. Al variare della pressione può esserci uno
scostamento ± 20%. K = t/V dove: V = volume dell’impianto a
valle in litri e t = tempo di riempimento desiderato in secondi.
ESEMPIO:
V = 5 litri
t = 16 secondi
K = 16/5 = 3,2
Posizionando sul grafico tale valore K, il numero di giri da
effettuare sulla vite di regolazione sarà circa 0,8.
DIAGRAMMI TEMPI DI PRESSURIZZAZIONE MD1
Valvole ad avviamento progressivo Serie MD - ingombri
Mod.
A
B
C E
F
H
I
L
N
O
P
S
T
V
Peso (Kg)
MD1-AV
-
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-1/8 G1/8
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-1/4 G1/4
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-3/8 G3/8
G1/8
42
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-6
Ø6
G1/8
47
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-8
Ø8
G1/8
62
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
MD1-AV-10
Ø10
G1/8
67
42
G1/8
26.2
43
Ø4
53.2
2.5
22.7
27
34.6
10.5
0.2
