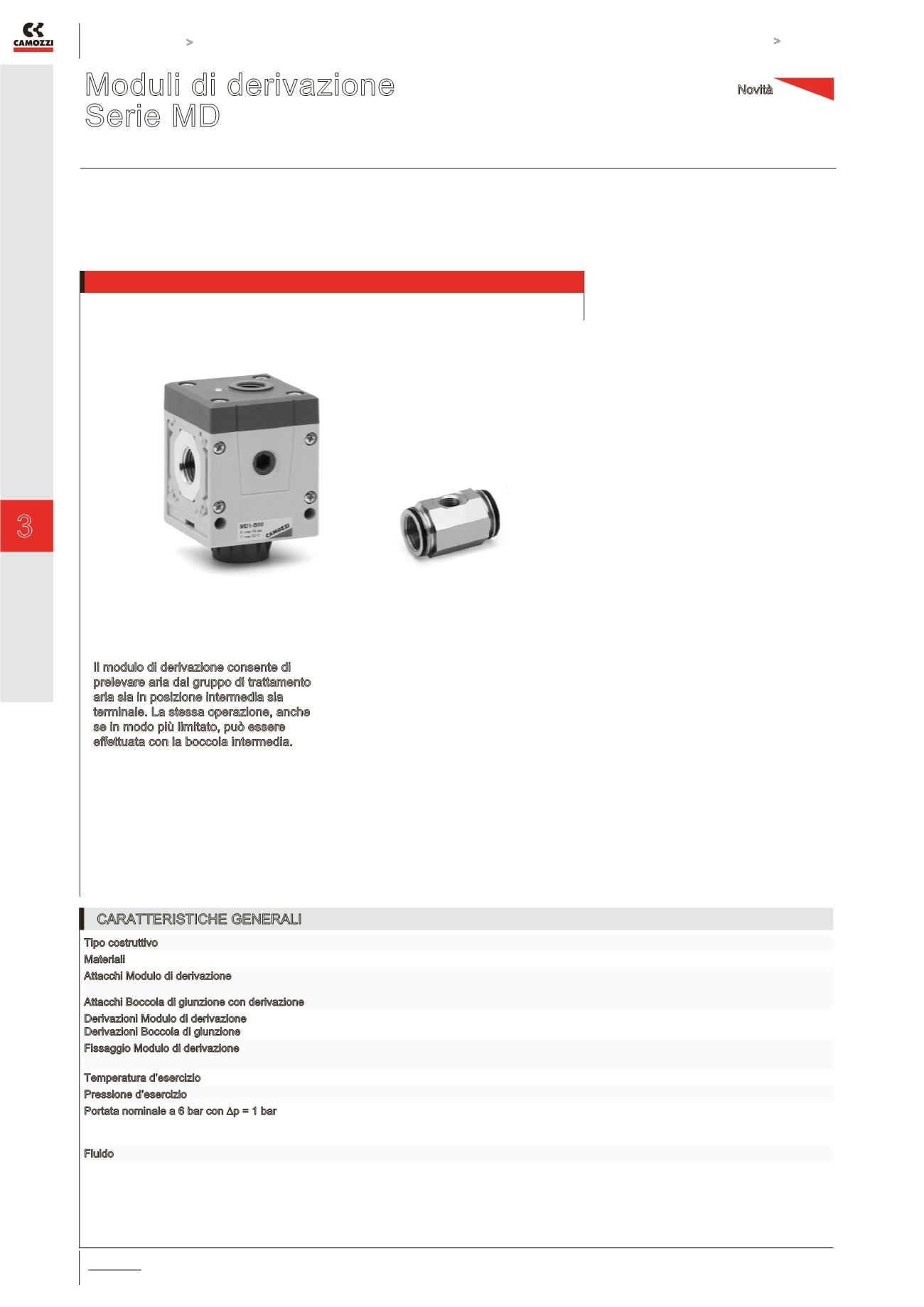

Moduli di derivazione Serie MD
TRATTAMENTO >
CATALOGO
>
Release 8.8
/3.45.01
3
TRATTAMENTO
Moduli di derivazione
Serie MD
Modulo con boccole intercambiabili:
filettate da 1/8, 1/4 e 3/8 o integrate con raccordo super-rapido per
tubo Ø 6, 8 e 10 mm (5 uscite)
Boccola intermedia di giunzione con derivazione (3 uscite)
Il modulo di derivazione consente di
prelevare aria dal gruppo di trattamento
aria sia in posizione intermedia sia
terminale. La stessa operazione, anche
se in modo più limitato, può essere
effettuata con la boccola intermedia.
»
»
Design compatto
»
»
Orientamento delle utenze
CARATTERISTICHE GENERALI
Tipo costruttivo
modulare, compatto
Materiali
vedi TABELLA MATERIALI (pag. 3/0.45.02)
Attacchi Modulo di derivazione
Attacchi Boccola di giunzione con derivazione
con boccole intercambiabili: filettate da 1/8, 1/4 e 3/8 o integrate con raccordo super-rapido
per tubo Ø 6, 8 e 10 mm
3/8
Derivazioni Modulo di derivazione
Derivazioni Boccola di giunzione
n° 4 da 1/8
n° 2 da 1/8
Fissaggio Modulo di derivazione
in linea;
a parete tramite fori passanti nel corpo o supporto di fissaggio
Temperatura d’esercizio
-5°C ÷ 50°C
Pressione d’esercizio
0 ÷ 16 bar
Portata nominale a 6 bar con ∆p = 1 bar
MD1-B00-1/8 = 1300 Nl/min
MD1-B00-1/4 = 2300 Nl/min
MD1-B00-3/8 = 3400 Nl/min
Fluido
aria compressa
Novità
