Pinze parallele autocentranti Serie CGPT CATALOGO
1
/7.17.12 1
> Release 8.8 MOVIMENTO >
MOVIMENTO

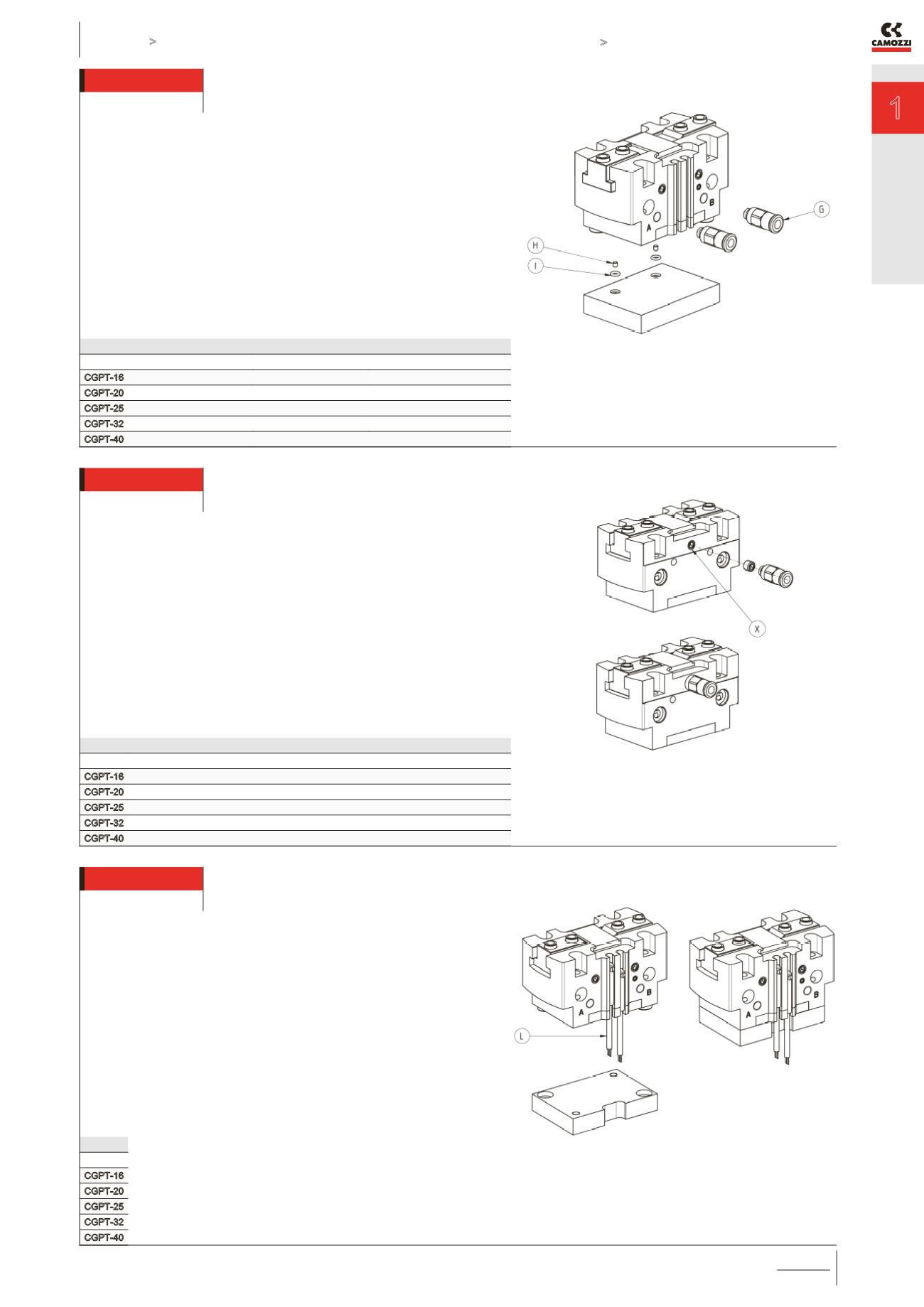

Porte alimentazione aria
Mod. G H I
CGPT-16 M3 M2 OR 1x2.5
CGPT-20 M5 M2 OR 1x2.5
CGPT-25 M5 M2 OR 1x2.5
CGPT-32 M5 M3 OR 1x3.5
CGPT-40 G1/8 M3 OR 1x3.5
Esempio di utilizzo del foro per pressurizzazione/lubrificazione
Esempio di utilizzo del foro per lubrificazione
(ingrassaggio) o pressurizzazione della zona con
particolari in movimento
NOTA 1: ingrassare le zone di scorrimento
utilizzando grasso Molykote DX.
NOTA 2: pressurizzare con pressione max 3 bar in
modo da evitare la repentina espulsione del grasso.
Mod. X
CGPT-16 M3
CGPT-20 M5
CGPT-25 M5
CGPT-32 M5
CGPT-40 M5
Esempio di montaggio sensori
L = sensore mod. CSD-332 o mod. CSD-362
Per poter alloggiare correttamente il sensore, va
eseguito uno scasso nella base.
Mod.
CGPT-16
CGPT-20
CGPT-25
CGPT-32
CGPT-40
