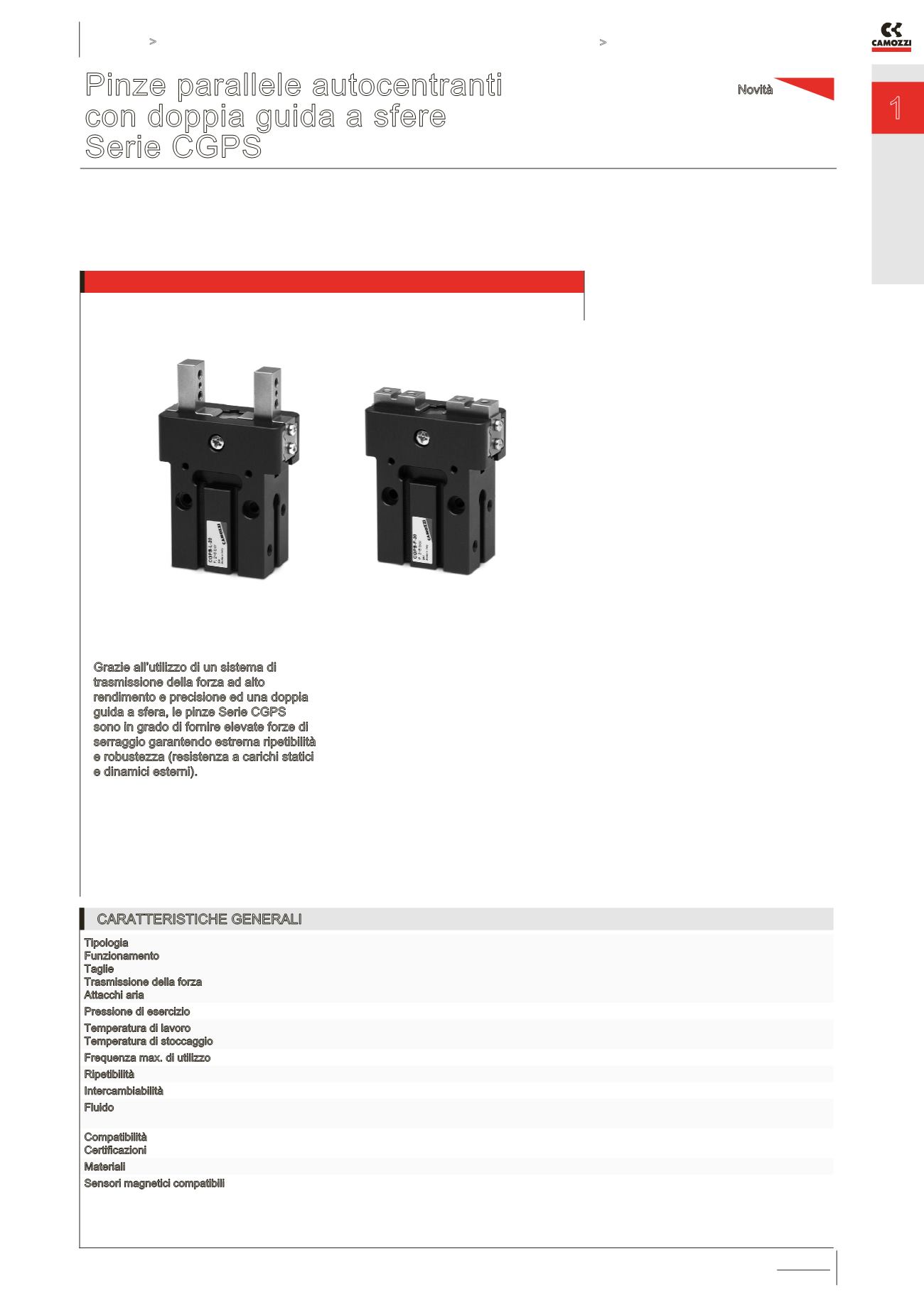

MOVIMENTO >
MOVIMENTO
Pinze parallele autocentranti
con doppia guida a sfere
Serie CGPS
Semplice e doppio effetto, magnetiche, autocentranti
Alesaggi: Ø 10, 16, 20, 25, 32 mm
Grazie all’utilizzo di un sistema di
trasmissione della forza ad alto
rendimento e precisione ed una doppia
guida a sfera, le pinze Serie CGPS
sono in grado di fornire elevate forze di
serraggio garantendo estrema ripetibilità
e robustezza (resistenza a carichi statici
e dinamici esterni).
L’ampia gamma di taglie disponibili
consente di individuare la soluzione
migliore per ogni esigenza di
manipolazione.
Con la pinza possono essere fornite
delle boccole e spine di centraggio
realizzate con tolleranza h8, le quali
una volta posizionate sul corpo e/o
sulle griffe sono in grado di garantire,
in fase di manutenzione, un’elevata
intercambiabilità delle pinze e delle
prolunghe.
»
»
Design robusto,
compatto e leggero
»
»
Elevate forze di
chiusura e apertura
»
»
Fissaggio dal basso
e sul fianco
»
»
Alimentazione sul fianco
»
»
Griffe autocentranti
»
»
Elevata ripetibilità di
chiusura e apertura
»
»
Elevata intercambiabilità
(boccole e spine
di centraggio)
»
»
Rilevamento della posizione
grazie all’utilizzo di sensori
magnetici a scomparsa Serie
CSD (frontale e sul fianco)
»
»
Compatibili con dir. ROHS
»
»
Modelli dita disponibili:
lunghe con fori passanti
e piatte con fori filettati
»
»
Elevata resistenza ai
carichi esterni grazie alla
doppia guida a sfere
»
»
Varianti disponibili:
utilizzo in zone ATEX
e alte temperature
CARATTERISTICHE GENERALI
Tipologia
Funzionamento
Taglie
Trasmissione della forza
Attacchi aria
Pinza parallela autocentrante con doppia guida a sfere
Semplice effetto (NO, NC), doppio effetto
Ø 10, 16, 20, 25, 32 mm
A leva
M3-M5 (M3 solo per taglia 10)
Pressione di esercizio
2 ÷ 8 bar (doppio effetto), 4 ÷ 8 bar (semplice effetto)
Temperatura di lavoro
Temperatura di stoccaggio
5°C ÷ 60°C (standard); 5°C ÷ 150°C (versione alte temperature)
-10°C ÷ 80°C
Frequenza max. di utilizzo 3 Hz
Ripetibilità
0.02 mm
Intercambiabilità
0.1 mm
Fluido
Aria filtrata in classe 7.4.4 secondo ISO 8573-1. Nel caso si utilizzasse aria lubrificata, si consiglia olio ISOVG32 e di non
interrompere mai la lubrificazione.
Compatibilità
Certificazioni
Direttiva ROHS
ATEX (II 2GD c IIC 120°C(T4)-20°C≤Ta≤80)
Materiali
Esenti da Rame, Silicone e PTFE
Sensori magnetici compatibili Serie CSD
NB: pressurizzare gradualmente l’impianto pneumatico per evitare movimenti incontrollati.
