Série F
CODIFICATION DES
ELECTRO-DISTRIBUTEURS SIMPLES
CODIFICATION DES
MODULES INTERMEDIAIRES
FP2V-MQR
FP2V-WQ
F
SERIE
F
SERIE
P
TYPE:
P = pneumatique
P
TYPE:
P = pneumatique
2
TAILLE:
1 = 12 mm
2 = 14 mm
2
TAILLE:
1 = 12 mm
2 = 14 mm
V
Electro-distributeur ou interface
V
Electro-distributeur ou interface
-
-
M
TYPE DE FONCTION:
M = 5/2 monostable
D = 5/2 monostable avec carte elec. bistable
B = 5/2 bistable
C = 2 x 3/2 NF
A = 2 x 3/2 NO
G = 3/2 NF + 3/2 NO
E = 2 x 2/2 NF
F = 2 x 2/2 NO
I = 2/2 NF + 2/2 NO
V = 5/3 CF
W
TYPE DE FONCTION:
L = poste libre
W = poste libre avec carte électronique bistable
Z = poste libre avec carte électronique monostable
X = alimentation et échappements supplémentaires
T = alimentation et échappements séparés
U = alimentation séparée, échappements supplémentaires
K = alimentation supplémentaire, échappements séparés
Q
CARTOUCHES:
Q = Ø 4
R = Ø 6
S = Ø 8 (pour taille 1 seul.)
Q
CARTOUCHES:
Q = Ø 4
R = Ø 6
S = Ø 8 (hors taille 1)
L = poste libre (sans cartouche)
W = poste libre avec carte électronique bistable (sans cartouche)
Z = poste libre avec carte électronique monostable (sans cartouche)
R
COMMANDE MANUELLE:
P = dispositif monostable
R = dispositif monostable/maintenu
CODIFICATION DES FLASQUES GAUCHES
CODIFICATION DES FLASQUES DROITS
FA2T-S
FA2T-AR
F
SERIE
F
SERIE
A
ACCESSOIRES
A
ACCESSOIRES
2
TAILLE:
1 = 12 mm
2 = 14 mm
2
TAILLE:
1 = 12 mm
2 = 14 mm
T
TYPE D’ACCESSOIRE:
T = flasque
T
TYPE D’ACCESSOIRE:
T = flasque
-
-
S
CARTOUCHES:
= sans cartouche
S = Ø 8
T = Ø 10
A
TYPE DE PILOTAGE:
A = interne
B = extérieur
R
CARTOUCHES:
R = Ø 6

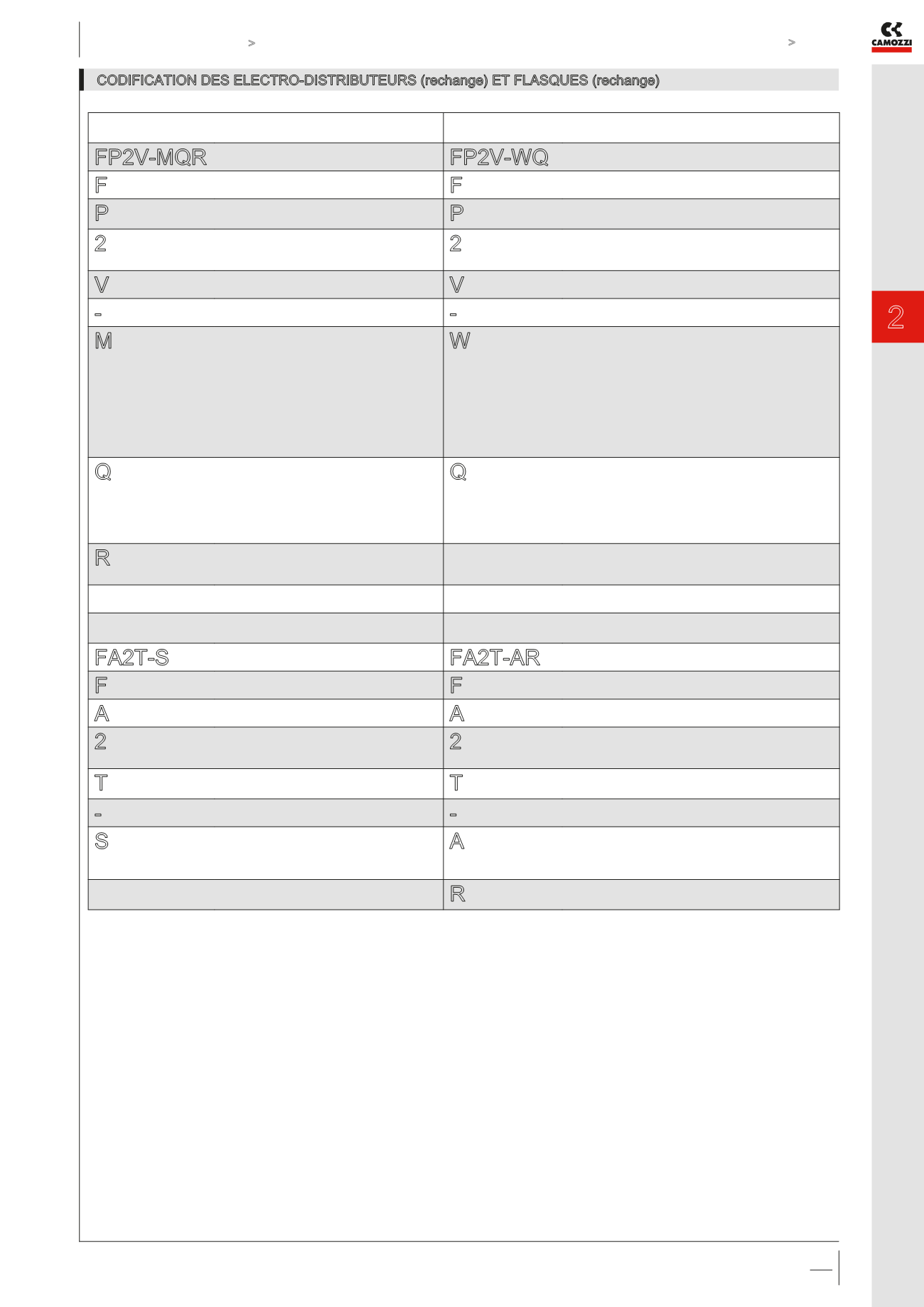

CODIFICATION DES ELECTRO-DISTRIBUTEURS (rechange) ET FLASQUES (rechange)
