CONTROLE

PROGRAMME DE FABRICATION

>

Version 8.7

Produits pour utilisation industrielle avec air comprimé exclusivement. Pour tout autre environnement ou fluide, nous consulter.

Conditions générales de vente et de garantie disponibles sur

www.camozzi.com.

CONTROLE >

Série HN

HN

SERIE

5

TAILLE:

1 = 10.5

2 = 21

5 = mixte

M

CONNEXION ELECTRIQUE:

M = Multipôle 25 broches - PNP

N = Multipôle 25 broches - NPN

H = Multipôle 37 broches - PNP

L = Multipôle 37 broches - NPN

03A

CONNECTEUR:

000 = sans connecteur

CONNECTEUR AVEC SORTIE AXIALE CABLE:

03A = 3 mètres

05A = 5 mètres

10A = 10 mètres

15A = 15mètres

20A = 20 mètres

25A = 25 mètres

CONNECTEUR AVEC SORTIE RADIALE CABLE:

03R = 3 mètres

05R = 5 mètres

10R = 10 mètres

15R = 15 mètres

20R = 20 mètres

25R = 25 mètres

CONNECTEUR SANS CABLE:

4XA = 25 broches / axial

4XR = 25 broches / radial

9XA = 37 broches / axial

9XR = 37 broches / radial

2Q4AZ2A

EMBASE

POUR 2 DISTRIBUTEURS TAILLE 1 (*):

A (AZ) = taraudage M7

B (BZ) = 4 raccords Ø 4

C (CZ) = 4 raccords Ø 6

D (DZ) = canaux 1, 3 et 5 fermés - taraudage M7

E (EZ) = canaux 1, 3 et 5 fermés - 4 raccords Ø 4

F (FZ) = canaux 1, 3 et 5 fermés - 4 raccords Ø 6

G (GZ) = canaux 3 et 5 fermés - taraudage M7

H (HZ) = canaux 3 et 5 fermés - 4 raccords Ø 4

I (IZ) = canaux 3 et 5 fermés - 4 raccords Ø 6

L (LZ) = canal 1 fermé - taraudage M7

M (MZ) = canal 1 fermé - 4 raccords Ø 4

N (NZ) = canal 1 fermé - 4 raccords Ø 6

(*) Les embases avec terminaison “Z” sont prévues

pour des distributeurs monostables

POUR DISTRIBUTEUR TAILLE 2:

Q = taraudage 1/8”

R = raccords Ø 6

S = raccords Ø 8

EMBASES

POUR ALIMENTATION PNEUMATIQUE:

X = Alimentation et échappement taraudés

Y = Alimentation taraudée et échappements

avec silencieux intégré

W = Alimentation par les échappements

POUR ALIMENTATION ELECTRIQUE:

K = Séparation de l’alimentation électrique

JOINTS:

T = 1, 3 et 5 fermés

U = 1 fermé

V = 3 et 5 fermés

2B8M4C

ELECTRO-DISTRIBUTEURS

Taille 1 (10,5 mm) et 2 (21 mm):

0 = îlot sans distributeur

M = 5/2 monostable

B = 5/2 bistable

V = 5/3 Centre Fermé

C = 2 X 3/2 NF

A = 2 X 3/2 NO

G = 1 X 3/2 NF + 1 X 3/2 NO

E = 2 X 2/2 NF

F = 2 X 2/2 NO

I = 1 X 2/2 NF + 1 X 2/2 NO

L = Poste libre

ELECTRO-DISTRIBUTEURS AVEC REGULATEUR DE PRESSION

sur canal 1 (seulement pour taille 2 - 21 mm):

N = 5/2 monostable

P = 5/2 bistable

Q = 5/3 Centre Fermé

R = 2 X 3/2 NF

S = 2 X 3/2 NO

T = 1 X 3/2 NF + 1 X 3/2 NO

U = 2 X 2/2 NF

X = 2 X 2/2 NO

Y = 1 X 2/2 NF + 1 X 2/2 NO

A

FLASQUES D’EXTREMITE TARAUDES:

A = 1, 12/14 en commun

3/5, 82/84 séparés et taraudés

B = 1, 12/14 séparés

3/5, 82/84 séparés et taraudés

C = 1, 12/14 en commun

3/5, 82/84 avec silencieux intégrés

D = 1, 12/14 séparés

3/5, 82/84 avec silencieux intégrés

FLASQUES D’EXTREMITE avec

RACCORD Ø 8 sur ORIFICE 1:

E = 1, 12/14 en commun

3/5, 82/84 séparés et taraudés

F = 1, 12/14 séparés

3/5, 82/84 séparés et taraudés

G = 1, 12/14 en commun

3/5, 82/84 avec silencieux intégrés

H = 1, 12/14 séparés

3/5, 82/84 avec silencieux intégrés

FLASQUES D’EXTREMITE avec

RACCORD Ø 10 sur ORIFICE 1:

I = 1, 12/14 en commun

3/5, 82/84 séparés et taraudés

L = 1, 12/14 séparés

3/5, 82/84 séparés et taraudés

M =1, 12/14 en commun

3/5, 82/84 avec silencieux intégrés

N = 1, 12/14 séparés

3/5, 82/84 avec silencieux intégrés

En présence de codes consécutifs identiques pour les embases ou distributeurs, les lettres doivent être remplacées par des chiffres:

Ex: HN5M-03A-ABCS-MMCCBBB-A devient HN5M-03A-ABCS-2M2C3B-A.

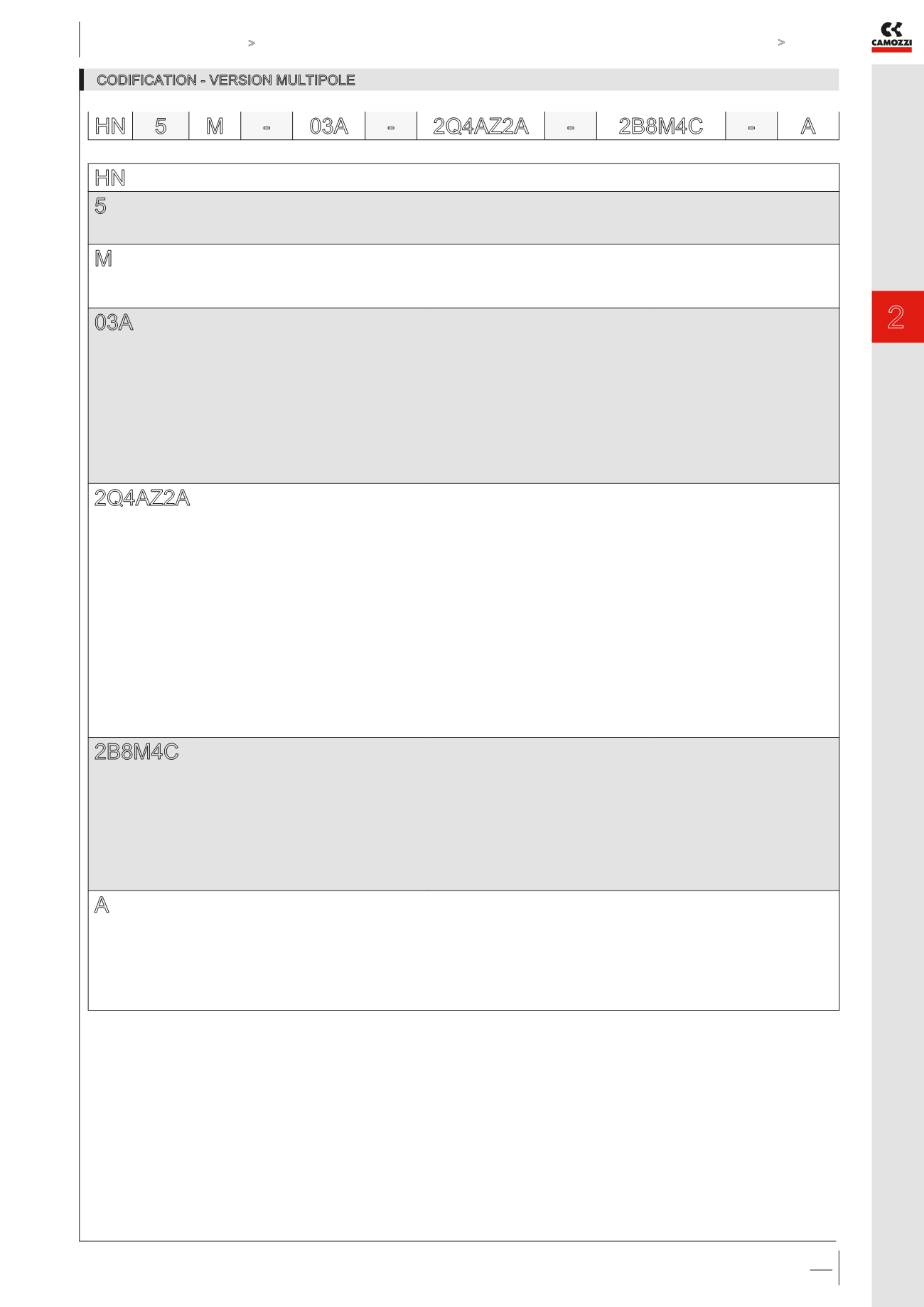

CODIFICATION - VERSION MULTIPOLE

HN 5 M -

03A -

2Q4AZ2A -

2B8M4C -

A
